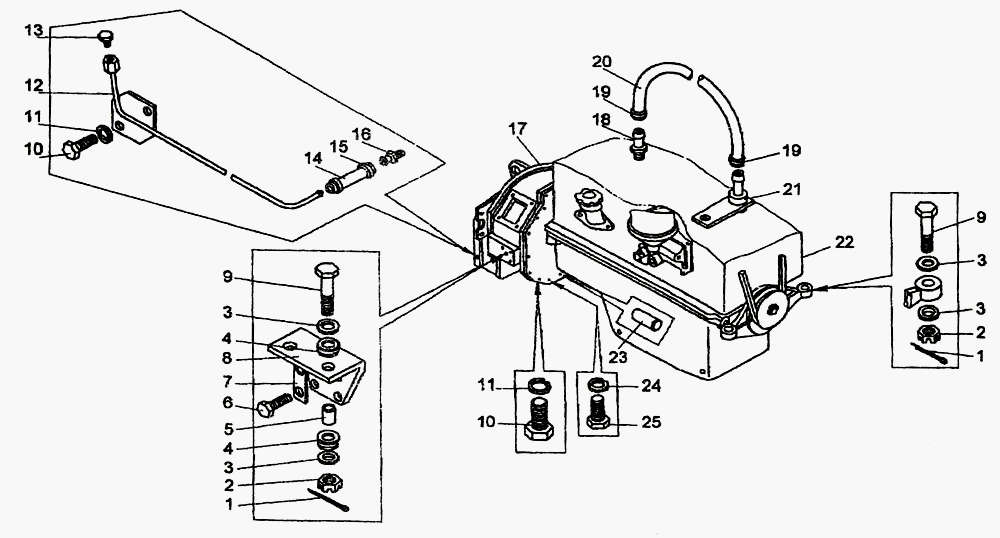

установка силовая
100%
Название детали
установка силовая
Заводской номер
ТО-18Д.02.00.000
Количество на модель
№
Название детали
Шплинт
Заводской номер
4х36.397
Количество на модель
6
№
1
Название детали
Орех
Заводской номер
М16.5915
Количество на модель
6
№
2
Название детали
Шайба
Заводской номер
16.11371
Количество на модель
6
№
3
Название детали
Подушка
Заводской номер
Д-565.3920-00
Количество на модель
8
№
4
Название детали
Втулка распорная
Заводской номер
Д-565.3900-01
Количество на модель
4
№
5
Название детали
Болт
Заводской номер
М14х30.7796
Количество на модель
8
№
6
Название детали
Планка
Заводской номер
ТМ-3.10.05.001
Количество на модель
4
№
7
Название детали
Кронштейн
Заводской номер
ТМ-3.10.05.600
Количество на модель
2
№
8
Название детали
Болт
Заводской номер
2М16х80.7796
Количество на модель
6
№
9
Название детали
Болт
Заводской номер
М12х25.7796
Количество на модель
9
№
10
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
9
№
11
Название детали
Паводковая труба
Заводской номер
ТО-18Д.02.06.000
Количество на модель
1
№
12
Название детали
Пробка
Заводской номер
ТМ-59МГ.45.02.007
Количество на модель
1
№
13
Название детали
Рукав (L = мм)
Заводской номер
20х29-1.6.10362
Количество на модель
1
№
14
Название детали
Хомут
Заводской номер
ТО-18.02.02.600-01
Количество на модель
4
№
15
Название детали
Ниппель
Заводской номер
ТО-18Д.02.15.000
Количество на модель
1
№
16
Название детали
Редуктор
Заводской номер
ТО-18Д.02.05.000
Количество на модель
1
№
17
Название детали
Штуцер
Заводской номер
ТО-18Д.02.00.004
Количество на модель
1
№
18
Название детали
Хомут
Заводской номер
ТО-18.02.02.600
Количество на модель
2
№
19
Название детали
Рукав (L = мм)
Заводской номер
10х17,5-1.6.10362
Количество на модель
1
№
20
Название детали
Переходник
Заводской номер
ТО-18Д.02.14.000
Количество на модель
1
№
21
Название детали
Дизель
Заводской номер
Д-245
Количество на модель
1
№
22
Название детали
Штифт
Заводской номер
Д-566.3110-21
Количество на модель
2
№
23
Название детали
Шайба
Заводской номер
16.6402
Количество на модель
10
№
24
Название детали
Болт
Заводской номер
2М16х30.7796
Количество на модель
10
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| установка силовая | ТО-18Д.02.00.000 | |||||||
| 1 | Шплинт | 4х36.397 | 6 | 6 | 1 | |||
| 2 | Орех | М16.5915 | 6 | 6 | 2 | |||
| 3 | Шайба | 16.11371 | 6 | 6 | 3 | |||
| 4 | Подушка | Д-565.3920-00 | 8 | 8 | 4 | |||
| 5 | Втулка распорная | Д-565.3900-01 | 4 | 4 | 5 | |||
| 6 | Болт | М14х30.7796 | 8 | 8 | 6 | |||
| 7 | Планка | ТМ-3.10.05.001 | 4 | 4 | 7 | |||
| 8 | Кронштейн | ТМ-3.10.05.600 | 2 | 2 | 8 | |||
| 9 | Болт | 2М16х80.7796 | 6 | 6 | 9 | |||
| 10 | Болт | М12х25.7796 | 9 | 9 | 10 | |||
| 11 | Шайба | 12.6402 | 9 | 9 | 11 | |||
| 12 | Паводковая труба | ТО-18Д.02.06.000 | 1 | 1 | 12 | |||
| 13 | Пробка | ТМ-59МГ.45.02.007 | 1 | 1 | 13 | |||
| 14 | Рукав (L = мм) | 20х29-1.6.10362 | 1 | 1 | 14 | |||
| 15 | Хомут | ТО-18.02.02.600-01 | 4 | 4 | 15 | |||
| 16 | Ниппель | ТО-18Д.02.15.000 | 1 | 1 | 16 | |||
| 17 | Редуктор | ТО-18Д.02.05.000 | 1 | 1 | 17 | |||
| 18 | Штуцер | ТО-18Д.02.00.004 | 1 | 1 | 18 | |||
| 19 | Хомут | ТО-18.02.02.600 | 2 | 2 | 19 | |||
| 20 | Рукав (L = мм) | 10х17,5-1.6.10362 | 1 | 1 | 20 | |||
| 21 | Переходник | ТО-18Д.02.14.000 | 1 | 1 | 21 | |||
| 22 | Дизель | Д-245 | 1 | 1 | 22 | |||
| 23 | Штифт | Д-566.3110-21 | 2 | 2 | 23 | |||
| 24 | Шайба | 16.6402 | 10 | 10 | 24 | |||
| 25 | Болт | 2М16х30.7796 | 10 | 10 | 25 |
