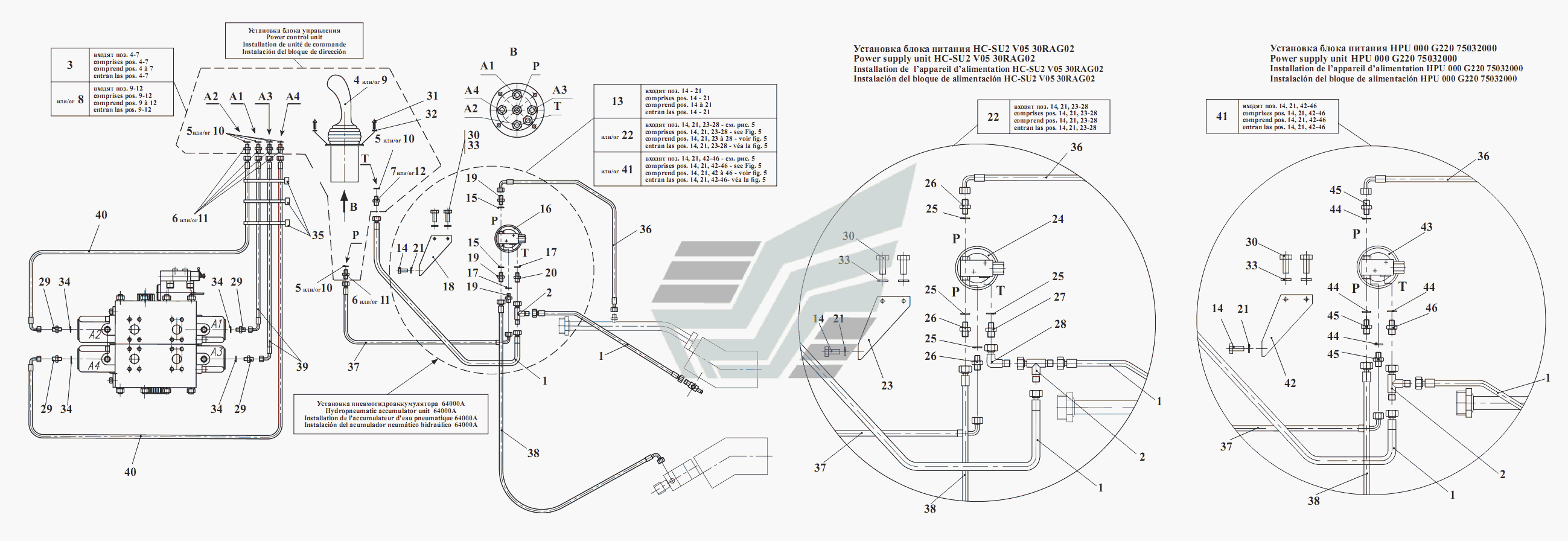

Управление распределителем ТО- А. (базовое исполнение)
100%
Название детали
Рукав
Заводской номер
ТО-28А 06.09.050
Количество на модель
2
№
1
Название детали
Тройник
Заводской номер
ТО-28А 06.09.070
Количество на модель
1
№
2
Название детали
Блок управления
Заводской номер
ТО-28А 76.09.015
Количество на модель
1
№
3
Название детали
Блок управления
Заводской номер
HPCJ0G21SSS0100029
Количество на модель
1
№
4
Название детали
прокладка
Заводской номер
14М3
Количество на модель
6
№
5
Название детали
Штуцер
Заводской номер
УДГ1-01.17.001
Количество на модель
5
№
6
Название детали
Штуцер
Заводской номер
УДГ1-01.17.002
Количество на модель
1
№
7
Название детали
Блок управления
Заводской номер
ТО-28А 76.09.030
Количество на модель
1
№
8
Название детали
Блок управления
Заводской номер
HC-RCX-02A22MB(A01MA) ХЗ FOOFOOR3 WF53RAG02
Количество на модель
1
№
9
Название детали
прокладка
Заводской номер
14 М3
Количество на модель
6
№
10
Название детали
Штуцер
Заводской номер
УДГ1 01.17.001
Количество на модель
5
№
11
Название детали
Штуцер
Заводской номер
УДГ1 01.17.002
Количество на модель
1
№
12
Название детали
Установка пневмогидроаккумулятора
Заводской номер
ТО-28А 76.09.040
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
M8-6gx 20.88.35.0115
Количество на модель
2
№
14
Название детали
КОЛЬЦО
Заводской номер
012-016-25-2-2
Количество на модель
2
№
15
Название детали
Гидропневмоаккумулятор
Заводской номер
64000А
Количество на модель
1
№
16
Название детали
Кронштейн
Заводской номер
ТО-28А 06.09.005
Количество на модель
1
№
18
Название детали
Штуцер
Заводской номер
УДГ1 01.01.002
Количество на модель
3
№
19
Название детали
Штуцер
Заводской номер
УДГ1 01.01.003
Количество на модель
1
№
20
Название детали
Шайба
Заводской номер
8.65Г0115
Количество на модель
2
№
21
Название детали
Установка блока питания
Заводской номер
ТО-28А 76.09.050
Количество на модель
1
№
22
Название детали
Кронштейн
Заводской номер
342РЛ.06.09.011
Количество на модель
1
№
23
Название детали
Блок питания
Заводской номер
HC-SU2 V05 30RAG02
Количество на модель
1
№
24
Название детали
Штуцер
Заводской номер
УДГ1- 01.17.001
Количество на модель
3
№
26
Название детали
Штуцер
Заводской номер
УДГ1- 01.17.002
Количество на модель
1
№
27
Название детали
Соединение
Заводской номер
УДГ1- 02.01.020
Количество на модель
1
№
28
Название детали
Болт
Заводской номер
M10-6gx20.88.35.0115
Количество на модель
2
№
30
Название детали
Винт
Заводской номер
B.M6-6gx16.46.0115
Количество на модель
4
№
31
Название детали
Шайба
Заводской номер
6.65Г0115
Количество на модель
4
№
32
Название детали
Шайба
Заводской номер
10.65Г0115
Количество на модель
2
№
33
Название детали
Кабельная стяжка
Заводской номер
TKUV 30/8
Количество на модель
3
№
35
Название детали
Рукав FADIP-
Заводской номер
1SNNP6X 650 А60А61
Количество на модель
1
№
36
Название детали
Рукав
Заводской номер
1SNNP6x1050 А60А61
Количество на модель
1
№
37
Название детали
Рукав
Заводской номер
1SNNP6x1050 А61А61
Количество на модель
1
№
38
Название детали
Рукав
Заводской номер
1SNNP6x1850 А60А61
Количество на модель
2
№
39
Название детали
Рукав
Заводской номер
1SNNP6x2250 A60A61
Количество на модель
2
№
40
Название детали
Установка блока питания
Заводской номер
TO-28A.76.09.070
Количество на модель
1
№
41
Название детали
Кронштейн
Заводской номер
TO-28A.76.09.075
Количество на модель
1
№
42
Название детали
Блок питания
Заводской номер
HPU 000 G220 75032000
Количество на модель
1
№
43
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав | ТО-28А 06.09.050 | 2 | 2 | 1 | |||
| 2 | Тройник | ТО-28А 06.09.070 | 1 | 1 | 2 | |||
| 3 | Блок управления | ТО-28А 76.09.015 | 1 | 1 | 3 | |||
| 4 | Блок управления | HPCJ0G21SSS0100029 | 1 | 1 | 4 | |||
| 5 | прокладка | 14М3 | 6 | 6 | 5 | |||
| 6 | Штуцер | УДГ1-01.17.001 | 5 | 5 | 6 | |||
| 7 | Штуцер | УДГ1-01.17.002 | 1 | 1 | 7 | |||
| 8 | Блок управления | ТО-28А 76.09.030 | 1 | 1 | 8 | |||
| 9 | Блок управления | HC-RCX-02A22MB(A01MA) ХЗ FOOFOOR3 WF53RAG02 | 1 | 1 | 9 | |||
| 10 | прокладка | 14 М3 | 6 | 6 | 10 | |||
| 11 | Штуцер | УДГ1 01.17.001 | 5 | 5 | 11 | |||
| 12 | Штуцер | УДГ1 01.17.002 | 1 | 1 | 12 | |||
| 13 | Установка пневмогидроаккумулятора | ТО-28А 76.09.040 | 1 | 1 | 13 | |||
| 14 | Болт | M8-6gx 20.88.35.0115 | 2 | 2 | 14 | |||
| 15 | КОЛЬЦО | 012-016-25-2-2 | 2 | 2 | 15 | |||
| 16 | Гидропневмоаккумулятор | 64000А | 1 | 1 | 16 | |||
| 18 | Кронштейн | ТО-28А 06.09.005 | 1 | 1 | 18 | |||
| 19 | Штуцер | УДГ1 01.01.002 | 3 | 3 | 19 | |||
| 20 | Штуцер | УДГ1 01.01.003 | 1 | 1 | 20 | |||
| 21 | Шайба | 8.65Г0115 | 2 | 2 | 21 | |||
| 22 | Установка блока питания | ТО-28А 76.09.050 | 1 | 1 | 22 | |||
| 23 | Кронштейн | 342РЛ.06.09.011 | 1 | 1 | 23 | |||
| 24 | Блок питания | HC-SU2 V05 30RAG02 | 1 | 1 | 24 | |||
| 26 | Штуцер | УДГ1- 01.17.001 | 3 | 3 | 26 | |||
| 27 | Штуцер | УДГ1- 01.17.002 | 1 | 1 | 27 | |||
| 28 | Соединение | УДГ1- 02.01.020 | 1 | 1 | 28 | |||
| 30 | Болт | M10-6gx20.88.35.0115 | 2 | 2 | 30 | |||
| 31 | Винт | B.M6-6gx16.46.0115 | 4 | 4 | 31 | |||
| 32 | Шайба | 6.65Г0115 | 4 | 4 | 32 | |||
| 33 | Шайба | 10.65Г0115 | 2 | 2 | 33 | |||
| 35 | Кабельная стяжка | TKUV 30/8 | 3 | 3 | 35 | |||
| 36 | Рукав FADIP- | 1SNNP6X 650 А60А61 | 1 | 1 | 36 | |||
| 37 | Рукав | 1SNNP6x1050 А60А61 | 1 | 1 | 37 | |||
| 38 | Рукав | 1SNNP6x1050 А61А61 | 1 | 1 | 38 | |||
| 39 | Рукав | 1SNNP6x1850 А60А61 | 2 | 2 | 39 | |||
| 40 | Рукав | 1SNNP6x2250 A60A61 | 2 | 2 | 40 | |||
| 41 | Установка блока питания | TO-28A.76.09.070 | 1 | 1 | 41 | |||
| 42 | Кронштейн | TO-28A.76.09.075 | 1 | 1 | 42 | |||
| 43 | Блок питания | HPU 000 G220 75032000 | 1 | 1 | 43 |
