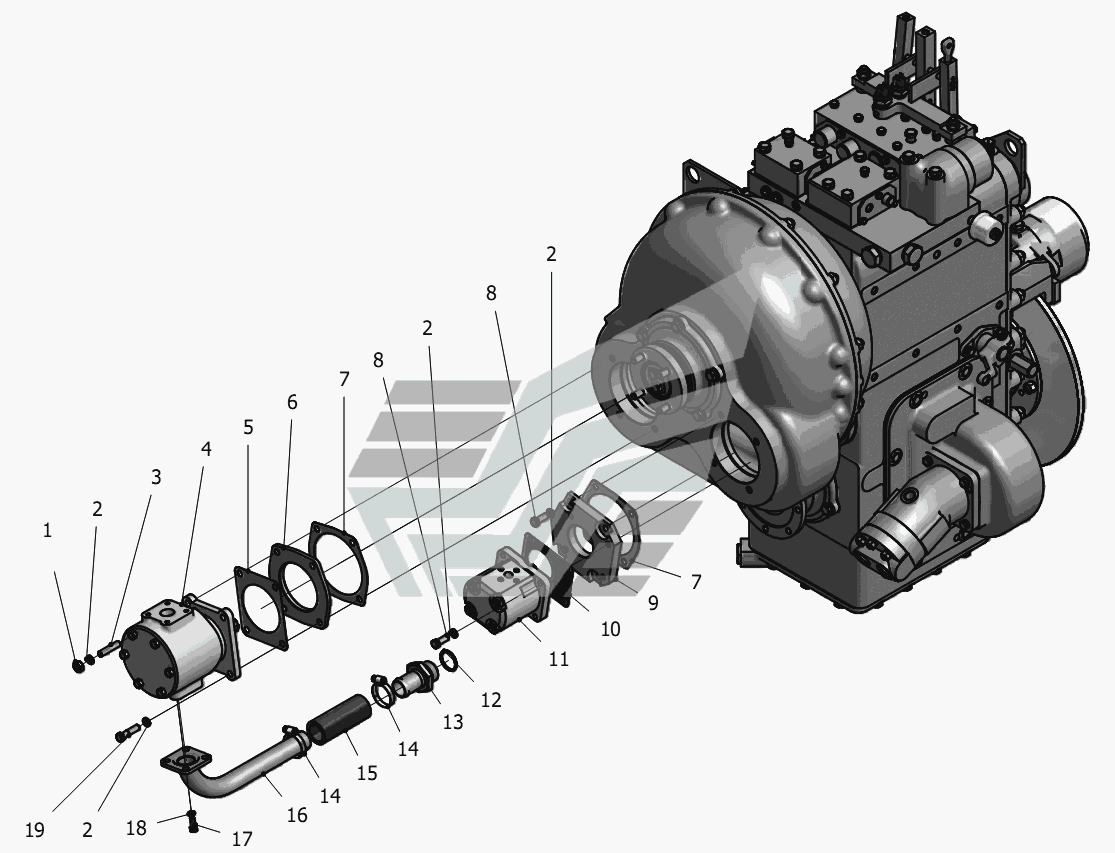

Передача гидромеханическая унифицированная У- -
100%
Название детали
Орех
Заводской номер
М10-6Н.8.35.0115
Количество на модель
2
№
1
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
12
№
2
Название детали
Шпилька
Заводской номер
M10-6gx35.56.0115
Количество на модель
2
№
3
Название детали
Насос
Заводской номер
НШ -32-ЗП
Количество на модель
1
№
4
Название детали
прокладка
Заводской номер
У35615-01.523
Количество на модель
1
№
5
Название детали
Крышка
Заводской номер
У35615-01.519
Количество на модель
1
№
6
Название детали
прокладка
Заводской номер
У35615-01.524
Количество на модель
2
№
7
Название детали
Болт
Заводской номер
M10-6gx25.88.35.0115
Количество на модель
8
№
8
Название детали
Крышка
Заводской номер
У35615-00.519
Количество на модель
1
№
9
Название детали
прокладка
Заводской номер
У35615-00.523
Количество на модель
1
№
10
Название детали
Насос
Заводской номер
НШ -10Г-3П
Количество на модель
1
№
11
Название детали
Кольцо
Заводской номер
033-038-30-2-2
Количество на модель
1
№
12
Название детали
Штуцер
Заводской номер
У35615-04.009
Количество на модель
1
№
13
Название детали
Зажим
Заводской номер
Torro 32-50/9-C7W2
Количество на модель
2
№
14
Название детали
Рукав
Заводской номер
32x43-1,6
Количество на модель
1
№
15
Название детали
Трубопровод
Заводской номер
У35615-04.030
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
M8-6gx20.88.35.0115
Количество на модель
4
№
17
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
4
№
18
Название детали
Болт
Заводской номер
M10-6gx40.88.35.0115
Количество на модель
2
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Орех | М10-6Н.8.35.0115 | 2 | 2 | 1 | |||
| 2 | Шайба | 10.65Г.0115 | 12 | 12 | 2 | |||
| 3 | Шпилька | M10-6gx35.56.0115 | 2 | 2 | 3 | |||
| 4 | Насос | НШ -32-ЗП | 1 | 1 | 4 | |||
| 5 | прокладка | У35615-01.523 | 1 | 1 | 5 | |||
| 6 | Крышка | У35615-01.519 | 1 | 1 | 6 | |||
| 7 | прокладка | У35615-01.524 | 2 | 2 | 7 | |||
| 8 | Болт | M10-6gx25.88.35.0115 | 8 | 8 | 8 | |||
| 9 | Крышка | У35615-00.519 | 1 | 1 | 9 | |||
| 10 | прокладка | У35615-00.523 | 1 | 1 | 10 | |||
| 11 | Насос | НШ -10Г-3П | 1 | 1 | 11 | |||
| 12 | Кольцо | 033-038-30-2-2 | 1 | 1 | 12 | |||
| 13 | Штуцер | У35615-04.009 | 1 | 1 | 13 | |||
| 14 | Зажим | Torro 32-50/9-C7W2 | 2 | 2 | 14 | |||
| 15 | Рукав | 32x43-1,6 | 1 | 1 | 15 | |||
| 16 | Трубопровод | У35615-04.030 | 1 | 1 | 16 | |||
| 17 | Болт | M8-6gx20.88.35.0115 | 4 | 4 | 17 | |||
| 18 | Шайба | 8.65Г.0115 | 4 | 4 | 18 | |||
| 19 | Болт | M10-6gx40.88.35.0115 | 2 | 2 | 19 |
