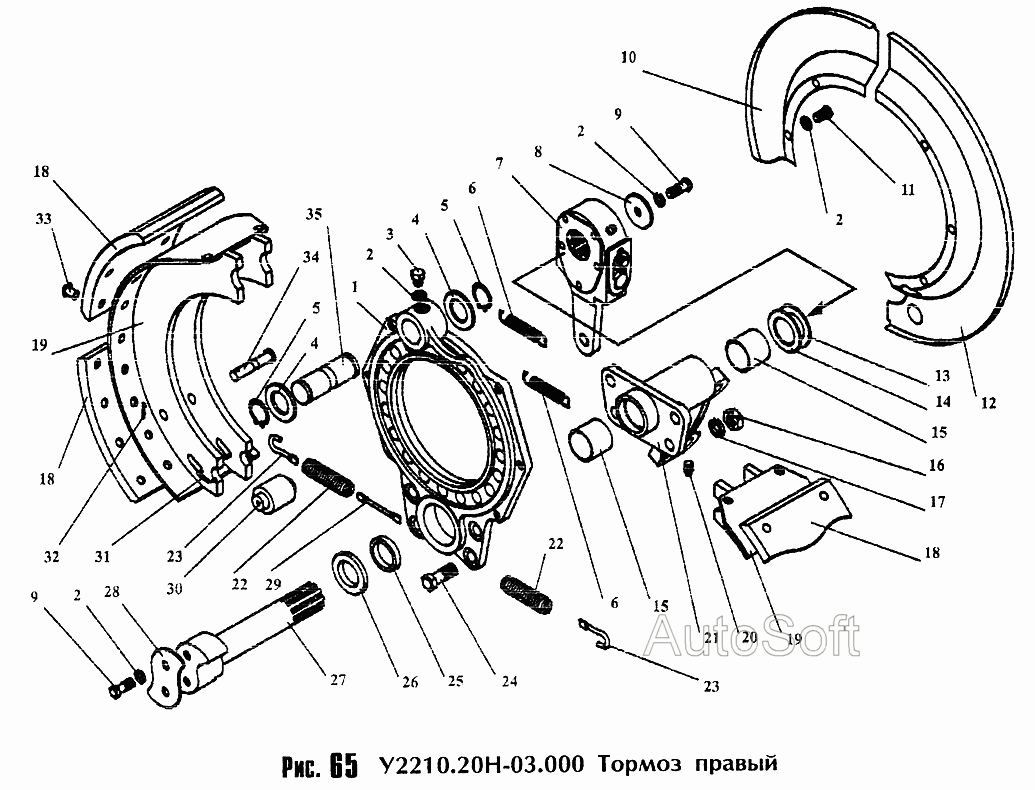

Тормоз правый УН-
100%
Название детали
Суппорт тормоза
Заводской номер
У2210.20Н-03.002
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
10
№
2
Название детали
Болт стопорный
Заводской номер
У2210.03-01.013
Количество на модель
1
№
3
Название детали
Шайба оси колодки
Заводской номер
У2210.03-01.014
Количество на модель
2
№
4
Название детали
КОЛЬЦО
Заводской номер
В32.13940
Количество на модель
2
№
5
Название детали
Пружина колодок нижняя
Заводской номер
У2210.02-01.002
Количество на модель
2
№
6
Название детали
Рычаг регулировочный
Заводской номер
У2210.20Н-03.070
Количество на модель
1
№
7
Название детали
Шайба регулировочного рычага
Заводской номер
У2210.02-01.008
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
М10х16.7796
Количество на модель
3
№
9
Название детали
Кожух
Заводской номер
У2210.20Н-00.027
Количество на модель
1
№
10
Название детали
Болт
Заводской номер
М10х16.7798
Количество на модель
6
№
11
Название детали
Кожух
Заводской номер
У2210.20Н-00.026
Количество на модель
1
№
12
Название детали
Прокладка регулировочного рычага
Заводской номер
У2210.02-01.006
Количество на модель
4
№
13
Название детали
Прокладка регулировочного рычага
Заводской номер
У2210.02-01.007
Количество на модель
4
№
14
Название детали
Втулка кронштейна
Заводской номер
У2210.02-01.029
Количество на модель
2
№
15
Название детали
Орех
Заводской номер
М14.5916
Количество на модель
4
№
16
Название детали
Шайба
Заводской номер
14.6402
Количество на модель
4
№
17
Название детали
Накладка
Заводской номер
У2210.03-01.021
Количество на модель
4
№
18
Название детали
Колодка тормозная
Заводской номер
У2210.03-01.020
Количество на модель
2
№
19
Название детали
Масленка
Заводской номер
1.3.01.19583
Количество на модель
1
№
20
Название детали
Кронштейн тормозной камеры правый
Заводской номер
У2210.03-01.034
Количество на модель
1
№
21
Название детали
Пружина колодок
Заводской номер
У2210.03-01.039
Количество на модель
2
№
22
Название детали
Наконечник пружины
Заводской номер
У2210.03-01.042
Количество на модель
2
№
23
Название детали
Болт
Заводской номер
М14х40.7808
Количество на модель
4
№
24
Название детали
КОЛЬЦО
Заводской номер
039-045-36.9833
Количество на модель
1
№
25
Название детали
Втулка распорная
Заводской номер
У2210.02-01.005
Количество на модель
1
№
26
Название детали
Кулак разжимной правый
Заводской номер
У2210.02-01.001
Количество на модель
1
№
27
Название детали
Опорная плита
Заводской номер
У2210.03-01.005
Количество на модель
1
№
28
Название детали
Звено пружины
Заводской номер
У2210.03-01.041
Количество на модель
1
№
29
Название детали
Ролик
Заводской номер
У2210.03-01.023
Количество на модель
1
№
30
Название детали
Стопор ролика
Заводской номер
У2210.03-01.022
Количество на модель
1
№
31
Название детали
Шплинт
Заводской номер
4х25.397
Количество на модель
1
№
32
Название детали
Накладка с заклепками
Заводской номер
У2210.02-01.024
Количество на модель
32
№
33
Название детали
Палец пружины
Заводской номер
У2210.03-01.004
Количество на модель
1
№
34
Название детали
Ось колодок
Заводской номер
У2210.03-01.003
Количество на модель
1
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Суппорт тормоза | У2210.20Н-03.002 | 1 | 1 | 1 | |||
| 2 | Шайба | 10.6402 | 10 | 10 | 2 | |||
| 3 | Болт стопорный | У2210.03-01.013 | 1 | 1 | 3 | |||
| 4 | Шайба оси колодки | У2210.03-01.014 | 2 | 2 | 4 | |||
| 5 | КОЛЬЦО | В32.13940 | 2 | 2 | 5 | |||
| 6 | Пружина колодок нижняя | У2210.02-01.002 | 2 | 2 | 6 | |||
| 7 | Рычаг регулировочный | У2210.20Н-03.070 | 1 | 1 | 7 | |||
| 8 | Шайба регулировочного рычага | У2210.02-01.008 | 1 | 1 | 8 | |||
| 9 | Болт | М10х16.7796 | 3 | 3 | 9 | |||
| 10 | Кожух | У2210.20Н-00.027 | 1 | 1 | 10 | |||
| 11 | Болт | М10х16.7798 | 6 | 6 | 11 | |||
| 12 | Кожух | У2210.20Н-00.026 | 1 | 1 | 12 | |||
| 13 | Прокладка регулировочного рычага | У2210.02-01.006 | 4 | 4 | 13 | |||
| 14 | Прокладка регулировочного рычага | У2210.02-01.007 | 4 | 4 | 14 | |||
| 15 | Втулка кронштейна | У2210.02-01.029 | 2 | 2 | 15 | |||
| 16 | Орех | М14.5916 | 4 | 4 | 16 | |||
| 17 | Шайба | 14.6402 | 4 | 4 | 17 | |||
| 18 | Накладка | У2210.03-01.021 | 4 | 4 | 18 | |||
| 19 | Колодка тормозная | У2210.03-01.020 | 2 | 2 | 19 | |||
| 20 | Масленка | 1.3.01.19583 | 1 | 1 | 20 | |||
| 21 | Кронштейн тормозной камеры правый | У2210.03-01.034 | 1 | 1 | 21 | |||
| 22 | Пружина колодок | У2210.03-01.039 | 2 | 2 | 22 | |||
| 23 | Наконечник пружины | У2210.03-01.042 | 2 | 2 | 23 | |||
| 24 | Болт | М14х40.7808 | 4 | 4 | 24 | |||
| 25 | КОЛЬЦО | 039-045-36.9833 | 1 | 1 | 25 | |||
| 26 | Втулка распорная | У2210.02-01.005 | 1 | 1 | 26 | |||
| 27 | Кулак разжимной правый | У2210.02-01.001 | 1 | 1 | 27 | |||
| 28 | Опорная плита | У2210.03-01.005 | 1 | 1 | 28 | |||
| 29 | Звено пружины | У2210.03-01.041 | 1 | 1 | 29 | |||
| 30 | Ролик | У2210.03-01.023 | 1 | 1 | 30 | |||
| 31 | Стопор ролика | У2210.03-01.022 | 1 | 1 | 31 | |||
| 32 | Шплинт | 4х25.397 | 1 | 1 | 32 | |||
| 33 | Накладка с заклепками | У2210.02-01.024 | 32 | 32 | 33 | |||
| 34 | Палец пружины | У2210.03-01.004 | 1 | 1 | 34 | |||
| 35 | Ось колодок | У2210.03-01.003 | 1 | 1 | 35 |
