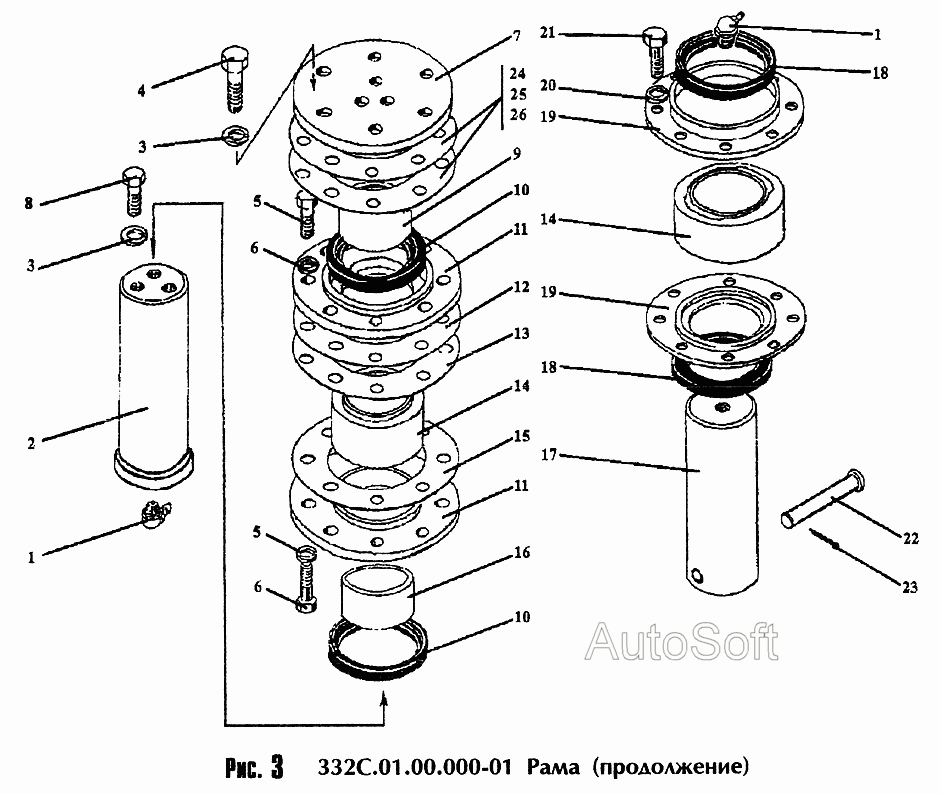

Рама С.
100%
Название детали
Масленка
Заводской номер
2.3.45.Ц6Хр.19853
Количество на модель
2
№
1
Название детали
Палец
Заводской номер
ТО-18Б.71.00.001
Количество на модель
1
№
2
Название детали
Шайба
Заводской номер
16.6402
Количество на модель
9
№
3
Название детали
Болт
Заводской номер
М16х40.88.35.0115.7796
Количество на модель
6
№
4
Название детали
Болт
Заводской номер
М12х30.88.35.0115.7796
Количество на модель
16
№
5
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
16
№
6
Название детали
Шайба
Заводской номер
ТО-18А.01.00.010
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
ТО-28А.01.00.004
Количество на модель
3
№
8
Название детали
Втулка
Заводской номер
ТО-18Б.71.00.003-01
Количество на модель
1
№
9
Название детали
Манжета
Заводской номер
1.2-80х105-1.8752
Количество на модель
2
№
10
Название детали
Крышка
Заводской номер
ТО-18А.01.00.014
Количество на модель
2
№
11
Название детали
прокладка
Заводской номер
ТО-18А.01.00.022
Количество на модель
2
№
12
Название детали
прокладка
Заводской номер
ТО-18А.01.00.022-01
Количество на модель
2
№
13
Название детали
Подшипник
Заводской номер
ШСЛ-70
Количество на модель
2
№
14
Название детали
прокладка
Заводской номер
ТО-18А.01.00.022-02
Количество на модель
1
№
15
Название детали
Втулка
Заводской номер
ТО-18Б.71.00.003
Количество на модель
1
№
16
Название детали
Палец
Заводской номер
ТО-18Б.71.00.002
Количество на модель
1
№
17
Название детали
Манжета
Заводской номер
1.2-70х95-1.8752
Количество на модель
2
№
18
Название детали
Крышка
Заводской номер
ТО-18А.01.00.015
Количество на модель
2
№
19
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
8
№
20
Название детали
Болт
Заводской номер
М10х20.56.0115.7796
Количество на модель
8
№
21
Название детали
Вот
Заводской номер
6-16d11х110.45.Ц15Хр.9650
Количество на модель
1
№
22
Название детали
Шплинт
Заводской номер
4х25.397
Количество на модель
1
№
23
Название детали
прокладка
Заводской номер
ТО-18Б.71.00.006
Количество на модель
2
№
24
Название детали
прокладка
Заводской номер
ТО-18Б.71.00.006-01
Количество на модель
2
№
25
Название детали
прокладка
Заводской номер
ТО-18Б.71.00.006-02
Количество на модель
2
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Масленка | 2.3.45.Ц6Хр.19853 | 2 | 2 | 1 | |||
| 2 | Палец | ТО-18Б.71.00.001 | 1 | 1 | 2 | |||
| 3 | Шайба | 16.6402 | 9 | 9 | 3 | |||
| 4 | Болт | М16х40.88.35.0115.7796 | 6 | 6 | 4 | |||
| 5 | Болт | М12х30.88.35.0115.7796 | 16 | 16 | 5 | |||
| 6 | Шайба | 12.6402 | 16 | 16 | 6 | |||
| 7 | Шайба | ТО-18А.01.00.010 | 1 | 1 | 7 | |||
| 8 | Болт | ТО-28А.01.00.004 | 3 | 3 | 8 | |||
| 9 | Втулка | ТО-18Б.71.00.003-01 | 1 | 1 | 9 | |||
| 10 | Манжета | 1.2-80х105-1.8752 | 2 | 2 | 10 | |||
| 11 | Крышка | ТО-18А.01.00.014 | 2 | 2 | 11 | |||
| 12 | прокладка | ТО-18А.01.00.022 | 2 | 2 | 12 | |||
| 13 | прокладка | ТО-18А.01.00.022-01 | 2 | 2 | 13 | |||
| 14 | Подшипник | ШСЛ-70 | 2 | 2 | 14 | |||
| 15 | прокладка | ТО-18А.01.00.022-02 | 1 | 1 | 15 | |||
| 16 | Втулка | ТО-18Б.71.00.003 | 1 | 1 | 16 | |||
| 17 | Палец | ТО-18Б.71.00.002 | 1 | 1 | 17 | |||
| 18 | Манжета | 1.2-70х95-1.8752 | 2 | 2 | 18 | |||
| 19 | Крышка | ТО-18А.01.00.015 | 2 | 2 | 19 | |||
| 20 | Шайба | 10.6402 | 8 | 8 | 20 | |||
| 21 | Болт | М10х20.56.0115.7796 | 8 | 8 | 21 | |||
| 22 | Вот | 6-16d11х110.45.Ц15Хр.9650 | 1 | 1 | 22 | |||
| 23 | Шплинт | 4х25.397 | 1 | 1 | 23 | |||
| 24 | прокладка | ТО-18Б.71.00.006 | 2 | 2 | 24 | |||
| 25 | прокладка | ТО-18Б.71.00.006-01 | 2 | 2 | 25 | |||
| 26 | прокладка | ТО-18Б.71.00.006-02 | 2 | 2 | 26 |
