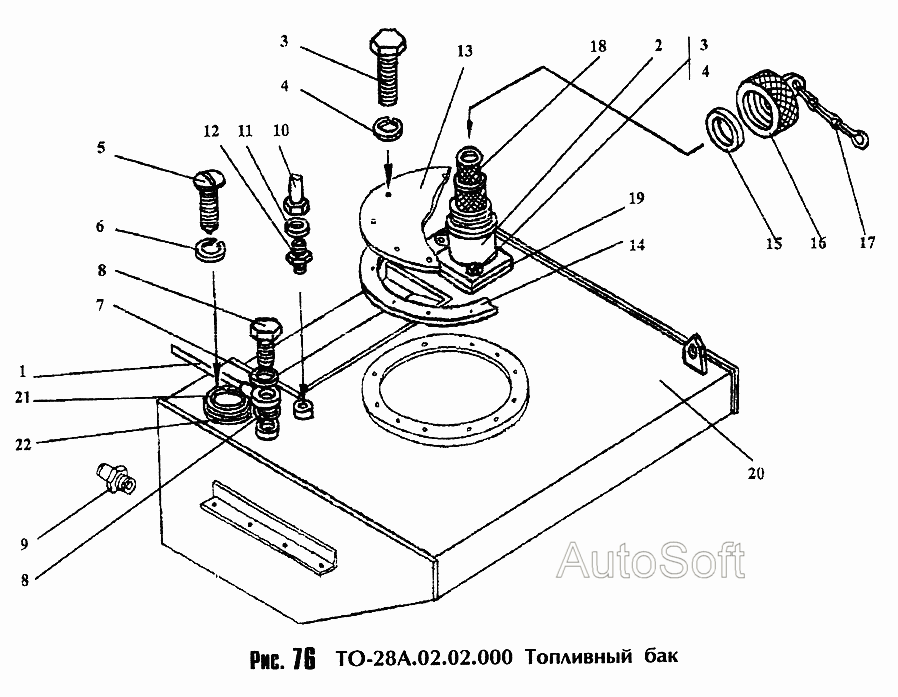

Топливный бак ТО- А.
100%
Название детали
Трубопровод
Заводской номер
ТО-28А.02.09.000
Количество на модель
1
№
1
Название детали
Крышка
Заводской номер
ТО-28А.02.02.030
Количество на модель
1
№
2
Название детали
Болт
Заводской номер
М10х20.56.0115.7796
Количество на модель
15
№
3
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
15
№
4
Название детали
Винт
Заводской номер
ВМ5х14.56.0115.17473
Количество на модель
5
№
5
Название детали
Шайба
Заводской номер
5.6402
Количество на модель
5
№
6
Название детали
прокладка
Заводской номер
14АО.23358
Количество на модель
1
№
7
Название детали
Пробка
Заводской номер
ТО-28А.02.02.001
Количество на модель
1
№
8
Название детали
Штуцер
Заводской номер
ТМ-59.2000-13А
Количество на модель
1
№
9
Название детали
Трубопровод
Заводской номер
ТО-28А.02.10.000
Количество на модель
1
№
10
Название детали
прокладка
Заводской номер
10М3.23358
Количество на модель
2
№
11
Название детали
Штуцер
Заводской номер
Д-565.4100-44
Количество на модель
1
№
12
Название детали
Крышка
Заводской номер
ТО-18А.26.01.001
Количество на модель
1
№
13
Название детали
прокладка
Заводской номер
ТО-18А.26.01.002
Количество на модель
1
№
14
Название детали
прокладка
Заводской номер
ТО-18Б.72.01.001
Количество на модель
1
№
15
Название детали
Пробка
Заводской номер
ТО-18Б.72.01.300
Количество на модель
1
№
16
Название детали
Цепочка
Заводской номер
ТО-18.02.02.160
Количество на модель
1
№
17
Название детали
Фильтр
Заводской номер
ТО-18.06.01.130
Количество на модель
1
№
18
Название детали
Фильтр
Заводской номер
082.11.01.040
Количество на модель
1
№
18
Название детали
Кольцо (D=68,5, d=5,8)
Заводской номер
070-080-58-2-2.9833
Количество на модель
1
№
19
Название детали
Бак
Заводской номер
ТО-28А.02.02.200
Количество на модель
1
№
20
Название детали
ДАТЧИК УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА
Заводской номер
[Датчик указателя уровня топлива]
Количество на модель
1
№
21
Название детали
прокладка
Заводской номер
ТМ-59.2000-08
Количество на модель
1
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровод | ТО-28А.02.09.000 | 1 | 1 | 1 | |||
| 2 | Крышка | ТО-28А.02.02.030 | 1 | 1 | 2 | |||
| 3 | Болт | М10х20.56.0115.7796 | 15 | 15 | 3 | |||
| 4 | Шайба | 10.6402 | 15 | 15 | 4 | |||
| 5 | Винт | ВМ5х14.56.0115.17473 | 5 | 5 | 5 | |||
| 6 | Шайба | 5.6402 | 5 | 5 | 6 | |||
| 7 | прокладка | 14АО.23358 | 1 | 1 | 7 | |||
| 8 | Пробка | ТО-28А.02.02.001 | 1 | 1 | 8 | |||
| 9 | Штуцер | ТМ-59.2000-13А | 1 | 1 | 9 | |||
| 10 | Трубопровод | ТО-28А.02.10.000 | 1 | 1 | 10 | |||
| 11 | прокладка | 10М3.23358 | 2 | 2 | 11 | |||
| 12 | Штуцер | Д-565.4100-44 | 1 | 1 | 12 | |||
| 13 | Крышка | ТО-18А.26.01.001 | 1 | 1 | 13 | |||
| 14 | прокладка | ТО-18А.26.01.002 | 1 | 1 | 14 | |||
| 15 | прокладка | ТО-18Б.72.01.001 | 1 | 1 | 15 | |||
| 16 | Пробка | ТО-18Б.72.01.300 | 1 | 1 | 16 | |||
| 17 | Цепочка | ТО-18.02.02.160 | 1 | 1 | 17 | |||
| 18 | Фильтр | ТО-18.06.01.130 | 1 | 1 | 18 | |||
| 18 | Фильтр | 082.11.01.040 | 1 | 1 | 18 | |||
| 19 | Кольцо (D=68,5, d=5,8) | 070-080-58-2-2.9833 | 1 | 1 | 19 | |||
| 20 | Бак | ТО-28А.02.02.200 | 1 | 1 | 20 | |||
| 21 | ДАТЧИК УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА | [Датчик указателя уровня топлива] | 1 | 1 | 21 | |||
| 22 | прокладка | ТМ-59.2000-08 | 1 | 1 | 22 |
