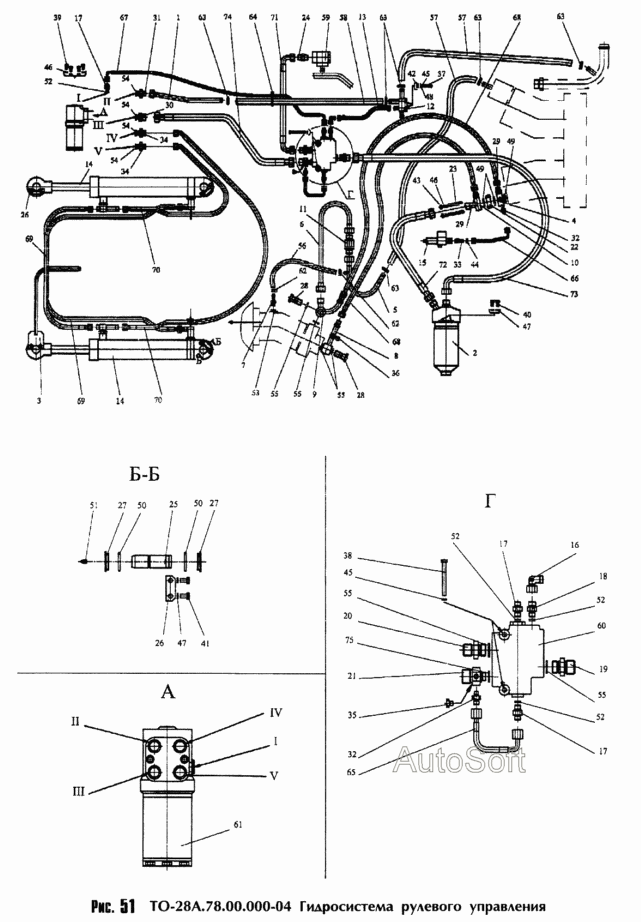

Гидросистема рулевого управления ТО- А.-
100%
Название детали
Трубопровод
Заводской номер
ТО-18А.08.00.140
Количество на модель
1
№
1
Название детали
Фильтр магистральный
Заводской номер
ТО-18Б.08.04.000-01
Количество на модель
1
№
2
Название детали
Кронштейн
Заводской номер
ТО-18Б.08.10.000
Количество на модель
1
№
3
Название детали
Клапан обратный
Заводской номер
ТО-18Д.08.04.000
Количество на модель
1
№
4
Название детали
Трубопровод
Заводской номер
ТО-18Д.08.08.000
Количество на модель
1
№
5
Название детали
Трубопровод
Заводской номер
ТО-28.29.01.000
Количество на модель
1
№
6
Название детали
Штуцер
Заводской номер
ТО-28.29.03.000
Количество на модель
1
№
7
Название детали
Трубопровод
Заводской номер
ТО-28.29.09.000
Количество на модель
1
№
8
Название детали
Трубопровод
Заводской номер
ТО-28.29.10.000
Количество на модель
1
№
9
Название детали
Переходник
Заводской номер
ТО-28.29.18.000
Количество на модель
1
№
10
Название детали
Клапан обратный
Заводской номер
ТО-28.29.20.000
Количество на модель
1
№
11
Название детали
Коллектор сливной
Заводской номер
ТО-28.78.02.000
Количество на модель
1
№
12
Название детали
Рукав
Заводской номер
ТО-28А.06.09.050-01
Количество на модель
1
№
13
Название детали
Гидроцилиндр поворота руля
Заводской номер
ТО-28А.08.06.000
Количество на модель
2
№
14
Название детали
Реле давления
Заводской номер
УГА1-06.00.000-02
Количество на модель
1
№
15
Название детали
Соединение
Заводской номер
УДП-02.01.020
Количество на модель
1
№
16
Название детали
Штуцер
Заводской номер
342PL.06.09.001
Количество на модель
3
№
17
Название детали
Штуцер
Заводской номер
342PL.06.09.002
Количество на модель
1
№
18
Название детали
Штуцер
Заводской номер
342PL.08.00.003
Количество на модель
1
№
19
Название детали
Штуцер
Заводской номер
342PL.08.00.004
Количество на модель
1
№
20
Название детали
Штуцер
Заводской номер
342PL.08.00.006
Количество на модель
1
№
21
Название детали
Тарелка
Заводской номер
342PL.08.00.008
Количество на модель
1
№
22
Название детали
Шпилька
Заводской номер
342PL.08.00.009
Количество на модель
4
№
23
Название детали
Штуцер
Заводской номер
ТО-18.08.00.004
Количество на модель
2
№
24
Название детали
Палец
Заводской номер
ТО-18А.08.00.004
Количество на модель
4
№
25
Название детали
Ригель
Заводской номер
ТО-18А.08.00.007
Количество на модель
3
№
26
Название детали
Держатель
Заводской номер
ТО-18А.08.00.015
Количество на модель
8
№
27
Название детали
Болт
Заводской номер
ТО-28.08.00.001
Количество на модель
2
№
28
Название детали
Штуцер
Заводской номер
ТО-28.29.00.001
Количество на модель
2
№
29
Название детали
Штуцер
Заводской номер
ТО-28.78.00.004
Количество на модель
1
№
30
Название детали
Штуцер
Заводской номер
ТО-28.78.00.005
Количество на модель
1
№
31
Название детали
Штуцер
Заводской номер
УДП-01.03.001
Количество на модель
3
№
32
Название детали
Штуцер
Заводской номер
УДП-01.06.002
Количество на модель
1
№
33
Название детали
Штуцер
Заводской номер
УДП-01.12.004
Количество на модель
2
№
34
Название детали
Заглушка
Заводской номер
УДП-09.03.001
Количество на модель
1
№
35
Название детали
Пробка
Заводской номер
УДП-09.03.002
Количество на модель
1
№
36
Название детали
Болт
Заводской номер
М8х40.7796
Количество на модель
2
№
37
Название детали
Болт
Заводской номер
М8х80.7796
Количество на модель
2
№
38
Название детали
Болт
Заводской номер
М10х20.7796
Количество на модель
4
№
39
Название детали
Болт
Заводской номер
М12х20.7796
Количество на модель
2
№
40
Название детали
Болт
Заводской номер
М12х30.7796
Количество на модель
8
№
41
Название детали
Гайка
Заводской номер
М8.5915
Количество на модель
2
№
42
Название детали
Гайка
Заводской номер
М10.5915
Количество на модель
4
№
43
Название детали
Контргайка
Заводской номер
М14.15803
Количество на модель
1
№
44
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
4
№
45
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
8
№
46
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
10
№
47
Название детали
Шайба
Заводской номер
А8.02.11371
Количество на модель
4
№
48
Название детали
КОЛЬЦО
Заводской номер
039-045-36.9833/18829
Количество на модель
3
№
49
Название детали
КОЛЬЦО
Заводской номер
050-060-58.9833/18829
Количество на модель
8
№
50
Название детали
Масленка
Заводской номер
1.3.19853
Количество на модель
4
№
51
Название детали
прокладка
Заводской номер
14АО.23356
Количество на модель
4
№
52
Название детали
прокладка
Заводской номер
16АО.23358
Количество на модель
1
№
53
Название детали
прокладка
Заводской номер
22АО.23358
Количество на модель
4
№
54
Название детали
Прокладка
Заводской номер
27АО.23358
Количество на модель
6
№
55
Название детали
Рукав (L=мм)
Заводской номер
12х20-1,6.10362
Количество на модель
1
№
56
Название детали
Рукав (L= мм)
Заводской номер
20х29-1,6.10362
Количество на модель
2
№
57
Название детали
Гидроклапан обратный
Заводской номер
9КОТ16/3ТК
Количество на модель
1
№
59
Название детали
Клапан приоритетный
Заводской номер
141-11000
Количество на модель
1
№
60
Название детали
Насос-дозатор
Заводской номер
1082.800
Количество на модель
1
№
61
Название детали
Зажим TORRO
Заводской номер
12-20/9-C7W2
Количество на модель
2
№
62
Название детали
Зажим TORRO
Заводской номер
20-32/9-C7W2
Количество на модель
6
№
63
Название детали
Кабельная стяжка
Заводской номер
КСЧ-140
Количество на модель
1
№
64
Название детали
Рукав высокого давления
Заводской номер
1SNNP6х350A60A61
Количество на модель
1
№
65
Название детали
Рукав (L=мм)
Заводской номер
1SNNP6х650A60A61
Количество на модель
1
№
66
Название детали
Рукав высокого давления
Заводской номер
1SNNP6х1050A61A61
Количество на модель
1
№
67
Название детали
Рукав высокого давления
Заводской номер
2SNNP13х1250A10spA10sp
Количество на модель
2
№
68
Название детали
Рукав высокого давления
Заводской номер
2SNNP13х1550A10spA13sp
Количество на модель
2
№
70
Название детали
Рукав высокого давления
Заводской номер
2SNNP16х600A11spA11sp
Количество на модель
1
№
71
Название детали
Рукав высокого давления
Заводской номер
2SNNP20х850A10spA10sp
Количество на модель
1
№
72
Название детали
Рукав высокого давления
Заводской номер
2SNNP20х650A10spA10sp
Количество на модель
1
№
73
Название детали
Шайба
Заводской номер
ТО-18.08.02.009
Количество на модель
1
№
75
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровод | ТО-18А.08.00.140 | 1 | 1 | 1 | |||
| 2 | Фильтр магистральный | ТО-18Б.08.04.000-01 | 1 | 1 | 2 | |||
| 3 | Кронштейн | ТО-18Б.08.10.000 | 1 | 1 | 3 | |||
| 4 | Клапан обратный | ТО-18Д.08.04.000 | 1 | 1 | 4 | |||
| 5 | Трубопровод | ТО-18Д.08.08.000 | 1 | 1 | 5 | |||
| 6 | Трубопровод | ТО-28.29.01.000 | 1 | 1 | 6 | |||
| 7 | Штуцер | ТО-28.29.03.000 | 1 | 1 | 7 | |||
| 8 | Трубопровод | ТО-28.29.09.000 | 1 | 1 | 8 | |||
| 9 | Трубопровод | ТО-28.29.10.000 | 1 | 1 | 9 | |||
| 10 | Переходник | ТО-28.29.18.000 | 1 | 1 | 10 | |||
| 11 | Клапан обратный | ТО-28.29.20.000 | 1 | 1 | 11 | |||
| 12 | Коллектор сливной | ТО-28.78.02.000 | 1 | 1 | 12 | |||
| 13 | Рукав | ТО-28А.06.09.050-01 | 1 | 1 | 13 | |||
| 14 | Гидроцилиндр поворота руля | ТО-28А.08.06.000 | 2 | 2 | 14 | |||
| 15 | Реле давления | УГА1-06.00.000-02 | 1 | 1 | 15 | |||
| 16 | Соединение | УДП-02.01.020 | 1 | 1 | 16 | |||
| 17 | Штуцер | 342PL.06.09.001 | 3 | 3 | 17 | |||
| 18 | Штуцер | 342PL.06.09.002 | 1 | 1 | 18 | |||
| 19 | Штуцер | 342PL.08.00.003 | 1 | 1 | 19 | |||
| 20 | Штуцер | 342PL.08.00.004 | 1 | 1 | 20 | |||
| 21 | Штуцер | 342PL.08.00.006 | 1 | 1 | 21 | |||
| 22 | Тарелка | 342PL.08.00.008 | 1 | 1 | 22 | |||
| 23 | Шпилька | 342PL.08.00.009 | 4 | 4 | 23 | |||
| 24 | Штуцер | ТО-18.08.00.004 | 2 | 2 | 24 | |||
| 25 | Палец | ТО-18А.08.00.004 | 4 | 4 | 25 | |||
| 26 | Ригель | ТО-18А.08.00.007 | 3 | 3 | 26 | |||
| 27 | Держатель | ТО-18А.08.00.015 | 8 | 8 | 27 | |||
| 28 | Болт | ТО-28.08.00.001 | 2 | 2 | 28 | |||
| 29 | Штуцер | ТО-28.29.00.001 | 2 | 2 | 29 | |||
| 30 | Штуцер | ТО-28.78.00.004 | 1 | 1 | 30 | |||
| 31 | Штуцер | ТО-28.78.00.005 | 1 | 1 | 31 | |||
| 32 | Штуцер | УДП-01.03.001 | 3 | 3 | 32 | |||
| 33 | Штуцер | УДП-01.06.002 | 1 | 1 | 33 | |||
| 34 | Штуцер | УДП-01.12.004 | 2 | 2 | 34 | |||
| 35 | Заглушка | УДП-09.03.001 | 1 | 1 | 35 | |||
| 36 | Пробка | УДП-09.03.002 | 1 | 1 | 36 | |||
| 37 | Болт | М8х40.7796 | 2 | 2 | 37 | |||
| 38 | Болт | М8х80.7796 | 2 | 2 | 38 | |||
| 39 | Болт | М10х20.7796 | 4 | 4 | 39 | |||
| 40 | Болт | М12х20.7796 | 2 | 2 | 40 | |||
| 41 | Болт | М12х30.7796 | 8 | 8 | 41 | |||
| 42 | Гайка | М8.5915 | 2 | 2 | 42 | |||
| 43 | Гайка | М10.5915 | 4 | 4 | 43 | |||
| 44 | Контргайка | М14.15803 | 1 | 1 | 44 | |||
| 45 | Шайба | 8.6402 | 4 | 4 | 45 | |||
| 46 | Шайба | 10.6402 | 8 | 8 | 46 | |||
| 47 | Шайба | 12.6402 | 10 | 10 | 47 | |||
| 48 | Шайба | А8.02.11371 | 4 | 4 | 48 | |||
| 49 | КОЛЬЦО | 039-045-36.9833/18829 | 3 | 3 | 49 | |||
| 50 | КОЛЬЦО | 050-060-58.9833/18829 | 8 | 8 | 50 | |||
| 51 | Масленка | 1.3.19853 | 4 | 4 | 51 | |||
| 52 | прокладка | 14АО.23356 | 4 | 4 | 52 | |||
| 53 | прокладка | 16АО.23358 | 1 | 1 | 53 | |||
| 54 | прокладка | 22АО.23358 | 4 | 4 | 54 | |||
| 55 | Прокладка | 27АО.23358 | 6 | 6 | 55 | |||
| 56 | Рукав (L=мм) | 12х20-1,6.10362 | 1 | 1 | 56 | |||
| 57 | Рукав (L= мм) | 20х29-1,6.10362 | 2 | 2 | 57 | |||
| 59 | Гидроклапан обратный | 9КОТ16/3ТК | 1 | 1 | 59 | |||
| 60 | Клапан приоритетный | 141-11000 | 1 | 1 | 60 | |||
| 61 | Насос-дозатор | 1082.800 | 1 | 1 | 61 | |||
| 62 | Зажим TORRO | 12-20/9-C7W2 | 2 | 2 | 62 | |||
| 63 | Зажим TORRO | 20-32/9-C7W2 | 6 | 6 | 63 | |||
| 64 | Кабельная стяжка | КСЧ-140 | 1 | 1 | 64 | |||
| 65 | Рукав высокого давления | 1SNNP6х350A60A61 | 1 | 1 | 65 | |||
| 66 | Рукав (L=мм) | 1SNNP6х650A60A61 | 1 | 1 | 66 | |||
| 67 | Рукав высокого давления | 1SNNP6х1050A61A61 | 1 | 1 | 67 | |||
| 68 | Рукав высокого давления | 2SNNP13х1250A10spA10sp | 2 | 2 | 68 | |||
| 70 | Рукав высокого давления | 2SNNP13х1550A10spA13sp | 2 | 2 | 70 | |||
| 71 | Рукав высокого давления | 2SNNP16х600A11spA11sp | 1 | 1 | 71 | |||
| 72 | Рукав высокого давления | 2SNNP20х850A10spA10sp | 1 | 1 | 72 | |||
| 73 | Рукав высокого давления | 2SNNP20х650A10spA10sp | 1 | 1 | 73 | |||
| 75 | Шайба | ТО-18.08.02.009 | 1 | 1 | 75 |
