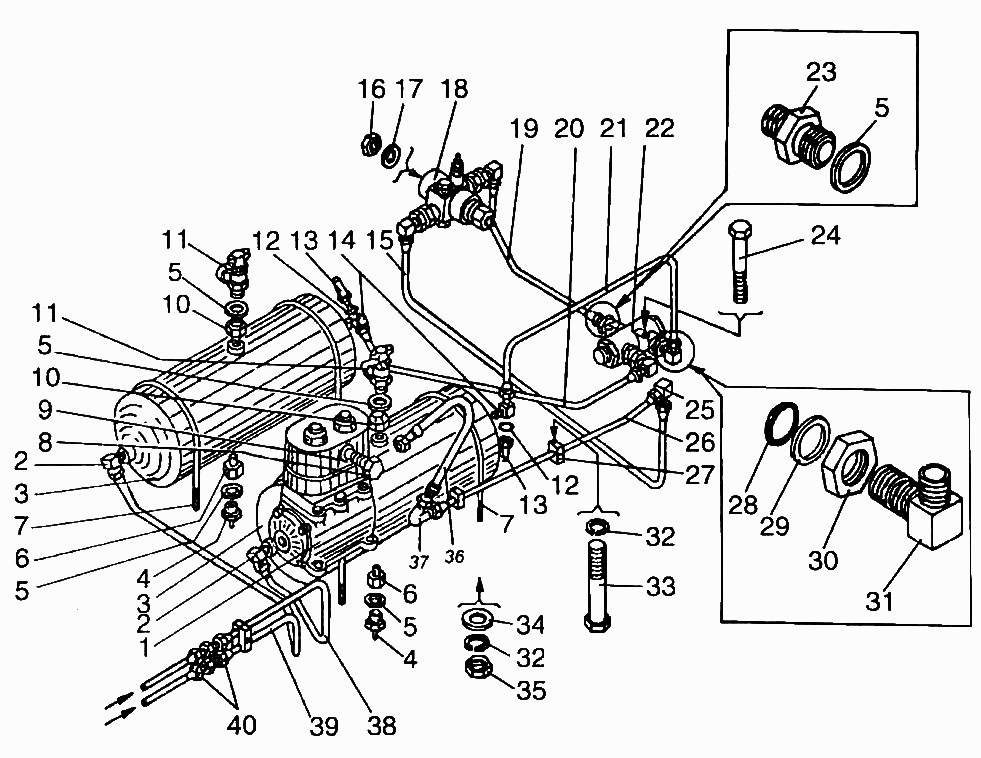

Пневмосистема
100%
Название детали
Установка компрессора
Заводской номер
ТО-18А.16.03.500
Количество на модель
1
№
1
Название детали
Угольник ввертной
Заводской номер
ТО-18.18.00.022
Количество на модель
2
№
2
Название детали
Баллон воздушный
Заводской номер
200-35.13.015
Количество на модель
2
№
3
Название детали
Клапан слива конденсата
Заводской номер
100-3513110
Количество на модель
2
№
4
Название детали
прокладка
Заводской номер
2М3.23358
Количество на модель
5
№
5
Название детали
Переходник
Заводской номер
ТО-28.18.00.004
Количество на модель
2
№
6
Название детали
Стремянка
Заводской номер
ТО-28.18.00.046-01
Количество на модель
4
№
7
Название детали
Пробка
Заводской номер
ТМ-59МГ.90.10.025
Количество на модель
1
№
8
Название детали
Переходник
Заводской номер
ТО-28.18.026-01
Количество на модель
1
№
9
Название детали
Переходник
Заводской номер
ТО-28.18.00.062
Количество на модель
2
№
10
Название детали
Клапан контрольного вывода
Заводской номер
13.1515310
Количество на модель
2
№
11
Название детали
прокладка
Заводской номер
12М3.23358
Количество на модель
2
№
12
Название детали
Датчик
Заводской номер
ММ124Д-38.10.600
Количество на модель
2
№
13
Название детали
Тройник
Заводской номер
ТО-28.18.00.015
Количество на модель
2
№
14
Название детали
Трубопровод
Заводской номер
ТО-28.18.00.110
Количество на модель
1
№
15
Название детали
Гайка
Заводской номер
М10.5915
Количество на модель
1
№
16
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
1
№
17
Название детали
Регулятор давления с предохранительным клапаном
Заводской номер
11.35 12.010
Количество на модель
1
№
18
Название детали
Трубопровод
Заводской номер
ТО-28.18.00.120
Количество на модель
1
№
19
Название детали
Трубопровод
Заводской номер
ТО-28.18.00.130
Количество на модель
1
№
20
Название детали
Трубопровод
Заводской номер
ТО-28.18.00.160
Количество на модель
1
№
21
Название детали
Клапан
Заводской номер
100-3515110
Количество на модель
1
№
22
Название детали
Штуцер
Заводской номер
ТО-28.18.00.064
Количество на модель
1
№
23
Название детали
Болт
Заводской номер
М8х70.7796
Количество на модель
2
№
24
Название детали
Угольник
Заводской номер
Д 565 4300 -18
Количество на модель
1
№
25
Название детали
Трубопровод
Заводской номер
ТО-28.18.00.100
Количество на модель
1
№
26
Название детали
Колодка
Заводской номер
ТО-28.18.00.042
Количество на модель
8
№
27
Название детали
КОЛЬЦО
Заводской номер
019-023-25.9833
Количество на модель
4
№
28
Название детали
Шайба
Заводской номер
ТО-28.18.00.019
Количество на модель
4
№
29
Название детали
Контргайка
Заводской номер
М22.15803
Количество на модель
4
№
30
Название детали
Угольник
Заводской номер
ТО-28.18.00.032
Количество на модель
5
№
31
Название детали
Шайба
Заводской номер
86402
Количество на модель
10
№
32
Название детали
Болт
Заводской номер
М8х50.7796
Количество на модель
2
№
33
Название детали
Шайба
Заводской номер
8х14.11371
Количество на модель
8
№
34
Название детали
Гайка
Заводской номер
М8.5915
Количество на модель
8
№
35
Название детали
Шланг гибкий
Заводской номер
120-3506085
Количество на модель
7
№
36
Название детали
Угольник
Заводской номер
ТО-28.18.00.027-01
Количество на модель
1
№
37
Название детали
Трубопровод
Заводской номер
ТО-28.18.00.170
Количество на модель
1
№
38
Название детали
Трубопровод
Заводской номер
ТО-28.18.00.140
Количество на модель
1
№
39
Название детали
Штуцер
Заводской номер
ТО-28.18.00.039-01
Количество на модель
2
№
40
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Установка компрессора | ТО-18А.16.03.500 | 1 | 1 | 1 | |||
| 2 | Угольник ввертной | ТО-18.18.00.022 | 2 | 2 | 2 | |||
| 3 | Баллон воздушный | 200-35.13.015 | 2 | 2 | 3 | |||
| 4 | Клапан слива конденсата | 100-3513110 | 2 | 2 | 4 | |||
| 5 | прокладка | 2М3.23358 | 5 | 5 | 5 | |||
| 6 | Переходник | ТО-28.18.00.004 | 2 | 2 | 6 | |||
| 7 | Стремянка | ТО-28.18.00.046-01 | 4 | 4 | 7 | |||
| 8 | Пробка | ТМ-59МГ.90.10.025 | 1 | 1 | 8 | |||
| 9 | Переходник | ТО-28.18.026-01 | 1 | 1 | 9 | |||
| 10 | Переходник | ТО-28.18.00.062 | 2 | 2 | 10 | |||
| 11 | Клапан контрольного вывода | 13.1515310 | 2 | 2 | 11 | |||
| 12 | прокладка | 12М3.23358 | 2 | 2 | 12 | |||
| 13 | Датчик | ММ124Д-38.10.600 | 2 | 2 | 13 | |||
| 14 | Тройник | ТО-28.18.00.015 | 2 | 2 | 14 | |||
| 15 | Трубопровод | ТО-28.18.00.110 | 1 | 1 | 15 | |||
| 16 | Гайка | М10.5915 | 1 | 1 | 16 | |||
| 17 | Шайба | 10.6402 | 1 | 1 | 17 | |||
| 18 | Регулятор давления с предохранительным клапаном | 11.35 12.010 | 1 | 1 | 18 | |||
| 19 | Трубопровод | ТО-28.18.00.120 | 1 | 1 | 19 | |||
| 20 | Трубопровод | ТО-28.18.00.130 | 1 | 1 | 20 | |||
| 21 | Трубопровод | ТО-28.18.00.160 | 1 | 1 | 21 | |||
| 22 | Клапан | 100-3515110 | 1 | 1 | 22 | |||
| 23 | Штуцер | ТО-28.18.00.064 | 1 | 1 | 23 | |||
| 24 | Болт | М8х70.7796 | 2 | 2 | 24 | |||
| 25 | Угольник | Д 565 4300 -18 | 1 | 1 | 25 | |||
| 26 | Трубопровод | ТО-28.18.00.100 | 1 | 1 | 26 | |||
| 27 | Колодка | ТО-28.18.00.042 | 8 | 8 | 27 | |||
| 28 | КОЛЬЦО | 019-023-25.9833 | 4 | 4 | 28 | |||
| 29 | Шайба | ТО-28.18.00.019 | 4 | 4 | 29 | |||
| 30 | Контргайка | М22.15803 | 4 | 4 | 30 | |||
| 31 | Угольник | ТО-28.18.00.032 | 5 | 5 | 31 | |||
| 32 | Шайба | 86402 | 10 | 10 | 32 | |||
| 33 | Болт | М8х50.7796 | 2 | 2 | 33 | |||
| 34 | Шайба | 8х14.11371 | 8 | 8 | 34 | |||
| 35 | Гайка | М8.5915 | 8 | 8 | 35 | |||
| 36 | Шланг гибкий | 120-3506085 | 7 | 7 | 36 | |||
| 37 | Угольник | ТО-28.18.00.027-01 | 1 | 1 | 37 | |||
| 38 | Трубопровод | ТО-28.18.00.170 | 1 | 1 | 38 | |||
| 39 | Трубопровод | ТО-28.18.00.140 | 1 | 1 | 39 | |||
| 40 | Штуцер | ТО-28.18.00.039-01 | 2 | 2 | 40 |
