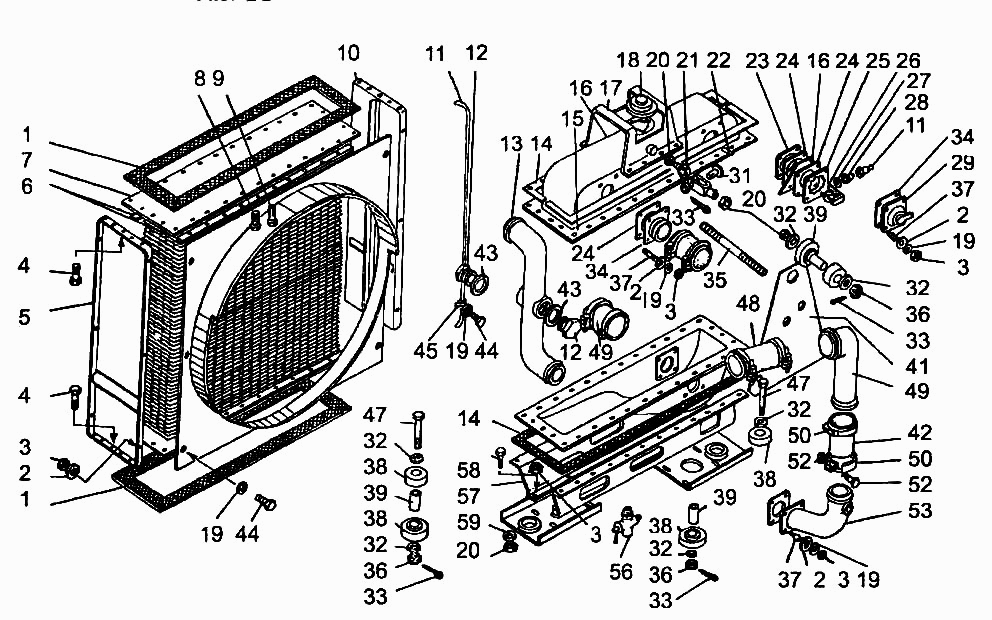

Установка радиатора
100%
Название детали
прокладка
Заводской номер
1404.У.13.118
Количество на модель
2
№
1
Название детали
Шайба
Заводской номер
8.11371
Количество на модель
4
№
2
Название детали
Гайка
Заводской номер
М8.5915
Количество на модель
78
№
3
Название детали
Болт
Заводской номер
М8х25.7796
Количество на модель
40
№
4
Название детали
Стойка радиатора левая
Заводской номер
85У.13.329
Количество на модель
1
№
5
Название детали
Накладка
Заводской номер
1404.У.13.117
Количество на модель
4
№
6
Название детали
Пластина опорная
Заводской номер
77У.13.112
Количество на модель
2
№
7
Название детали
Болт
Заводской номер
М8х35.7796
Количество на модель
2
№
8
Название детали
Болт
Заводской номер
М8х20.7796
Количество на модель
4
№
9
Название детали
Стойка радиатора правая
Заводской номер
85У.13.330
Количество на модель
1
№
10
Название детали
Трубка пароотводная
Заводской номер
1404.У.13337
Количество на модель
1
№
11
Название детали
Пробка
Заводской номер
ТО-18.02.10.001
Количество на модель
2
№
12
Название детали
Патрубок
Заводской номер
ТО-18.02.10.010
Количество на модель
1
№
13
Название детали
Накладка угловая
Заводской номер
1404.У.13.121
Количество на модель
4
№
14
Название детали
Внешняя подкладка
Заводской номер
1404.У.13.122
Количество на модель
4
№
15
Название детали
Бак радиатора верхний
Заводской номер
85У.13.301
Количество на модель
1
№
16
Название детали
Кронштейн верхнего бака
Заводской номер
85У.13.336
Количество на модель
1
№
17
Название детали
Крышка заливной горловины в сборе
Заводской номер
85У.13.052
Количество на модель
1
№
18
Название детали
Сгибающая шайба
Заводской номер
ТО-18.02.10.019
Количество на модель
6
№
19
Название детали
Гайка
Заводской номер
М12.5915
Количество на модель
3
№
20
Название детали
Проушина
Заводской номер
1404.13.127-2
Количество на модель
1
№
21
Название детали
Трубка паровая
Заводской номер
77У.13320
Количество на модель
1
№
22
Название детали
Фланец
Заводской номер
1404.13.109
Количество на модель
1
№
23
Название детали
прокладка
Заводской номер
1404.13.133
Количество на модель
3
№
24
Название детали
Седло клапана
Заводской номер
85У.13.318
Количество на модель
1
№
25
Название детали
Клапан паровоздушный в сборе
Заводской номер
77У.13.020
Количество на модель
1
№
26
Название детали
Кольцо уплотняющее
Заводской номер
77.13.180
Количество на модель
1
№
27
Название детали
Штуцер
Заводской номер
77.13.181-1
Количество на модель
1
№
28
Название детали
Корпус паровоздушного клапана
Заводской номер
85У.13.306
Количество на модель
1
№
29
Название детали
Вот
Заводской номер
1404.13.112
Количество на модель
1
№
30
Название детали
Вилка
Заводской номер
МС-59.1750.02
Количество на модель
1
№
31
Название детали
Шайба
Заводской номер
12.11371
Количество на модель
6
№
32
Название детали
Шплинт
Заводской номер
32х25.397
Количество на модель
1
№
33
Название детали
Патрубок верхнего бака
Заводской номер
1414.13.107
Количество на модель
1
№
34
Название детали
Тяга
Заводской номер
ТО-18.02.10.301
Количество на модель
1
№
35
Название детали
Орех
Заводской номер
М12.5918
Количество на модель
3
№
36
Название детали
Шпилька
Заводской номер
М18х25.11765
Количество на модель
16
№
37
Название детали
Подушка
Заводской номер
Д-565-3920-00
Количество на модель
6
№
38
Название детали
Втулка
Заводской номер
ТО-18.02.10.005
Количество на модель
3
№
39
Название детали
Бонка
Заводской номер
85У.13.334
Количество на модель
1
№
40
Название детали
Кронштейн
Заводской номер
ТО-18.02.10.008
Количество на модель
1
№
41
Название детали
Рукав- деталь
Заводской номер
60-110-3.380056107
Количество на модель
2
№
42
Название детали
Шайба
Заводской номер
ТО-18.06.00.233
Количество на модель
2
№
43
Название детали
Болт
Заводской номер
М8х16.7796
Количество на модель
6
№
44
Название детали
Скоба
Заводской номер
77.13.132
Количество на модель
2
№
45
Название детали
Кожух вентилятора
Заводской номер
1404.13138
Количество на модель
1
№
46
Название детали
Болт
Заводской номер
ТО-18.02.10.016
Количество на модель
4
№
47
Название детали
Рукав- деталь
Заводской номер
60-165-3.380056107
Количество на модель
2
№
48
Название детали
Патрубок
Заводской номер
ТО-18.02.10.014
Количество на модель
1
№
49
Название детали
Хомут
Заводской номер
ТО-18.02.10.940
Количество на модель
8
№
50
Название детали
Болт
Заводской номер
Д-902 48.00.019
Количество на модель
3
№
52
Название детали
Пластина
Заводской номер
ТО-18.02.10.013
Количество на модель
1
№
53
Название детали
Кронштейн нижний
Заводской номер
ТО-18.02.10.700
Количество на модель
2
№
54
Название детали
Стенка основания радиатора
Заводской номер
85У.13.305
Количество на модель
1
№
55
Название детали
Краник спускной
Заводской номер
КР2-1/4"
Количество на модель
1
№
56
Название детали
Стенка основания радиатора
Заводской номер
85У.13.304
Количество на модель
1
№
57
Название детали
Болт
Заводской номер
М12х60.7796
Количество на модель
4
№
58
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
8
№
59
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | прокладка | 1404.У.13.118 | 2 | 2 | 1 | |||
| 2 | Шайба | 8.11371 | 4 | 4 | 2 | |||
| 3 | Гайка | М8.5915 | 78 | 78 | 3 | |||
| 4 | Болт | М8х25.7796 | 40 | 40 | 4 | |||
| 5 | Стойка радиатора левая | 85У.13.329 | 1 | 1 | 5 | |||
| 6 | Накладка | 1404.У.13.117 | 4 | 4 | 6 | |||
| 7 | Пластина опорная | 77У.13.112 | 2 | 2 | 7 | |||
| 8 | Болт | М8х35.7796 | 2 | 2 | 8 | |||
| 9 | Болт | М8х20.7796 | 4 | 4 | 9 | |||
| 10 | Стойка радиатора правая | 85У.13.330 | 1 | 1 | 10 | |||
| 11 | Трубка пароотводная | 1404.У.13337 | 1 | 1 | 11 | |||
| 12 | Пробка | ТО-18.02.10.001 | 2 | 2 | 12 | |||
| 13 | Патрубок | ТО-18.02.10.010 | 1 | 1 | 13 | |||
| 14 | Накладка угловая | 1404.У.13.121 | 4 | 4 | 14 | |||
| 15 | Внешняя подкладка | 1404.У.13.122 | 4 | 4 | 15 | |||
| 16 | Бак радиатора верхний | 85У.13.301 | 1 | 1 | 16 | |||
| 17 | Кронштейн верхнего бака | 85У.13.336 | 1 | 1 | 17 | |||
| 18 | Крышка заливной горловины в сборе | 85У.13.052 | 1 | 1 | 18 | |||
| 19 | Сгибающая шайба | ТО-18.02.10.019 | 6 | 6 | 19 | |||
| 20 | Гайка | М12.5915 | 3 | 3 | 20 | |||
| 21 | Проушина | 1404.13.127-2 | 1 | 1 | 21 | |||
| 22 | Трубка паровая | 77У.13320 | 1 | 1 | 22 | |||
| 23 | Фланец | 1404.13.109 | 1 | 1 | 23 | |||
| 24 | прокладка | 1404.13.133 | 3 | 3 | 24 | |||
| 25 | Седло клапана | 85У.13.318 | 1 | 1 | 25 | |||
| 26 | Клапан паровоздушный в сборе | 77У.13.020 | 1 | 1 | 26 | |||
| 27 | Кольцо уплотняющее | 77.13.180 | 1 | 1 | 27 | |||
| 28 | Штуцер | 77.13.181-1 | 1 | 1 | 28 | |||
| 29 | Корпус паровоздушного клапана | 85У.13.306 | 1 | 1 | 29 | |||
| 30 | Вот | 1404.13.112 | 1 | 1 | 30 | |||
| 31 | Вилка | МС-59.1750.02 | 1 | 1 | 31 | |||
| 32 | Шайба | 12.11371 | 6 | 6 | 32 | |||
| 33 | Шплинт | 32х25.397 | 1 | 1 | 33 | |||
| 34 | Патрубок верхнего бака | 1414.13.107 | 1 | 1 | 34 | |||
| 35 | Тяга | ТО-18.02.10.301 | 1 | 1 | 35 | |||
| 36 | Орех | М12.5918 | 3 | 3 | 36 | |||
| 37 | Шпилька | М18х25.11765 | 16 | 16 | 37 | |||
| 38 | Подушка | Д-565-3920-00 | 6 | 6 | 38 | |||
| 39 | Втулка | ТО-18.02.10.005 | 3 | 3 | 39 | |||
| 40 | Бонка | 85У.13.334 | 1 | 1 | 40 | |||
| 41 | Кронштейн | ТО-18.02.10.008 | 1 | 1 | 41 | |||
| 42 | Рукав- деталь | 60-110-3.380056107 | 2 | 2 | 42 | |||
| 43 | Шайба | ТО-18.06.00.233 | 2 | 2 | 43 | |||
| 44 | Болт | М8х16.7796 | 6 | 6 | 44 | |||
| 45 | Скоба | 77.13.132 | 2 | 2 | 45 | |||
| 46 | Кожух вентилятора | 1404.13138 | 1 | 1 | 46 | |||
| 47 | Болт | ТО-18.02.10.016 | 4 | 4 | 47 | |||
| 48 | Рукав- деталь | 60-165-3.380056107 | 2 | 2 | 48 | |||
| 49 | Патрубок | ТО-18.02.10.014 | 1 | 1 | 49 | |||
| 50 | Хомут | ТО-18.02.10.940 | 8 | 8 | 50 | |||
| 52 | Болт | Д-902 48.00.019 | 3 | 3 | 52 | |||
| 53 | Пластина | ТО-18.02.10.013 | 1 | 1 | 53 | |||
| 54 | Кронштейн нижний | ТО-18.02.10.700 | 2 | 2 | 54 | |||
| 55 | Стенка основания радиатора | 85У.13.305 | 1 | 1 | 55 | |||
| 56 | Краник спускной | КР2-1/4" | 1 | 1 | 56 | |||
| 57 | Стенка основания радиатора | 85У.13.304 | 1 | 1 | 57 | |||
| 58 | Болт | М12х60.7796 | 4 | 4 | 58 | |||
| 59 | Шайба | 12.6402 | 8 | 8 | 59 |
