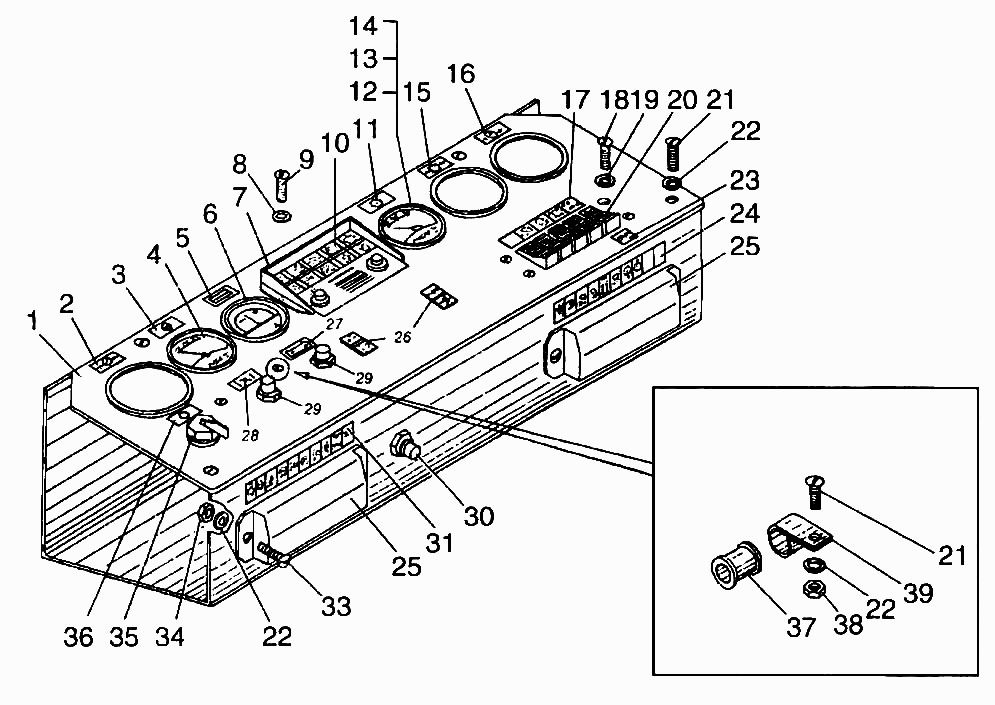

Электросистема пульта
100%
Название детали
Панель
Заводской номер
ТО-28.47.07.110
Количество на модель
1
№
1
Название детали
Таблица
Заводской номер
ТО-28.47.07.101
Количество на модель
1
№
2
Название детали
Таблица
Заводской номер
ТО-28.47.07.101-01
Количество на модель
1
№
3
Название детали
Приемник указателя температуры
Заводской номер
УК 133АВ-Э
Количество на модель
1
№
4
Название детали
Приемник указателя температуры
Заводской номер
УК 133АВ -Т
Количество на модель
1
№
4
Название детали
Таблица
Заводской номер
ТО-28.47.07.101-02
Количество на модель
2
№
5
Название детали
Указатель тока
Заводской номер
АП 171А-3
Количество на модель
1
№
6
Название детали
Указатель тока
Заводской номер
АП 171А
Количество на модель
1
№
6
Название детали
Козырек
Заводской номер
ТО-28.47.07.105
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
46402
Количество на модель
2
№
8
Название детали
Винт
Заводской номер
ВМ4х10.17473
Количество на модель
№
9
Название детали
Устройство отображения информации
Заводской номер
ТО-28.47.07.600-01
Количество на модель
1
№
10
Название детали
Устройство отображения информации
Заводской номер
УОИ-21-02
Количество на модель
1
№
10
Название детали
Таблица
Заводской номер
ТО-28.47.07.101-05
Количество на модель
1
№
11
Название детали
Приемник указателя температуры масла
Заводской номер
УК133АМ-3
Количество на модель
1
№
12
Название детали
Приемник указателя температуры масла
Заводской номер
УК 133АМ-Т
Количество на модель
1
№
12
Название детали
Лампа
Заводской номер
А12-4.2023
Количество на модель
6
№
13
Название детали
Патрон лампы
Заводской номер
ЛВ211-329
Количество на модель
6
№
14
Название детали
Таблица
Заводской номер
ТО-28.47.07.101-06
Количество на модель
1
№
15
Название детали
Таблица
Заводской номер
ТО-28.47.07.101-07
Количество на модель
1
№
16
Название детали
Таблица
Заводской номер
ТО-28.47.07.102
Количество на модель
1
№
17
Название детали
Винт
Заводской номер
ВМ5х16.17473
Количество на модель
4
№
18
Название детали
Шайба
Заводской номер
5.6402
Количество на модель
4
№
19
Название детали
Блок клавишных выключателей
Заводской номер
53.3710-02
Количество на модель
1
№
20
Название детали
Блок клавишных выключателей
Заводской номер
533710-0217-3
Количество на модель
1
№
20
Название детали
Винт
Заводской номер
ВМ6х16.17473
Количество на модель
15
№
21
Название детали
Шайба
Заводской номер
6.6402
Количество на модель
13
№
22
Название детали
Таблица
Заводской номер
ТО-28.47.07.101-08
Количество на модель
1
№
23
Название детали
Таблица
Заводской номер
ТО-28.4707.103-01
Количество на модель
1
№
24
Название детали
Блок плавких предохранителей
Заводской номер
ПР112
Количество на модель
2
№
25
Название детали
Лампа контрольная
Заводской номер
2202.3803-13
Количество на модель
2
№
26
Название детали
Контрольная лампа дальнего света
Заводской номер
2202.3803-07
Количество на модель
1
№
27
Название детали
Контрольная лампа дальнего света
Заводской номер
2202.3803-28
Количество на модель
1
№
28
Название детали
Переключатель 11.3704
Заводской номер
11.3704
Количество на модель
2
№
29
Название детали
Кнопка контроля схемы сигнализации ВК322 ТУ37.003.402-73
Заводской номер
ВК322
Количество на модель
1
№
30
Название детали
Таблица
Заводской номер
ТО-28.47.07.103
Количество на модель
1
№
31
Название детали
Таблица
Заводской номер
ТО-28.47.07101-04
Количество на модель
1
№
32
Название детали
Винт
Заводской номер
ВМ6х20.17473
Количество на модель
4
№
33
Название детали
Орех
Заводской номер
М6.5915
Количество на модель
1
№
34
Название детали
Замок включатель
Заводской номер
ВК 856
Количество на модель
1
№
35
Название детали
Замок- выключатель
Заводской номер
ВК 856-Э
Количество на модель
1
№
35
Название детали
Таблица
Заводской номер
ТО-28.47.101-03
Количество на модель
1
№
36
Название детали
Втулка
Заводской номер
ДЭ-224А.47 00.003
Количество на модель
4
№
37
Название детали
Орех
Заводской номер
М6.5916
Количество на модель
11
№
38
Название детали
Хомут
Заводской номер
ТО-8А.11.00.011
Количество на модель
4
№
39
Название детали
Лампа контрольная
Заводской номер
2202.3803-16
Количество на модель
1
№
40
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Панель | ТО-28.47.07.110 | 1 | 1 | 1 | |||
| 2 | Таблица | ТО-28.47.07.101 | 1 | 1 | 2 | |||
| 3 | Таблица | ТО-28.47.07.101-01 | 1 | 1 | 3 | |||
| 4 | Приемник указателя температуры | УК 133АВ-Э | 1 | 1 | 4 | |||
| 4 | Приемник указателя температуры | УК 133АВ -Т | 1 | 1 | 4 | |||
| 5 | Таблица | ТО-28.47.07.101-02 | 2 | 2 | 5 | |||
| 6 | Указатель тока | АП 171А-3 | 1 | 1 | 6 | |||
| 6 | Указатель тока | АП 171А | 1 | 1 | 6 | |||
| 7 | Козырек | ТО-28.47.07.105 | 1 | 1 | 7 | |||
| 8 | Шайба | 46402 | 2 | 2 | 8 | |||
| 9 | Винт | ВМ4х10.17473 | 9 | |||||
| 10 | Устройство отображения информации | ТО-28.47.07.600-01 | 1 | 1 | 10 | |||
| 10 | Устройство отображения информации | УОИ-21-02 | 1 | 1 | 10 | |||
| 11 | Таблица | ТО-28.47.07.101-05 | 1 | 1 | 11 | |||
| 12 | Приемник указателя температуры масла | УК133АМ-3 | 1 | 1 | 12 | |||
| 12 | Приемник указателя температуры масла | УК 133АМ-Т | 1 | 1 | 12 | |||
| 13 | Лампа | А12-4.2023 | 6 | 6 | 13 | |||
| 14 | Патрон лампы | ЛВ211-329 | 6 | 6 | 14 | |||
| 15 | Таблица | ТО-28.47.07.101-06 | 1 | 1 | 15 | |||
| 16 | Таблица | ТО-28.47.07.101-07 | 1 | 1 | 16 | |||
| 17 | Таблица | ТО-28.47.07.102 | 1 | 1 | 17 | |||
| 18 | Винт | ВМ5х16.17473 | 4 | 4 | 18 | |||
| 19 | Шайба | 5.6402 | 4 | 4 | 19 | |||
| 20 | Блок клавишных выключателей | 53.3710-02 | 1 | 1 | 20 | |||
| 20 | Блок клавишных выключателей | 533710-0217-3 | 1 | 1 | 20 | |||
| 21 | Винт | ВМ6х16.17473 | 15 | 15 | 21 | |||
| 22 | Шайба | 6.6402 | 13 | 13 | 22 | |||
| 23 | Таблица | ТО-28.47.07.101-08 | 1 | 1 | 23 | |||
| 24 | Таблица | ТО-28.4707.103-01 | 1 | 1 | 24 | |||
| 25 | Блок плавких предохранителей | ПР112 | 2 | 2 | 25 | |||
| 26 | Лампа контрольная | 2202.3803-13 | 2 | 2 | 26 | |||
| 27 | Контрольная лампа дальнего света | 2202.3803-07 | 1 | 1 | 27 | |||
| 28 | Контрольная лампа дальнего света | 2202.3803-28 | 1 | 1 | 28 | |||
| 29 | Переключатель 11.3704 | 11.3704 | 2 | 2 | 29 | |||
| 30 | Кнопка контроля схемы сигнализации ВК322 ТУ37.003.402-73 | ВК322 | 1 | 1 | 30 | |||
| 31 | Таблица | ТО-28.47.07.103 | 1 | 1 | 31 | |||
| 32 | Таблица | ТО-28.47.07101-04 | 1 | 1 | 32 | |||
| 33 | Винт | ВМ6х20.17473 | 4 | 4 | 33 | |||
| 34 | Орех | М6.5915 | 1 | 1 | 34 | |||
| 35 | Замок включатель | ВК 856 | 1 | 1 | 35 | |||
| 35 | Замок- выключатель | ВК 856-Э | 1 | 1 | 35 | |||
| 36 | Таблица | ТО-28.47.101-03 | 1 | 1 | 36 | |||
| 37 | Втулка | ДЭ-224А.47 00.003 | 4 | 4 | 37 | |||
| 38 | Орех | М6.5916 | 11 | 11 | 38 | |||
| 39 | Хомут | ТО-8А.11.00.011 | 4 | 4 | 39 | |||
| 40 | Лампа контрольная | 2202.3803-16 | 1 | 1 | 40 |
