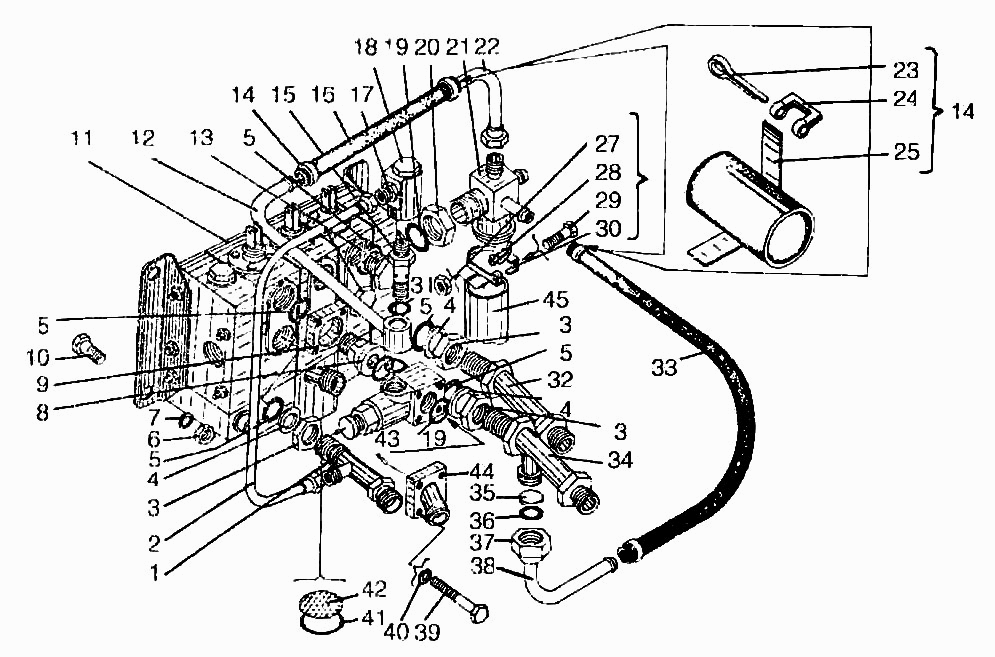

Гидробак
100%
Название детали
Тройник поворотный
Заводской номер
то-28.30.01.300
Количество на модель
1
№
1
Название детали
Трубопровод
Заводской номер
ТО-28.26.02.210
Количество на модель
1
№
2
Название детали
Орех
Заводской номер
То-18А.26.00.001
Количество на модель
3
№
3
Название детали
Шайба
Заводской номер
ТО-18А.26.00.002
Количество на модель
3
№
4
Название детали
КОЛЬЦО
Заводской номер
029-035-36.9833
Количество на модель
3
№
5
Название детали
Орех
Заводской номер
М16.5915
Количество на модель
3
№
6
Название детали
Шайба
Заводской номер
16.6402
Количество на модель
3
№
7
Название детали
Штуцер
Заводской номер
ТО-28 26.01.003
Количество на модель
1
№
8
Название детали
Фланец
Заводской номер
ТО-28.26.01.006
Количество на модель
1
№
9
Название детали
Болт
Заводской номер
М16х30.7796
Количество на модель
3
№
10
Название детали
Распределитель
Заводской номер
РС25.20-20-20-01-021-01 -30
Количество на модель
1
№
11
Название детали
Трубопровод
Заводской номер
ТО-28.30.01 320
Количество на модель
1
№
12
Название детали
Пробка
Заводской номер
ТО-18.06.00.023
Количество на модель
2
№
13
Название детали
Хомут
Заводской номер
ТО-18 02.02.600 -01
Количество на модель
4
№
14
Название детали
Штуцер проходной
Заводской номер
ТО-28.26.01.007
Количество на модель
1
№
15
Название детали
Рукав (L= мм)
Заводской номер
16х25.0-16.10362
Количество на модель
1
№
16
Название детали
Штуцер
Заводской номер
ЛО-16.70.00.011
Количество на модель
1
№
17
Название детали
Гидроклапан обратный
Заводской номер
Г51-32
Количество на модель
1
№
18
Название детали
КОЛЬЦО
Заводской номер
039-045 -36.9833
Количество на модель
2
№
19
Название детали
Орех
Заводской номер
ТО-18.08.00.033
Количество на модель
1
№
20
Название детали
Коллектор
Заводской номер
ТО-28.30.01.260
Количество на модель
1
№
21
Название детали
Трубопровод
Заводской номер
то-28.30.01.310
Количество на модель
1
№
22
Название детали
Шплинт
Заводской номер
ТО-18.02.02.602
Количество на модель
1
№
23
Название детали
Серьга
Заводской номер
ТО-18.02.02 601
Количество на модель
1
№
24
Название детали
Лента
Заводской номер
ТО-13 02.02.603 -02
Количество на модель
1
№
25
Название детали
Хомут
Заводской номер
ЛО-16.90.00.920
Количество на модель
2
№
26
Название детали
Гайка
Заводской номер
М8.5915
Количество на модель
1
№
27
Название детали
Вкладыш
Заводской номер
ЛО-16.90.00.922
Количество на модель
1
№
28
Название детали
Болт
Заводской номер
М8х50.7796
Количество на модель
1
№
29
Название детали
Хомут
Заводской номер
ЛО-16.90.00.921
Количество на модель
1
№
30
Название детали
КОЛЬЦО
Заводской номер
Д-565.4600 -30
Количество на модель
1
№
31
Название детали
Трубопровод
Заводской номер
ТО-18В.06.01.300
Количество на модель
1
№
32
Название детали
Рукав (L= мм)
Заводской номер
16х25 0-16 10362
Количество на модель
1
№
33
Название детали
Трубопровод
Заводской номер
ТО-186.06.01.200
Количество на модель
1
№
34
Название детали
Шайба
Заводской номер
ТО-18А.26.00.005
Количество на модель
1
№
35
Название детали
КОЛЬЦО
Заводской номер
020-025-30.9833
Количество на модель
1
№
36
Название детали
Орех
Заводской номер
ТО-18.07.00.111
Количество на модель
1
№
37
Название детали
Трубопровод
Заводской номер
ТО-18А.26.00.160
Количество на модель
1
№
38
Название детали
Болт
Заводской номер
М10х 100.7796
Количество на модель
4
№
39
Название детали
Шайба
Заводской номер
10 6402
Количество на модель
22
№
40
Название детали
КОЛЬЦО
Заводской номер
025-030-30.9833
Количество на модель
1
№
41
Название детали
Сетка
Заводской номер
ТО-18А.26.01.007
Количество на модель
1
№
42
Название детали
Клапан предохранительный
Заводской номер
521.20.06.00
Количество на модель
1
№
43
Название детали
Штуцер фланцевый
Заводской номер
ТО-28.30.01 350
Количество на модель
1
№
44
Название детали
Рукав (L= мм)
Заводской номер
48х-62 0-16 10362
Количество на модель
1
№
45
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Тройник поворотный | то-28.30.01.300 | 1 | 1 | 1 | |||
| 2 | Трубопровод | ТО-28.26.02.210 | 1 | 1 | 2 | |||
| 3 | Орех | То-18А.26.00.001 | 3 | 3 | 3 | |||
| 4 | Шайба | ТО-18А.26.00.002 | 3 | 3 | 4 | |||
| 5 | КОЛЬЦО | 029-035-36.9833 | 3 | 3 | 5 | |||
| 6 | Орех | М16.5915 | 3 | 3 | 6 | |||
| 7 | Шайба | 16.6402 | 3 | 3 | 7 | |||
| 8 | Штуцер | ТО-28 26.01.003 | 1 | 1 | 8 | |||
| 9 | Фланец | ТО-28.26.01.006 | 1 | 1 | 9 | |||
| 10 | Болт | М16х30.7796 | 3 | 3 | 10 | |||
| 11 | Распределитель | РС25.20-20-20-01-021-01 -30 | 1 | 1 | 11 | |||
| 12 | Трубопровод | ТО-28.30.01 320 | 1 | 1 | 12 | |||
| 13 | Пробка | ТО-18.06.00.023 | 2 | 2 | 13 | |||
| 14 | Хомут | ТО-18 02.02.600 -01 | 4 | 4 | 14 | |||
| 15 | Штуцер проходной | ТО-28.26.01.007 | 1 | 1 | 15 | |||
| 16 | Рукав (L= мм) | 16х25.0-16.10362 | 1 | 1 | 16 | |||
| 17 | Штуцер | ЛО-16.70.00.011 | 1 | 1 | 17 | |||
| 18 | Гидроклапан обратный | Г51-32 | 1 | 1 | 18 | |||
| 19 | КОЛЬЦО | 039-045 -36.9833 | 2 | 2 | 19 | |||
| 20 | Орех | ТО-18.08.00.033 | 1 | 1 | 20 | |||
| 21 | Коллектор | ТО-28.30.01.260 | 1 | 1 | 21 | |||
| 22 | Трубопровод | то-28.30.01.310 | 1 | 1 | 22 | |||
| 23 | Шплинт | ТО-18.02.02.602 | 1 | 1 | 23 | |||
| 24 | Серьга | ТО-18.02.02 601 | 1 | 1 | 24 | |||
| 25 | Лента | ТО-13 02.02.603 -02 | 1 | 1 | 25 | |||
| 26 | Хомут | ЛО-16.90.00.920 | 2 | 2 | 26 | |||
| 27 | Гайка | М8.5915 | 1 | 1 | 27 | |||
| 28 | Вкладыш | ЛО-16.90.00.922 | 1 | 1 | 28 | |||
| 29 | Болт | М8х50.7796 | 1 | 1 | 29 | |||
| 30 | Хомут | ЛО-16.90.00.921 | 1 | 1 | 30 | |||
| 31 | КОЛЬЦО | Д-565.4600 -30 | 1 | 1 | 31 | |||
| 32 | Трубопровод | ТО-18В.06.01.300 | 1 | 1 | 32 | |||
| 33 | Рукав (L= мм) | 16х25 0-16 10362 | 1 | 1 | 33 | |||
| 34 | Трубопровод | ТО-186.06.01.200 | 1 | 1 | 34 | |||
| 35 | Шайба | ТО-18А.26.00.005 | 1 | 1 | 35 | |||
| 36 | КОЛЬЦО | 020-025-30.9833 | 1 | 1 | 36 | |||
| 37 | Орех | ТО-18.07.00.111 | 1 | 1 | 37 | |||
| 38 | Трубопровод | ТО-18А.26.00.160 | 1 | 1 | 38 | |||
| 39 | Болт | М10х 100.7796 | 4 | 4 | 39 | |||
| 40 | Шайба | 10 6402 | 22 | 22 | 40 | |||
| 41 | КОЛЬЦО | 025-030-30.9833 | 1 | 1 | 41 | |||
| 42 | Сетка | ТО-18А.26.01.007 | 1 | 1 | 42 | |||
| 43 | Клапан предохранительный | 521.20.06.00 | 1 | 1 | 43 | |||
| 44 | Штуцер фланцевый | ТО-28.30.01 350 | 1 | 1 | 44 | |||
| 45 | Рукав (L= мм) | 48х-62 0-16 10362 | 1 | 1 | 45 |
