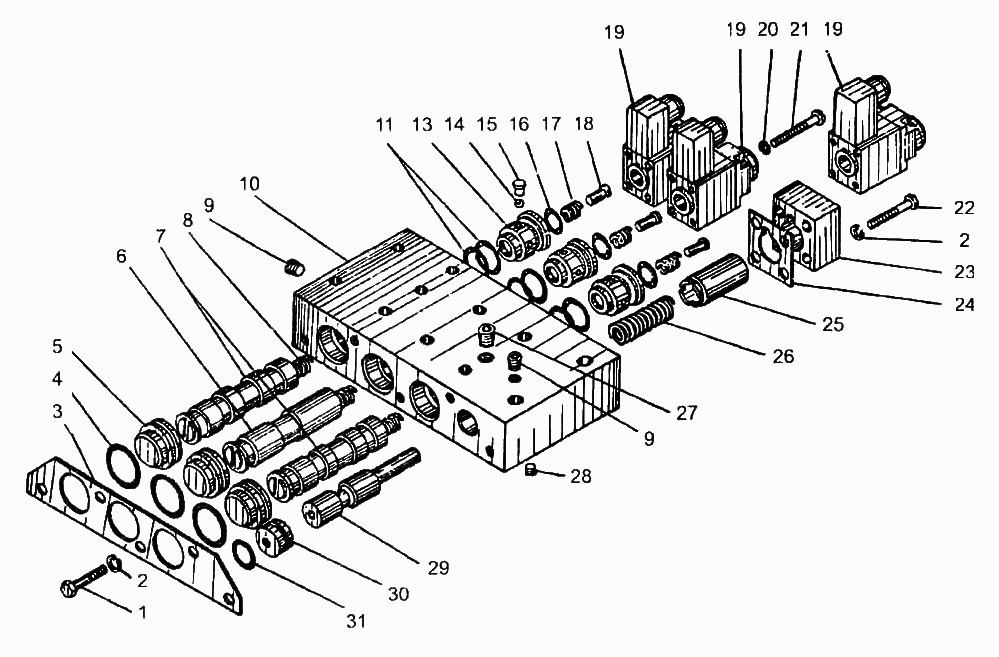

Механизм управления
100%
Название детали
Болт
Заводской номер
М8х20.7808
Количество на модель
5
№
1
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
5
№
2
Название детали
Крышка
Заводской номер
У35605М-03.005 -05
Количество на модель
1
№
3
Название детали
КОЛЬЦО
Заводской номер
030-055-50 9833
Количество на модель
5
№
4
Название детали
Крышка
Заводской номер
У35.605М-03.007 -03
Количество на модель
3
№
5
Название детали
Золотник
Заводской номер
У35.605М-03 070
Количество на модель
1
№
6
Название детали
Золотник
Заводской номер
У35.605М-03 060
Количество на модель
2
№
7
Название детали
Пружина
Заводской номер
У35.605М-03.008
Количество на модель
3
№
8
Название детали
Пробка
Заводской номер
1-1/8".22-1624 18 -4
Количество на модель
2
№
9
Название детали
корпус
Заводской номер
У35.605М-03.002 -03
Количество на модель
1
№
10
Название детали
КОЛЬЦО
Заводской номер
025-028-30.9855
Количество на модель
6
№
11
Название детали
Регулирующий клапан
Заводской номер
У35605М-03.040
Количество на модель
3
№
12
Название детали
корпус
Заводской номер
У35605М-03 041
Количество на модель
3
№
13
Название детали
Шар
Заводской номер
5.556-10.3722
Количество на модель
3
№
14
Название детали
Заглушка
Заводской номер
У35.605М-03.042
Количество на модель
3
№
15
Название детали
КОЛЬЦО
Заводской номер
016-019-19.9833
Количество на модель
3
№
16
Название детали
Пружина
Заводской номер
У35.605М-03.011
Количество на модель
3
№
17
Название детали
Толкатель
Заводской номер
У35.605М-03.009
Количество на модель
3
№
18
Название детали
Электромагнит
Заводской номер
ЭМ24-52412-65-73(246)
Количество на модель
3
№
19
Название детали
Шайба
Заводской номер
4.6402
Количество на модель
12
№
20
Название детали
Винт
Заводской номер
ВМ4х70.17473
Количество на модель
12
№
21
Название детали
Болт
Заводской номер
М8х45.7808
Количество на модель
4
№
22
Название детали
Крышка
Заводской номер
У35.605М-03 004
Количество на модель
1
№
23
Название детали
прокладка
Заводской номер
У35.605М-03.005
Количество на модель
1
№
24
Название детали
Поршень
Заводской номер
У35.605№03.017
Количество на модель
1
№
25
Название детали
Пружина
Заводской номер
У35.605М-03.018
Количество на модель
1
№
26
Название детали
Пробка
Заводской номер
1-1/4".22-1624.18-84
Количество на модель
1
№
27
Название детали
Дроссель
Заводской номер
У35.605М-03 003
Количество на модель
1
№
28
Название детали
Золотник
Заводской номер
У35.605М-03.016
Количество на модель
1
№
29
Название детали
Втулка
Заводской номер
У35.605М-04 005
Количество на модель
1
№
30
Название детали
КОЛЬЦО
Заводской номер
018-022-25.9833
Количество на модель
1
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | М8х20.7808 | 5 | 5 | 1 | |||
| 2 | Шайба | 8.6402 | 5 | 5 | 2 | |||
| 3 | Крышка | У35605М-03.005 -05 | 1 | 1 | 3 | |||
| 4 | КОЛЬЦО | 030-055-50 9833 | 5 | 5 | 4 | |||
| 5 | Крышка | У35.605М-03.007 -03 | 3 | 3 | 5 | |||
| 6 | Золотник | У35.605М-03 070 | 1 | 1 | 6 | |||
| 7 | Золотник | У35.605М-03 060 | 2 | 2 | 7 | |||
| 8 | Пружина | У35.605М-03.008 | 3 | 3 | 8 | |||
| 9 | Пробка | 1-1/8".22-1624 18 -4 | 2 | 2 | 9 | |||
| 10 | корпус | У35.605М-03.002 -03 | 1 | 1 | 10 | |||
| 11 | КОЛЬЦО | 025-028-30.9855 | 6 | 6 | 11 | |||
| 12 | Регулирующий клапан | У35605М-03.040 | 3 | 3 | 12 | |||
| 13 | корпус | У35605М-03 041 | 3 | 3 | 13 | |||
| 14 | Шар | 5.556-10.3722 | 3 | 3 | 14 | |||
| 15 | Заглушка | У35.605М-03.042 | 3 | 3 | 15 | |||
| 16 | КОЛЬЦО | 016-019-19.9833 | 3 | 3 | 16 | |||
| 17 | Пружина | У35.605М-03.011 | 3 | 3 | 17 | |||
| 18 | Толкатель | У35.605М-03.009 | 3 | 3 | 18 | |||
| 19 | Электромагнит | ЭМ24-52412-65-73(246) | 3 | 3 | 19 | |||
| 20 | Шайба | 4.6402 | 12 | 12 | 20 | |||
| 21 | Винт | ВМ4х70.17473 | 12 | 12 | 21 | |||
| 22 | Болт | М8х45.7808 | 4 | 4 | 22 | |||
| 23 | Крышка | У35.605М-03 004 | 1 | 1 | 23 | |||
| 24 | прокладка | У35.605М-03.005 | 1 | 1 | 24 | |||
| 25 | Поршень | У35.605№03.017 | 1 | 1 | 25 | |||
| 26 | Пружина | У35.605М-03.018 | 1 | 1 | 26 | |||
| 27 | Пробка | 1-1/4".22-1624.18-84 | 1 | 1 | 27 | |||
| 28 | Дроссель | У35.605М-03 003 | 1 | 1 | 28 | |||
| 29 | Золотник | У35.605М-03.016 | 1 | 1 | 29 | |||
| 30 | Втулка | У35.605М-04 005 | 1 | 1 | 30 | |||
| 31 | КОЛЬЦО | 018-022-25.9833 | 1 | 1 | 31 |
