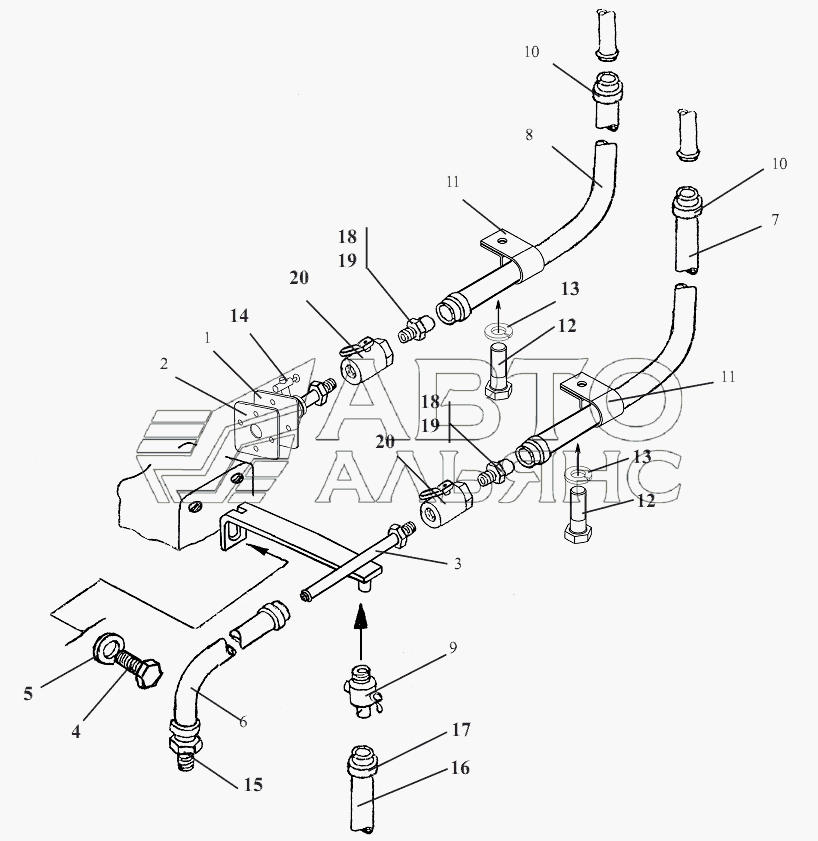

Установка трубопроводов отопителя ТО- А.
100%
Название детали
Фланец
Заводской номер
ТО-28А.20.03.000
Количество на модель
1
№
1
Название детали
прокладка
Заводской номер
ТО-28А.20.00.001
Количество на модель
1
№
2
Название детали
прокладка
Заводской номер
260-1002083-А
Количество на модель
1
№
2
Название детали
Тройник
Заводской номер
ТО-28А.20.05.000
Количество на модель
1
№
3
Название детали
Болт
Заводской номер
М10-6gх16.56.0115
Количество на модель
2
№
4
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
2
№
5
Название детали
Рукав
Заводской номер
Рукав16x25-1.6
Количество на модель
1
№
6
Название детали
Кран
Заводской номер
ПС7-0
Количество на модель
1
№
9
Название детали
Зажим
Заводской номер
16-27/9-C7W2
Количество на модель
6
№
10
Название детали
Хомут
Заводской номер
ТО-18А.11.00.011
Количество на модель
2
№
11
Название детали
Болт
Заводской номер
М6-6gх12.56.0115
Количество на модель
2
№
12
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
2
№
13
Название детали
Кран
Заводской номер
ТО-28А.02.07.700
Количество на модель
1
№
14
Название детали
Штуцер
Заводской номер
УДГ1-14.00.009
Количество на модель
1
№
15
Название детали
Рукав
Заводской номер
12x20-1.2
Количество на модель
1
№
16
Название детали
Зажим TORRO
Заводской номер
12-20/9-C7W2
Количество на модель
1
№
17
Название детали
Лента ФУМ-
Заводской номер
Лента ФУМ-1
Количество на модель
1
№
18
Название детали
Штуцер
Заводской номер
УДГ1-11.00.007
Количество на модель
2
№
19
Название детали
Кран шаровой
Заводской номер
DN15
Количество на модель
2
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланец | ТО-28А.20.03.000 | 1 | 1 | 1 | |||
| 2 | прокладка | ТО-28А.20.00.001 | 1 | 1 | 2 | |||
| 2 | прокладка | 260-1002083-А | 1 | 1 | 2 | |||
| 3 | Тройник | ТО-28А.20.05.000 | 1 | 1 | 3 | |||
| 4 | Болт | М10-6gх16.56.0115 | 2 | 2 | 4 | |||
| 5 | Шайба | 10.65Г.0115 | 2 | 2 | 5 | |||
| 6 | Рукав | Рукав16x25-1.6 | 1 | 1 | 6 | |||
| 9 | Кран | ПС7-0 | 1 | 1 | 9 | |||
| 10 | Зажим | 16-27/9-C7W2 | 6 | 6 | 10 | |||
| 11 | Хомут | ТО-18А.11.00.011 | 2 | 2 | 11 | |||
| 12 | Болт | М6-6gх12.56.0115 | 2 | 2 | 12 | |||
| 13 | Шайба | 6.65Г.0115 | 2 | 2 | 13 | |||
| 14 | Кран | ТО-28А.02.07.700 | 1 | 1 | 14 | |||
| 15 | Штуцер | УДГ1-14.00.009 | 1 | 1 | 15 | |||
| 16 | Рукав | 12x20-1.2 | 1 | 1 | 16 | |||
| 17 | Зажим TORRO | 12-20/9-C7W2 | 1 | 1 | 17 | |||
| 18 | Лента ФУМ- | Лента ФУМ-1 | 1 | 1 | 18 | |||
| 19 | Штуцер | УДГ1-11.00.007 | 2 | 2 | 19 | |||
| 20 | Кран шаровой | DN15 | 2 | 2 | 20 |
