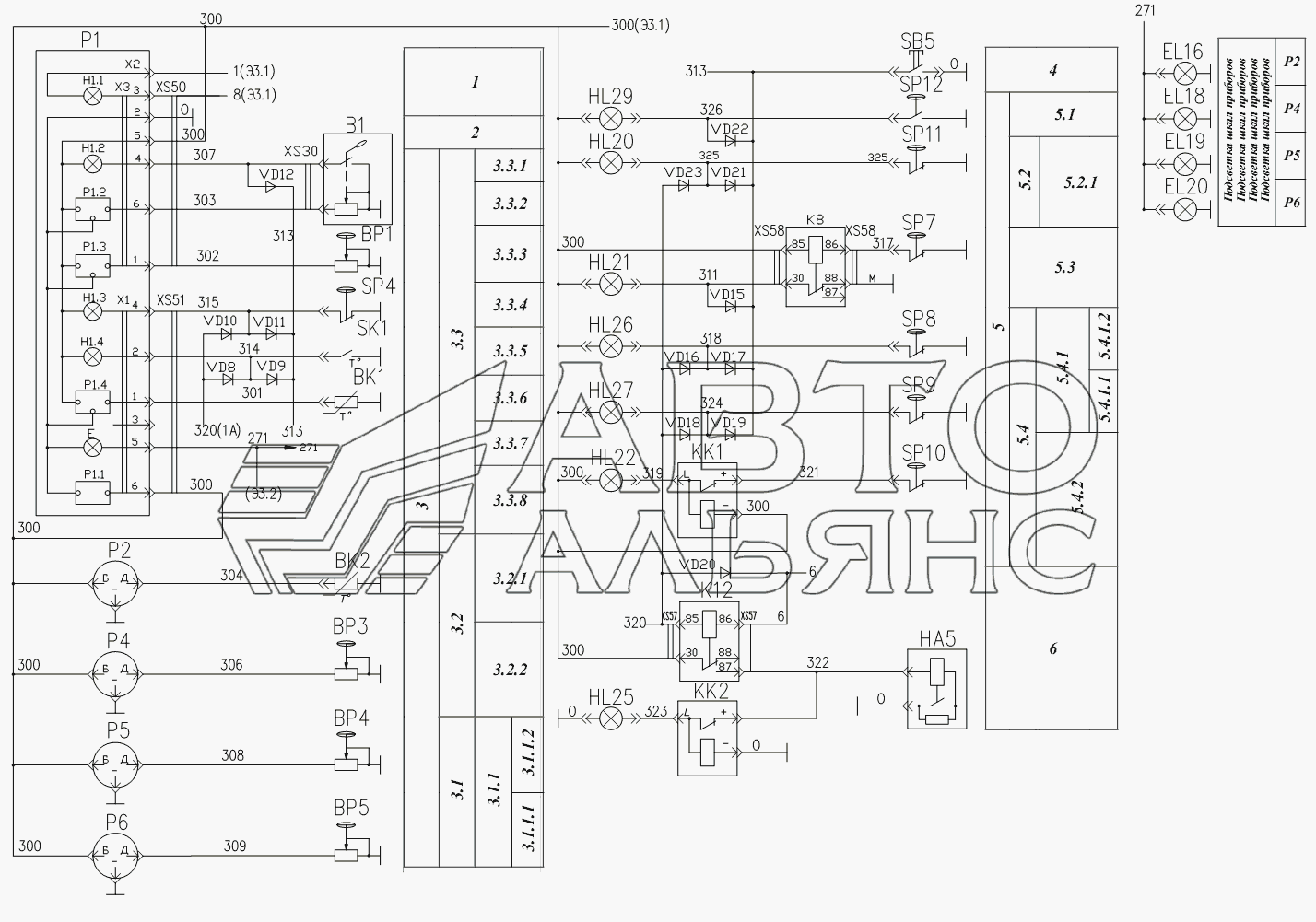

Схема электрическая принципиальная контроля и сигнализации Э ТО- Б. Э
100%
Название детали
Колодка гнездовая
Заводской номер
607605
Количество на модель
2
№
Название детали
Указатель напряжения
Заводской номер
22.3812
Количество на модель
1
№
Название детали
Лампа
Заводской номер
А24-2
Количество на модель
4
№
Название детали
Лампа контрольная разряда АКБ А
Заводской номер
АКБ А24-2
Количество на модель
1
№
Название детали
Комбинация приборов
Заводской номер
КД8000-1
Количество на модель
1
№
Название детали
Реле контрольной лампы стояночного томоза
Заводской номер
РС493
Количество на модель
2
№
Название детали
Промежуточное реле
Заводской номер
901.3747
Количество на модель
2
№
Название детали
Контрольная лампа
Заводской номер
2212.3803-20
Количество на модель
1
№
Название детали
Патрон лампы
Заводской номер
ЛВ211-329
Количество на модель
4
№
Название детали
Лампа контрольная
Заводской номер
2102.3803
Количество на модель
1
№
Название детали
Контрольная лампа
Заводской номер
2212.3803-05
Количество на модель
1
№
Название детали
Контрольная лампа
Заводской номер
2212.3803-24
Количество на модель
1
№
Название детали
Лампа контрольная
Заводской номер
2212.3803-86
Количество на модель
1
№
Название детали
Приемник указателя уровня топлива
Заводской номер
23.3806
Количество на модель
1
№
Название детали
Приемник указателя давления
Заводской номер
22.3810
Количество на модель
1
№
Название детали
Приемник указателя температуры
Заводской номер
28.3807
Количество на модель
1
№
Название детали
Колодка гнездовая
Заводской номер
602606
Количество на модель
2
№
Название детали
Колодка гнездовая
Заводской номер
602602
Количество на модель
1
№
Название детали
Диод
Заводской номер
КД226Б
Количество на модель
14
№
Название детали
Датчик засоренности воздушного фильтра
Заводской номер
ДСФ-65
Количество на модель
1
№
Название детали
Выключатель PMHF- - - B
Заводской номер
PMHF-2.5BF-2M-B-SP
Количество на модель
1
№
Название детали
Датчик
Заводской номер
ДАДВ
Количество на модель
3
№
Название детали
Датчик
Заводской номер
ДАДВ-02
Количество на модель
1
№
Название детали
Датчик аварийного давления масла
Заводской номер
ДАДМ
Количество на модель
1
№
Название детали
Датчик аварийной температуры
Заводской номер
ДАТЖ
Количество на модель
1
№
Название детали
Выключатель
Заводской номер
ВК12-1
Количество на модель
1
№
Название детали
Прибор
Заводской номер
ЭИ8059-13
Количество на модель
2
№
Название детали
Прибор
Заводской номер
ЭИ8059-14
Количество на модель
1
№
Название детали
Прибор
Заводской номер
ЭИ8058-5
Количество на модель
1
№
Название детали
Колодка штыревая
Заводской номер
502606
Количество на модель
1
№
Название детали
Штырь
Заводской номер
102612
Количество на модель
1
№
Название детали
Сигнализатор шумовой
Заводской номер
733.3747-10
Количество на модель
1
№
Название детали
Температура охлаждающей жидкости С
Заводской номер
Температура охлаждающей жидкости 40-120 С
Количество на модель
№
Название детали
Перегрев охлаждающей жидкости С
Заводской номер
Перегрев охлаждающей жидкости 90-104 С
Количество на модель
№
Название детали
Аварийное давление масла, , МПа
Заводской номер
Аварийное давление масла 0,04-0,08 МПа
Количество на модель
№
Название детали
Давление масла, МПа
Заводской номер
Давление масла 0-1,0 МПа
Количество на модель
№
Название детали
Уровень топлива
Заводской номер
Уровень топлива
Количество на модель
№
Название детали
Минимальный остаток топлива
Заводской номер
Минимальный остаток топлива
Количество на модель
№
Название детали
Силовая установка
Заводской номер
Силовая установка
Количество на модель
№
Название детали
Давление масла в ГМП, МПа
Заводской номер
Давление масла в ГМП 0 - 2,0 МПа
Количество на модель
№
Название детали
Температура масла в ГТР С
Заводской номер
Температура масла в ГТР 40-120 С
Количество на модель
№
Название детали
Трансмиссия
Заводской номер
Трансмиссия
Количество на модель
№
Название детали
контур
Заводской номер
I контур
Количество на модель
№
Название детали
II контур
Заводской номер
II контур
Количество на модель
№
Название детали
Давление воздуха контурах, МПа
Заводской номер
Давление воздухв контурах 0-1,0 МПа
Количество на модель
№
Название детали
Тормозная система
Заводской номер
Тормозная система
Количество на модель
№
Название детали
Приборы контроля и сигнализации двигателя:
Заводской номер
Приборы контроля
Количество на модель
№
Название детали
Питание приборов
Заводской номер
Питание приборов
Количество на модель
№
Название детали
Подсветка шкал приборов
Заводской номер
Подсветка шкал приборов
Количество на модель
№
Название детали
Напряжение бортовой сети
Заводской номер
Напряжение бортовой сети
Количество на модель
№
Название детали
Контроль исправности ламп
Заводской номер
Контроль исправности ламп
Количество на модель
№
Название детали
Датчик
Заводской номер
ДД-20
Количество на модель
1
№
Название детали
Датчик
Заводской номер
ДД-10-02
Количество на модель
3
№
Название детали
Датчик
Заводской номер
ДУТЖ
Количество на модель
2
№
Название детали
Датчик ДУМП-05
Заводской номер
ДУМП-05
Количество на модель
1
№
Название детали
Сигнализация аварийных режимов
Заводской номер
Сигнализация аварийных режимов
Количество на модель
№
Название детали
Стояночный тормоз
Заводской номер
Стояночный тормоз
Количество на модель
№
Название детали
Аварийный перепад давления, , МПа
Заводской номер
Аварийное падение давления 0,45-0,55 МПа
Количество на модель
№
Название детали
Масляный фильтр гидросистемы рабочего оборудования
Заводской номер
Масляный фильтр
Количество на модель
№
Название детали
Выход из строя насоса рулевого управления, , МПа
Заводской номер
Выход из строя насоса рулевого управления 0,35-0,5 МПа
Количество на модель
№
Название детали
Трансмиссия
Заводской номер
Трасмиссия
Количество на модель
№
Название детали
Засорение воздушного фильтра МПа
Заводской номер
Засорение воздушного фильтра 0,065 МПа
Количество на модель
№
Название детали
Сигнал тревоги
Заводской номер
Сигнализация
Количество на модель
№
Название детали
Разряда АКБ
Заводской номер
Разряда АКБ
Количество на модель
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Колодка гнездовая | 607605 | 2 | 2 | |||||
| Указатель напряжения | 22.3812 | 1 | 1 | |||||
| Лампа | А24-2 | 4 | 4 | |||||
| Лампа контрольная разряда АКБ А | АКБ А24-2 | 1 | 1 | |||||
| Комбинация приборов | КД8000-1 | 1 | 1 | |||||
| Реле контрольной лампы стояночного томоза | РС493 | 2 | 2 | |||||
| Промежуточное реле | 901.3747 | 2 | 2 | |||||
| Контрольная лампа | 2212.3803-20 | 1 | 1 | |||||
| Патрон лампы | ЛВ211-329 | 4 | 4 | |||||
| Лампа контрольная | 2102.3803 | 1 | 1 | |||||
| Контрольная лампа | 2212.3803-05 | 1 | 1 | |||||
| Контрольная лампа | 2212.3803-24 | 1 | 1 | |||||
| Лампа контрольная | 2212.3803-86 | 1 | 1 | |||||
| Приемник указателя уровня топлива | 23.3806 | 1 | 1 | |||||
| Приемник указателя давления | 22.3810 | 1 | 1 | |||||
| Приемник указателя температуры | 28.3807 | 1 | 1 | |||||
| Колодка гнездовая | 602606 | 2 | 2 | |||||
| Колодка гнездовая | 602602 | 1 | 1 | |||||
| Диод | КД226Б | 14 | 14 | |||||
| Датчик засоренности воздушного фильтра | ДСФ-65 | 1 | 1 | |||||
| Выключатель PMHF- - - B | PMHF-2.5BF-2M-B-SP | 1 | 1 | |||||
| Датчик | ДАДВ | 3 | 3 | |||||
| Датчик | ДАДВ-02 | 1 | 1 | |||||
| Датчик аварийного давления масла | ДАДМ | 1 | 1 | |||||
| Датчик аварийной температуры | ДАТЖ | 1 | 1 | |||||
| Выключатель | ВК12-1 | 1 | 1 | |||||
| Прибор | ЭИ8059-13 | 2 | 2 | |||||
| Прибор | ЭИ8059-14 | 1 | 1 | |||||
| Прибор | ЭИ8058-5 | 1 | 1 | |||||
| Колодка штыревая | 502606 | 1 | 1 | |||||
| Штырь | 102612 | 1 | 1 | |||||
| Сигнализатор шумовой | 733.3747-10 | 1 | 1 | |||||
| Температура охлаждающей жидкости С | Температура охлаждающей жидкости 40-120 С | |||||||
| Перегрев охлаждающей жидкости С | Перегрев охлаждающей жидкости 90-104 С | |||||||
| Аварийное давление масла, , МПа | Аварийное давление масла 0,04-0,08 МПа | |||||||
| Давление масла, МПа | Давление масла 0-1,0 МПа | |||||||
| Уровень топлива | Уровень топлива | |||||||
| Минимальный остаток топлива | Минимальный остаток топлива | |||||||
| Силовая установка | Силовая установка | |||||||
| Давление масла в ГМП, МПа | Давление масла в ГМП 0 - 2,0 МПа | |||||||
| Температура масла в ГТР С | Температура масла в ГТР 40-120 С | |||||||
| Трансмиссия | Трансмиссия | |||||||
| контур | I контур | |||||||
| II контур | II контур | |||||||
| Давление воздуха контурах, МПа | Давление воздухв контурах 0-1,0 МПа | |||||||
| Тормозная система | Тормозная система | |||||||
| Приборы контроля и сигнализации двигателя: | Приборы контроля | |||||||
| Питание приборов | Питание приборов | |||||||
| Подсветка шкал приборов | Подсветка шкал приборов | |||||||
| Напряжение бортовой сети | Напряжение бортовой сети | |||||||
| Контроль исправности ламп | Контроль исправности ламп | |||||||
| Датчик | ДД-20 | 1 | 1 | |||||
| Датчик | ДД-10-02 | 3 | 3 | |||||
| Датчик | ДУТЖ | 2 | 2 | |||||
| Датчик ДУМП-05 | ДУМП-05 | 1 | 1 | |||||
| Сигнализация аварийных режимов | Сигнализация аварийных режимов | |||||||
| Стояночный тормоз | Стояночный тормоз | |||||||
| Аварийный перепад давления, , МПа | Аварийное падение давления 0,45-0,55 МПа | |||||||
| Масляный фильтр гидросистемы рабочего оборудования | Масляный фильтр | |||||||
| Выход из строя насоса рулевого управления, , МПа | Выход из строя насоса рулевого управления 0,35-0,5 МПа | |||||||
| Трансмиссия | Трасмиссия | |||||||
| Засорение воздушного фильтра МПа | Засорение воздушного фильтра 0,065 МПа | |||||||
| Сигнал тревоги | Сигнализация | |||||||
| Разряда АКБ | Разряда АКБ |
