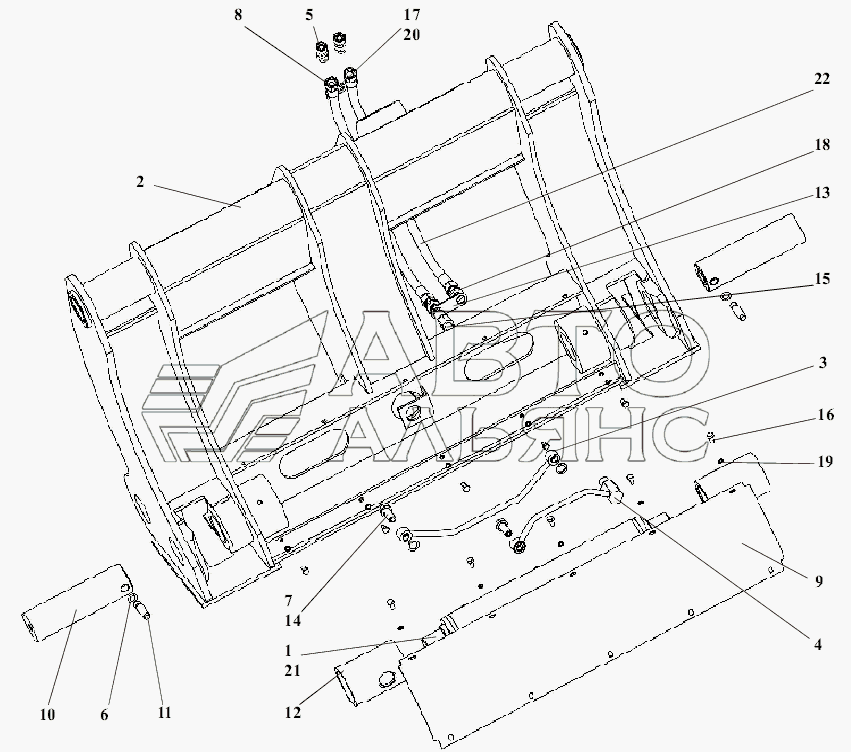

Адаптер TO-B.
100%
Название детали
Гидроцилиндр
Заводской номер
208А.46.02.100
Количество на модель
1
№
1
Название детали
Рамка
Заводской номер
ТО-18Б.50.01.000
Количество на модель
1
№
2
Название детали
Трубопровод
Заводской номер
ТО-28.50.02.000
Количество на модель
1
№
3
Название детали
Трубопровод
Заводской номер
ТО-28.50.03.000
Количество на модель
1
№
4
Название детали
Гидросистема адаптера
Заводской номер
ТО-28.50.04.000
Количество на модель
2
№
5
Название детали
КОЛЬЦО
Заводской номер
208А-46.02.011
Количество на модель
2
№
6
Название детали
прокладка
Заводской номер
Д-902.00.10.007
Количество на модель
6
№
7
Название детали
Скоба
Заводской номер
ТО-18.06.00.025
Количество на модель
1
№
8
Название детали
Крышка
Заводской номер
ТО-28.50.00.001
Количество на модель
1
№
9
Название детали
Палец
Заводской номер
ТО-28.50.00.002
Количество на модель
2
№
10
Название детали
Вот
Заводской номер
ТО-28.50.00.003
Количество на модель
2
№
11
Название детали
Втулка
Заводской номер
ТО-28.50.00.004
Количество на модель
2
№
12
Название детали
Тарелка
Заводской номер
ТО-28.50.00.005
Количество на модель
1
№
13
Название детали
Зажимной болт
Заводской номер
ТО-28.50.00.006
Количество на модель
2
№
14
Название детали
Штуцер
Заводской номер
ТО-28.50.00.007
Количество на модель
1
№
15
Название детали
Болт
Заводской номер
М8х16.56.0115.7796
Количество на модель
10
№
16
Название детали
Орех
Заводской номер
М10.6.0115.3032
Количество на модель
1
№
17
Название детали
Контргайка
Заводской номер
М22.15803
Количество на модель
2
№
18
Название детали
Шайба
Заводской номер
8.65Г.0115.6402
Количество на модель
10
№
19
Название детали
Шайба
Заводской номер
10.65Г.0115.6402
Количество на модель
1
№
20
Название детали
Масленка
Заводской номер
1.3.01.19853
Количество на модель
2
№
21
Название детали
Рукав
Заводской номер
РВД12х1050УМ22х1,5
Количество на модель
2
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гидроцилиндр | 208А.46.02.100 | 1 | 1 | 1 | |||
| 2 | Рамка | ТО-18Б.50.01.000 | 1 | 1 | 2 | |||
| 3 | Трубопровод | ТО-28.50.02.000 | 1 | 1 | 3 | |||
| 4 | Трубопровод | ТО-28.50.03.000 | 1 | 1 | 4 | |||
| 5 | Гидросистема адаптера | ТО-28.50.04.000 | 2 | 2 | 5 | |||
| 6 | КОЛЬЦО | 208А-46.02.011 | 2 | 2 | 6 | |||
| 7 | прокладка | Д-902.00.10.007 | 6 | 6 | 7 | |||
| 8 | Скоба | ТО-18.06.00.025 | 1 | 1 | 8 | |||
| 9 | Крышка | ТО-28.50.00.001 | 1 | 1 | 9 | |||
| 10 | Палец | ТО-28.50.00.002 | 2 | 2 | 10 | |||
| 11 | Вот | ТО-28.50.00.003 | 2 | 2 | 11 | |||
| 12 | Втулка | ТО-28.50.00.004 | 2 | 2 | 12 | |||
| 13 | Тарелка | ТО-28.50.00.005 | 1 | 1 | 13 | |||
| 14 | Зажимной болт | ТО-28.50.00.006 | 2 | 2 | 14 | |||
| 15 | Штуцер | ТО-28.50.00.007 | 1 | 1 | 15 | |||
| 16 | Болт | М8х16.56.0115.7796 | 10 | 10 | 16 | |||
| 17 | Орех | М10.6.0115.3032 | 1 | 1 | 17 | |||
| 18 | Контргайка | М22.15803 | 2 | 2 | 18 | |||
| 19 | Шайба | 8.65Г.0115.6402 | 10 | 10 | 19 | |||
| 20 | Шайба | 10.65Г.0115.6402 | 1 | 1 | 20 | |||
| 21 | Масленка | 1.3.01.19853 | 2 | 2 | 21 | |||
| 22 | Рукав | РВД12х1050УМ22х1,5 | 2 | 2 | 22 |
