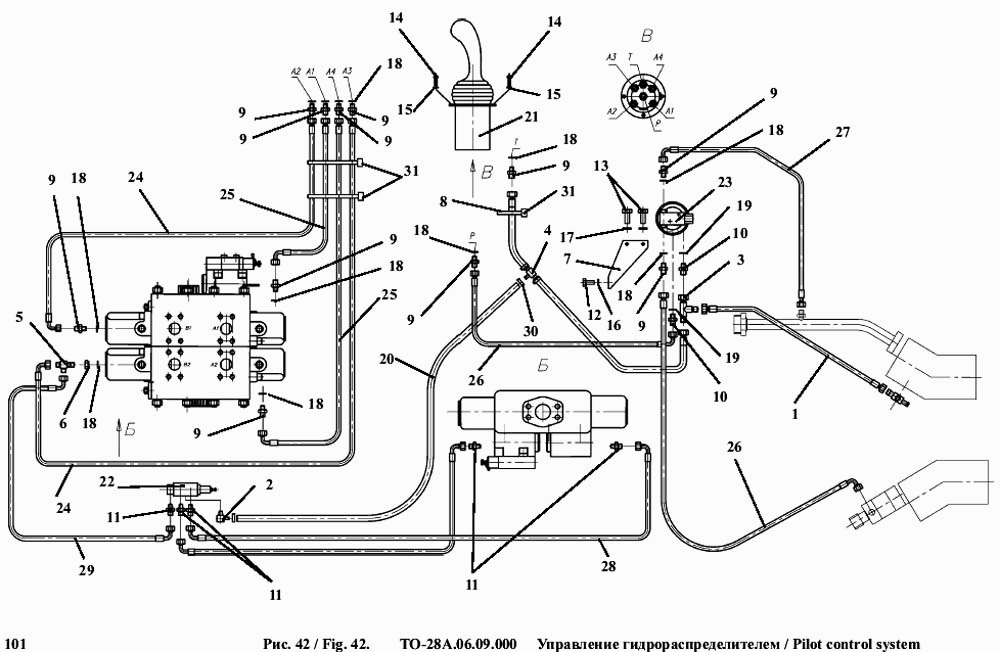

Управление распределителем
100%
Название детали
Рукав
Заводской номер
ТО-28А.06.09.050
Количество на модель
1
№
1
Название детали
Угольник
Заводской номер
ТО-28А.06.09.060
Количество на модель
1
№
2
Название детали
Тройник
Заводской номер
ТО-28А.06.09.070
Количество на модель
1
№
3
Название детали
Тройник
Заводской номер
ТО-28А.06.09.003
Количество на модель
1
№
5
Название детали
Орех
Заводской номер
ТО-28А.06.09.004
Количество на модель
1
№
6
Название детали
Кронштейн
Заводской номер
ТО-28А.06.09.005
Количество на модель
1
№
7
Название детали
Штуцер
Заводской номер
УДГ-01.01.002
Количество на модель
11
№
9
Название детали
Штуцер
Заводской номер
УДГ-01.01.003
Количество на модель
2
№
10
Название детали
Штуцер
Заводской номер
УДГ-01.03.001
Количество на модель
5
№
11
Название детали
Болт
Заводской номер
М8х20.7796
Количество на модель
2
№
12
Название детали
Болт
Заводской номер
М10х20.7796
Количество на модель
2
№
13
Название детали
Винт
Заводской номер
М6х16.17473
Количество на модель
4
№
14
Название детали
Шайба
Заводской номер
6.6402
Количество на модель
4
№
15
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
2
№
16
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
2
№
17
Название детали
КОЛЬЦО
Заводской номер
012-016-25.9833/18829
Количество на модель
12
№
18
Название детали
прокладка
Заводской номер
12А0.23358
Количество на модель
2
№
19
Название детали
Рукав ( мм)
Заводской номер
10х17,5-1,47.10362
Количество на модель
1
№
20
Название детали
Блок управления
Заводской номер
101ВН-01
Количество на модель
1
№
21
Название детали
Клапан гидроуправляемый
Заводской номер
КГ-6/3Р2
Количество на модель
1
№
22
Название детали
Гидропневмоаккумулятор
Заводской номер
64000А
Количество на модель
1
№
23
Название детали
Рукав ( мм)
Заводской номер
1SNNР6А60А61
Количество на модель
2
№
24
Название детали
Рукав ( мм)
Заводской номер
1SNNР6А61А61
Количество на модель
2
№
28
Название детали
Зажим ТОRRО
Заводской номер
12-20/9-С7W2
Количество на модель
2
№
30
Название детали
Зажим ТОRRО
Заводской номер
60-80/13-С7W2
Количество на модель
3
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав | ТО-28А.06.09.050 | 1 | 1 | 1 | |||
| 2 | Угольник | ТО-28А.06.09.060 | 1 | 1 | 2 | |||
| 3 | Тройник | ТО-28А.06.09.070 | 1 | 1 | 3 | |||
| 5 | Тройник | ТО-28А.06.09.003 | 1 | 1 | 5 | |||
| 6 | Орех | ТО-28А.06.09.004 | 1 | 1 | 6 | |||
| 7 | Кронштейн | ТО-28А.06.09.005 | 1 | 1 | 7 | |||
| 9 | Штуцер | УДГ-01.01.002 | 11 | 11 | 9 | |||
| 10 | Штуцер | УДГ-01.01.003 | 2 | 2 | 10 | |||
| 11 | Штуцер | УДГ-01.03.001 | 5 | 5 | 11 | |||
| 12 | Болт | М8х20.7796 | 2 | 2 | 12 | |||
| 13 | Болт | М10х20.7796 | 2 | 2 | 13 | |||
| 14 | Винт | М6х16.17473 | 4 | 4 | 14 | |||
| 15 | Шайба | 6.6402 | 4 | 4 | 15 | |||
| 16 | Шайба | 8.6402 | 2 | 2 | 16 | |||
| 17 | Шайба | 10.6402 | 2 | 2 | 17 | |||
| 18 | КОЛЬЦО | 012-016-25.9833/18829 | 12 | 12 | 18 | |||
| 19 | прокладка | 12А0.23358 | 2 | 2 | 19 | |||
| 20 | Рукав ( мм) | 10х17,5-1,47.10362 | 1 | 1 | 20 | |||
| 21 | Блок управления | 101ВН-01 | 1 | 1 | 21 | |||
| 22 | Клапан гидроуправляемый | КГ-6/3Р2 | 1 | 1 | 22 | |||
| 23 | Гидропневмоаккумулятор | 64000А | 1 | 1 | 23 | |||
| 24 | Рукав ( мм) | 1SNNР6А60А61 | 2 | 2 | 24 | |||
| 28 | Рукав ( мм) | 1SNNР6А61А61 | 2 | 2 | 28 | |||
| 30 | Зажим ТОRRО | 12-20/9-С7W2 | 2 | 2 | 30 | |||
| 31 | Зажим ТОRRО | 60-80/13-С7W2 | 3 | 3 | 31 |
