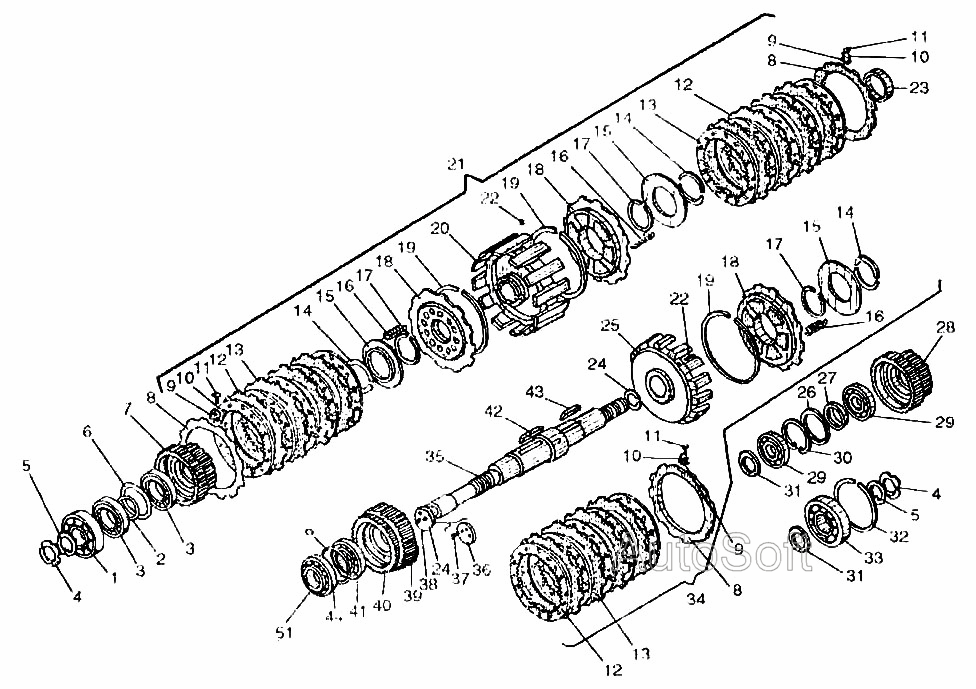

Передача гидромеханическая
100%
Название детали
Шарикоподшипник
Заводской номер
РN-69/М-86100
Количество на модель
2
№
1
Название детали
КОЛЬЦО
Заводской номер
605-00-021
Количество на модель
2
№
2
Название детали
Круглая гайка
Заводской номер
606-00-106
Количество на модель
2
№
4
Название детали
Сгибающая шайба
Заводской номер
606-00-108
Количество на модель
2
№
5
Название детали
Кольцо замковое пружинящее
Заводской номер
WЕ-100/13943
Количество на модель
2
№
6
Название детали
Шестерня
Заводской номер
605-00-040
Количество на модель
1
№
7
Название детали
Диск упорный
Заводской номер
605-01-003
Количество на модель
3
№
8
Название детали
Камень
Заводской номер
605-01-009
Количество на модель
18
№
9
Название детали
Подкладка прямоугольная
Заводской номер
605-01-018
Количество на модель
18
№
10
Название детали
Болт Mx
Заводской номер
РN-58/М-82117
Количество на модель
36
№
11
Название детали
Диск ведущий
Заводской номер
605-01-016
Количество на модель
12
№
12
Название детали
Диск ведомый
Заводской номер
605-01-010
Количество на модель
15
№
13
Название детали
Кольцо замковое пружинящее
Заводской номер
605-01-007
Количество на модель
6
№
14
Название детали
Кольцо упорное
Заводской номер
605-01-005
Количество на модель
3
№
15
Название детали
Пружина
Заводской номер
605-01-004
Количество на модель
36
№
16
Название детали
Кольцо уплотнительное
Заводской номер
605-01-011
Количество на модель
3
№
17
Название детали
Поршень муфты
Заводской номер
605-11-002
Количество на модель
3
№
18
Название детали
Кольцо уплотнительное
Заводской номер
605-01-006
Количество на модель
12
№
19
Название детали
корпус
Заводской номер
605-02-001
Количество на модель
1
№
20
Название детали
Муфта фрикционная двойная
Заводской номер
605-02-000
Количество на модель
1
№
21
Название детали
Дроссель
Заводской номер
605-01-008
Количество на модель
3
№
22
Название детали
Втулка
Заводской номер
606-00-009
Количество на модель
1
№
23
Название детали
Кольцо уплотнительное
Заводской номер
605-00-045
Количество на модель
1
№
24
Название детали
корпус
Заводской номер
605-01-001
Количество на модель
1
№
25
Название детали
Втулка
Заводской номер
606-00-004
Количество на модель
1
№
26
Название детали
Втулка
Заводской номер
606-00-008
Количество на модель
1
№
27
Название детали
Шестерня
Заводской номер
605-00-025
Количество на модель
1
№
28
Название детали
Подшипник качения № 1210
Заводской номер
РN-55/М-86182
Количество на модель
2
№
29
Название детали
Кольцо замковое пружинящее
Заводской номер
WЕ-90.13943
Количество на модель
1
№
30
Название детали
КОЛЬЦО
Заводской номер
605-00-026
Количество на модель
2
№
31
Название детали
Кольцо замковое пружинящее R130
Заводской номер
РN-68/М-8691
Количество на модель
1
№
32
Название детали
Муфта фрикционная
Заводской номер
605-01-000
Количество на модель
1
№
34
Название детали
Валик ведуний
Заводской номер
605-00-044
Количество на модель
1
№
35
Название детали
Шайба
Заводской номер
605-00-016
Количество на модель
1
№
36
Название детали
Болт Mx- R-
Заводской номер
РN-68/М-82117
Количество на модель
2
№
37
Название детали
Кольцо упорное
Заводской номер
605-00-046
Количество на модель
1
№
38
Название детали
Пробки
Заводской номер
РКIV-1/4-12721
Количество на модель
3
№
39
Название детали
Шестерня
Заводской номер
605-00-050
Количество на модель
№
40
Название детали
Шарикоподшипник
Заводской номер
РIV-69/М86100
Количество на модель
2
№
41
Название детали
Шпонка специальная
Заводской номер
605-00-048
Количество на модель
1
№
42
Название детали
Шпонка специальная
Заводской номер
605-00-047
Количество на модель
№
43
Название детали
КОЛЬЦО
Заводской номер
605-00-022
Количество на модель
1
№
44
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шарикоподшипник | РN-69/М-86100 | 2 | 2 | 1 | |||
| 2 | КОЛЬЦО | 605-00-021 | 2 | 2 | 2 | |||
| 4 | Круглая гайка | 606-00-106 | 2 | 2 | 4 | |||
| 5 | Сгибающая шайба | 606-00-108 | 2 | 2 | 5 | |||
| 6 | Кольцо замковое пружинящее | WЕ-100/13943 | 2 | 2 | 6 | |||
| 7 | Шестерня | 605-00-040 | 1 | 1 | 7 | |||
| 8 | Диск упорный | 605-01-003 | 3 | 3 | 8 | |||
| 9 | Камень | 605-01-009 | 18 | 18 | 9 | |||
| 10 | Подкладка прямоугольная | 605-01-018 | 18 | 18 | 10 | |||
| 11 | Болт Mx | РN-58/М-82117 | 36 | 36 | 11 | |||
| 12 | Диск ведущий | 605-01-016 | 12 | 12 | 12 | |||
| 13 | Диск ведомый | 605-01-010 | 15 | 15 | 13 | |||
| 14 | Кольцо замковое пружинящее | 605-01-007 | 6 | 6 | 14 | |||
| 15 | Кольцо упорное | 605-01-005 | 3 | 3 | 15 | |||
| 16 | Пружина | 605-01-004 | 36 | 36 | 16 | |||
| 17 | Кольцо уплотнительное | 605-01-011 | 3 | 3 | 17 | |||
| 18 | Поршень муфты | 605-11-002 | 3 | 3 | 18 | |||
| 19 | Кольцо уплотнительное | 605-01-006 | 12 | 12 | 19 | |||
| 20 | корпус | 605-02-001 | 1 | 1 | 20 | |||
| 21 | Муфта фрикционная двойная | 605-02-000 | 1 | 1 | 21 | |||
| 22 | Дроссель | 605-01-008 | 3 | 3 | 22 | |||
| 23 | Втулка | 606-00-009 | 1 | 1 | 23 | |||
| 24 | Кольцо уплотнительное | 605-00-045 | 1 | 1 | 24 | |||
| 25 | корпус | 605-01-001 | 1 | 1 | 25 | |||
| 26 | Втулка | 606-00-004 | 1 | 1 | 26 | |||
| 27 | Втулка | 606-00-008 | 1 | 1 | 27 | |||
| 28 | Шестерня | 605-00-025 | 1 | 1 | 28 | |||
| 29 | Подшипник качения № 1210 | РN-55/М-86182 | 2 | 2 | 29 | |||
| 30 | Кольцо замковое пружинящее | WЕ-90.13943 | 1 | 1 | 30 | |||
| 31 | КОЛЬЦО | 605-00-026 | 2 | 2 | 31 | |||
| 32 | Кольцо замковое пружинящее R130 | РN-68/М-8691 | 1 | 1 | 32 | |||
| 34 | Муфта фрикционная | 605-01-000 | 1 | 1 | 34 | |||
| 35 | Валик ведуний | 605-00-044 | 1 | 1 | 35 | |||
| 36 | Шайба | 605-00-016 | 1 | 1 | 36 | |||
| 37 | Болт Mx- R- | РN-68/М-82117 | 2 | 2 | 37 | |||
| 38 | Кольцо упорное | 605-00-046 | 1 | 1 | 38 | |||
| 39 | Пробки | РКIV-1/4-12721 | 3 | 3 | 39 | |||
| 40 | Шестерня | 605-00-050 | 40 | |||||
| 41 | Шарикоподшипник | РIV-69/М86100 | 2 | 2 | 41 | |||
| 42 | Шпонка специальная | 605-00-048 | 1 | 1 | 42 | |||
| 43 | Шпонка специальная | 605-00-047 | 43 | |||||
| 44 | КОЛЬЦО | 605-00-022 | 1 | 1 | 44 |
