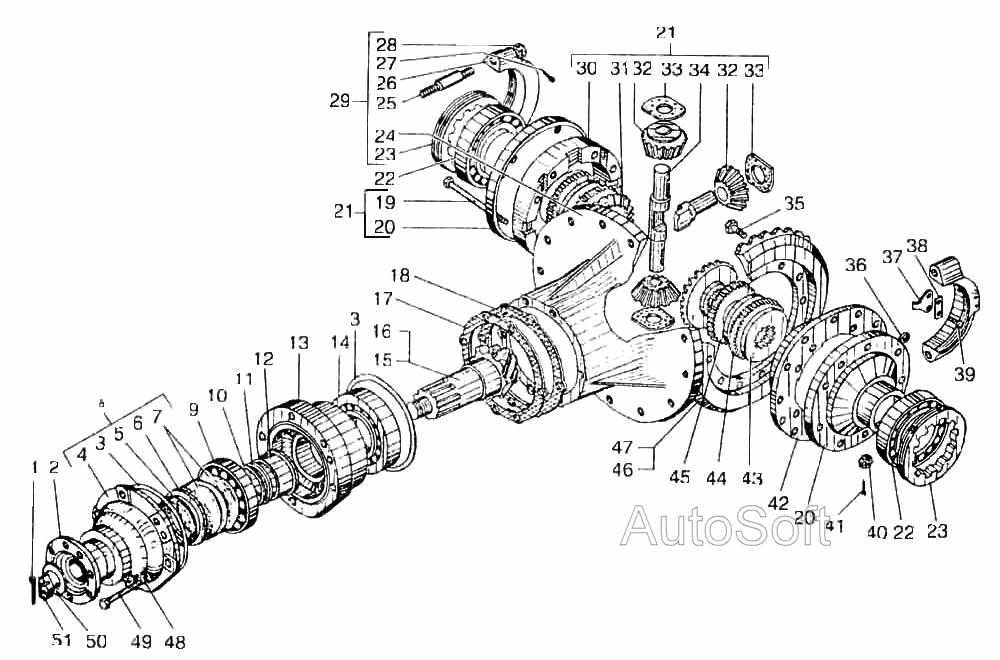

Вал карданный
100%
Название детали
Шплинт
Заводской номер
6,3х50.397
Количество на модель
1
№
1
Название детали
Фланец ведущей шестерни
Заводской номер
ТО-33.05.14.201
Количество на модель
1
№
2
Название детали
КОЛЬЦО
Заводской номер
165-170-36.9833/18829
Количество на модель
2
№
3
Название детали
Крышка
Заводской номер
151.72.221
Количество на модель
1
№
4
Название детали
КОЛЬЦО
Заводской номер
151.37.123-1
Количество на модель
1
№
5
Название детали
Кольцо проставочное
Заводской номер
125.37.124
Количество на модель
1
№
6
Название детали
Манжета
Заводской номер
1.1-80х105.8752
Количество на модель
2
№
7
Название детали
Крышка корпуса
Заводской номер
151.72.015
Количество на модель
1
№
8
Название детали
Подшипник
Заводской номер
731.3А.27365
Количество на модель
1
№
9
Название детали
Прокладка регулировочная подшипников
Заводской номер
125.72.124
Количество на модель
4
№
10
Название детали
Прокладка регулировочная подшипников
Заводской номер
125.72.125
Количество на модель
3
№
11
Название детали
Кольцо распорное
Заводской номер
125.72.122-Д
Количество на модель
1
№
12
Название детали
Стакан подшипников
Заводской номер
125.72.110
Количество на модель
1
№
13
Название детали
Подшипник
Заводской номер
7614А.27365
Количество на модель
1
№
14
Название детали
Шестерня ведущая
Заводской номер
ТО-33.05.15.202
Количество на модель
1
№
15
Название детали
Шестерня ведущая
Заводской номер
ТО-33.05.15.202-01
Количество на модель
1
№
16
Название детали
Прокладка регулировочная главной пары
Заводской номер
125.72.120
Количество на модель
4
№
17
Название детали
Прокладка регулировочная главной пары
Заводской номер
125.72.121
Количество на модель
3
№
18
Название детали
Болт дифференциала
Заводской номер
125.72.132
Количество на модель
4
№
19
Название детали
Фланец коробки дифференциала
Заводской номер
15172.162-16
Количество на модель
2
№
20
Название детали
Дифференциал главной передачи
Заводской номер
ТО-33.05.14.210-1
Количество на модель
1
№
21
Название детали
Подшипник (d=85, D=150, L=39)
Заводской номер
7517А.333
Количество на модель
2
№
22
Название детали
Регулировочная гайка
Заводской номер
125.72.136
Количество на модель
2
№
23
Название детали
Корпус главной передачи
Заводской номер
125.72.102
Количество на модель
1
№
24
Название детали
Шпилька
Заводской номер
125.72.137
Количество на модель
№
25
Название детали
Крышка подшипника дифференциала
Заводской номер
125.72.105
Количество на модель
2
№
26
Название детали
Шплинт
Заводской номер
Ах32.397
Количество на модель
4
№
27
Название детали
Орех
Заводской номер
М20.5932
Количество на модель
4
№
28
Название детали
Корпус главной передачи
Заводской номер
125.72.016
Количество на модель
1
№
29
Название детали
Коробка дифференциала правая
Заводской номер
125.72.107-В
Количество на модель
1
№
30
Название детали
Муфта полуоси
Заводской номер
151.72.216-2
Количество на модель
2
№
31
Название детали
Сателлит со втулкой в сборе
Заводской номер
151.72.020-1
Количество на модель
4
№
32
Название детали
Палец дифференциала
Заводской номер
125.72.155
Количество на модель
1
№
34
Название детали
Болт стяжной
Заводской номер
ТО-33.05.14.205
Количество на модель
12
№
35
Название детали
Гайка
Заводской номер
М14.5915
Количество на модель
12
№
36
Название детали
Шайба замковая
Заводской номер
125.72.147
Количество на модель
2
№
37
Название детали
Стопорная шайба
Заводской номер
12572.146
Количество на модель
2
№
38
Название детали
Болт
Заводской номер
М8х16.7796
Количество на модель
4
№
39
Название детали
Орех
Заводской номер
М14.5918
Количество на модель
8
№
40
Название детали
Шплинт
Заводской номер
3.2х20.397
Количество на модель
8
№
41
Название детали
Коробка дифференциала левая
Заводской номер
ТО-33.05.14.211
Количество на модель
1
№
42
Название детали
Диск трения ведущий
Заводской номер
151.72.212-А
Количество на модель
4
№
43
Название детали
Диск трения
Заводской номер
151.72.211-1
Количество на модель
2
№
44
Название детали
Диск т рения центрующий
Заводской номер
151.72.218
Количество на модель
2
№
45
Название детали
Шестерня ведомая
Заводской номер
ТО-33.05.15.203
Количество на модель
1
№
46
Название детали
Шестерня ведомая
Заводской номер
ТО-33.05.15.203-01
Количество на модель
1
№
47
Название детали
Шайба
Заводской номер
16.44658
Количество на модель
6
№
48
Название детали
Болт (d=12, l=55, L0=30, H=7, S=17)
Заводской номер
М12х55.7795
Количество на модель
6
№
49
Название детали
Шайба
Заводской номер
151.72.227А
Количество на модель
1
№
50
Название детали
Гайка специальная
Заводской номер
151.72.226
Количество на модель
1
№
51
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шплинт | 6,3х50.397 | 1 | 1 | 1 | |||
| 2 | Фланец ведущей шестерни | ТО-33.05.14.201 | 1 | 1 | 2 | |||
| 3 | КОЛЬЦО | 165-170-36.9833/18829 | 2 | 2 | 3 | |||
| 4 | Крышка | 151.72.221 | 1 | 1 | 4 | |||
| 5 | КОЛЬЦО | 151.37.123-1 | 1 | 1 | 5 | |||
| 6 | Кольцо проставочное | 125.37.124 | 1 | 1 | 6 | |||
| 7 | Манжета | 1.1-80х105.8752 | 2 | 2 | 7 | |||
| 8 | Крышка корпуса | 151.72.015 | 1 | 1 | 8 | |||
| 9 | Подшипник | 731.3А.27365 | 1 | 1 | 9 | |||
| 10 | Прокладка регулировочная подшипников | 125.72.124 | 4 | 4 | 10 | |||
| 11 | Прокладка регулировочная подшипников | 125.72.125 | 3 | 3 | 11 | |||
| 12 | Кольцо распорное | 125.72.122-Д | 1 | 1 | 12 | |||
| 13 | Стакан подшипников | 125.72.110 | 1 | 1 | 13 | |||
| 14 | Подшипник | 7614А.27365 | 1 | 1 | 14 | |||
| 15 | Шестерня ведущая | ТО-33.05.15.202 | 1 | 1 | 15 | |||
| 16 | Шестерня ведущая | ТО-33.05.15.202-01 | 1 | 1 | 16 | |||
| 17 | Прокладка регулировочная главной пары | 125.72.120 | 4 | 4 | 17 | |||
| 18 | Прокладка регулировочная главной пары | 125.72.121 | 3 | 3 | 18 | |||
| 19 | Болт дифференциала | 125.72.132 | 4 | 4 | 19 | |||
| 20 | Фланец коробки дифференциала | 15172.162-16 | 2 | 2 | 20 | |||
| 21 | Дифференциал главной передачи | ТО-33.05.14.210-1 | 1 | 1 | 21 | |||
| 22 | Подшипник (d=85, D=150, L=39) | 7517А.333 | 2 | 2 | 22 | |||
| 23 | Регулировочная гайка | 125.72.136 | 2 | 2 | 23 | |||
| 24 | Корпус главной передачи | 125.72.102 | 1 | 1 | 24 | |||
| 25 | Шпилька | 125.72.137 | 25 | |||||
| 26 | Крышка подшипника дифференциала | 125.72.105 | 2 | 2 | 26 | |||
| 27 | Шплинт | Ах32.397 | 4 | 4 | 27 | |||
| 28 | Орех | М20.5932 | 4 | 4 | 28 | |||
| 29 | Корпус главной передачи | 125.72.016 | 1 | 1 | 29 | |||
| 30 | Коробка дифференциала правая | 125.72.107-В | 1 | 1 | 30 | |||
| 31 | Муфта полуоси | 151.72.216-2 | 2 | 2 | 31 | |||
| 32 | Сателлит со втулкой в сборе | 151.72.020-1 | 4 | 4 | 32 | |||
| 34 | Палец дифференциала | 125.72.155 | 1 | 1 | 34 | |||
| 35 | Болт стяжной | ТО-33.05.14.205 | 12 | 12 | 35 | |||
| 36 | Гайка | М14.5915 | 12 | 12 | 36 | |||
| 37 | Шайба замковая | 125.72.147 | 2 | 2 | 37 | |||
| 38 | Стопорная шайба | 12572.146 | 2 | 2 | 38 | |||
| 39 | Болт | М8х16.7796 | 4 | 4 | 39 | |||
| 40 | Орех | М14.5918 | 8 | 8 | 40 | |||
| 41 | Шплинт | 3.2х20.397 | 8 | 8 | 41 | |||
| 42 | Коробка дифференциала левая | ТО-33.05.14.211 | 1 | 1 | 42 | |||
| 43 | Диск трения ведущий | 151.72.212-А | 4 | 4 | 43 | |||
| 44 | Диск трения | 151.72.211-1 | 2 | 2 | 44 | |||
| 45 | Диск т рения центрующий | 151.72.218 | 2 | 2 | 45 | |||
| 46 | Шестерня ведомая | ТО-33.05.15.203 | 1 | 1 | 46 | |||
| 47 | Шестерня ведомая | ТО-33.05.15.203-01 | 1 | 1 | 47 | |||
| 48 | Шайба | 16.44658 | 6 | 6 | 48 | |||
| 49 | Болт (d=12, l=55, L0=30, H=7, S=17) | М12х55.7795 | 6 | 6 | 49 | |||
| 50 | Шайба | 151.72.227А | 1 | 1 | 50 | |||
| 51 | Гайка специальная | 151.72.226 | 1 | 1 | 51 |
