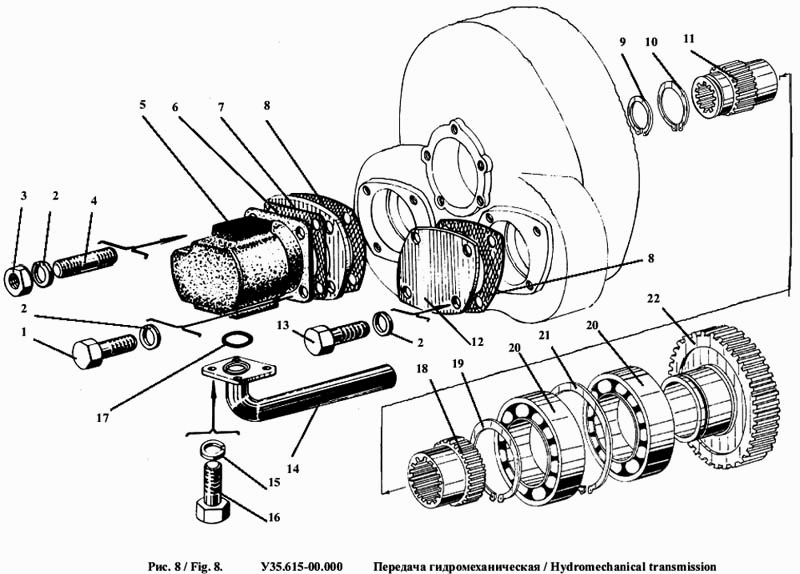

Передача гидромеханическая
100%
Название детали
Болт
Заводской номер
М10х40.7796
Количество на модель
2
№
1
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
8
№
2
Название детали
Гайка
Заводской номер
М10.5915
Количество на модель
2
№
3
Название детали
Шпилька
Заводской номер
М10х35.58.22036
Количество на модель
2
№
4
Название детали
Насос (правый)
Заводской номер
НШ-32-3.23.1.92
Количество на модель
1
№
5
Название детали
прокладка
Заводской номер
У35.615-01.523
Количество на модель
1
№
6
Название детали
Крышка
Заводской номер
У35.615-01.519
Количество на модель
1
№
7
Название детали
прокладка
Заводской номер
У35.615-01.524
Количество на модель
2
№
8
Название детали
Кольцо
Заводской номер
В25.13942
Количество на модель
1
№
9
Название детали
КОЛЬЦО
Заводской номер
В35.13942
Количество на модель
1
№
10
Название детали
Муфта
Заводской номер
У35.615-01.517
Количество на модель
1
№
11
Название детали
Крышка
Заводской номер
У35.615-01.521
Количество на модель
1
№
12
Название детали
Болт
Заводской номер
М10х25.7796
Количество на модель
4
№
13
Название детали
Трубопровод
Заводской номер
У35.615-04.030
Количество на модель
1
№
14
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
4
№
15
Название детали
Болт
Заводской номер
М8х20.7796
Количество на модель
1
№
16
Название детали
КОЛЬЦО
Заводской номер
040-045-30.9833
Количество на модель
1
№
17
Название детали
Муфта
Заводской номер
У35.615-01.518
Количество на модель
1
№
18
Название детали
КОЛЬЦО
Заводской номер
В75.13942
Количество на модель
1
№
19
Название детали
Подшипник
Заводской номер
115.8338
Количество на модель
2
№
20
Название детали
КОЛЬЦО
Заводской номер
В115.13943
Количество на модель
1
№
21
Название детали
Шестерня
Заводской номер
У35.615.516
Количество на модель
1
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | М10х40.7796 | 2 | 2 | 1 | |||
| 2 | Шайба | 10.6402 | 8 | 8 | 2 | |||
| 3 | Гайка | М10.5915 | 2 | 2 | 3 | |||
| 4 | Шпилька | М10х35.58.22036 | 2 | 2 | 4 | |||
| 5 | Насос (правый) | НШ-32-3.23.1.92 | 1 | 1 | 5 | |||
| 6 | прокладка | У35.615-01.523 | 1 | 1 | 6 | |||
| 7 | Крышка | У35.615-01.519 | 1 | 1 | 7 | |||
| 8 | прокладка | У35.615-01.524 | 2 | 2 | 8 | |||
| 9 | Кольцо | В25.13942 | 1 | 1 | 9 | |||
| 10 | КОЛЬЦО | В35.13942 | 1 | 1 | 10 | |||
| 11 | Муфта | У35.615-01.517 | 1 | 1 | 11 | |||
| 12 | Крышка | У35.615-01.521 | 1 | 1 | 12 | |||
| 13 | Болт | М10х25.7796 | 4 | 4 | 13 | |||
| 14 | Трубопровод | У35.615-04.030 | 1 | 1 | 14 | |||
| 15 | Шайба | 8.6402 | 4 | 4 | 15 | |||
| 16 | Болт | М8х20.7796 | 1 | 1 | 16 | |||
| 17 | КОЛЬЦО | 040-045-30.9833 | 1 | 1 | 17 | |||
| 18 | Муфта | У35.615-01.518 | 1 | 1 | 18 | |||
| 19 | КОЛЬЦО | В75.13942 | 1 | 1 | 19 | |||
| 20 | Подшипник | 115.8338 | 2 | 2 | 20 | |||
| 21 | КОЛЬЦО | В115.13943 | 1 | 1 | 21 | |||
| 22 | Шестерня | У35.615.516 | 1 | 1 | 22 |
