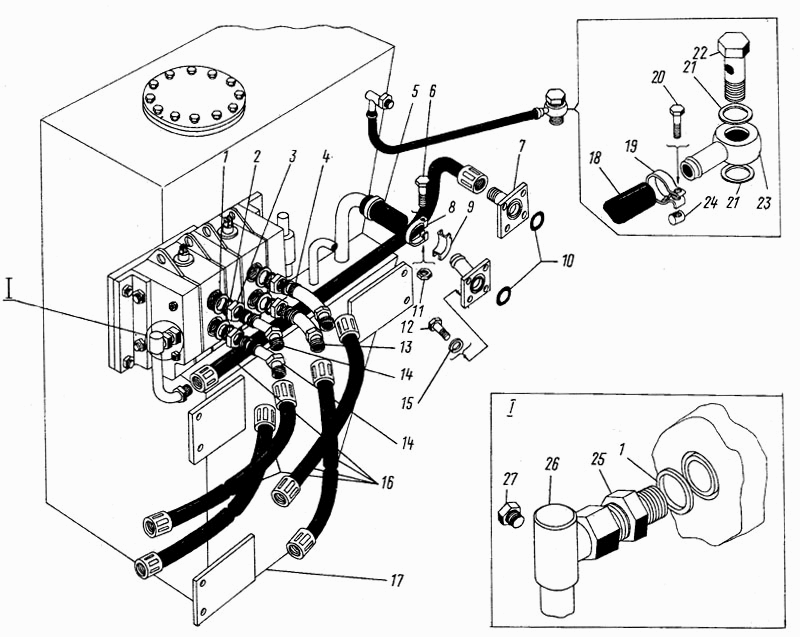

TО- . Станция насосная
100%
Название детали
КОЛЬЦО
Заводской номер
030-035-30.9833
Количество на модель
5
№
1
Название детали
Шайба
Заводской номер
ТО-18А.26.00.002
Количество на модель
5
№
2
Название детали
Орех
Заводской номер
ТО-18А.26.00.001
Количество на модель
5
№
3
Название детали
Штуцер поворотный
Заводской номер
ТО-18А.26.00.170
Количество на модель
1
№
4
Название детали
Рукав (L=)
Заводской номер
48х62.10362
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
М8х50.7796
Количество на модель
2
№
6
Название детали
Штуцер фланцевый
Заводской номер
ТО-18.06.00.320
Количество на модель
1
№
7
Название детали
Хомут
Заводской номер
ЛО-16.90.00.921
Количество на модель
2
№
8
Название детали
Вкладыш
Заводской номер
ЛО-16.90.00.922
Количество на модель
2
№
9
Название детали
КОЛЬЦО
Заводской номер
055-060-30.9833
Количество на модель
2
№
10
Название детали
Гайка
Заводской номер
М8.5915
Количество на модель
2
№
11
Название детали
Болт
Заводской номер
М12х30.7796
Количество на модель
8
№
12
Название детали
Штуцер поворотный
Заводской номер
ТО-18А.26.00.170-01
Количество на модель
1
№
13
Название детали
Штуцер поворотный
Заводской номер
ТО-18А.26.00.120
Количество на модель
1
№
14
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
8
№
15
Название детали
Рукав
Заводской номер
РВД-20х850-У.4584
Количество на модель
5
№
16
Название детали
Бак масляный
Заводской номер
ТО-18А.26.01.000
Количество на модель
1
№
17
Название детали
Рукав L=мм
Заводской номер
12х21.10326
Количество на модель
1
№
18
Название детали
Хомут
Заводской номер
Д-902.48.00.002
Количество на модель
2
№
19
Название детали
Винт специальный
Заводской номер
ТМ-59.01.00-05
Количество на модель
2
№
20
Название детали
прокладка
Заводской номер
Д-565.46.00-33
Количество на модель
2
№
21
Название детали
Болт
Заводской номер
ТО-18А.26.00.004
Количество на модель
1
№
22
Название детали
Переходник
Заводской номер
ТО-18А.26.00.150
Количество на модель
1
№
23
Название детали
Вот
Заводской номер
ТМ-59.70.00-30
Количество на модель
2
№
24
Название детали
Штуцер
Заводской номер
ТО-18.06.00.022
Количество на модель
1
№
25
Название детали
Трубопровод
Заводской номер
ТО-18А.26.00.110
Количество на модель
1
№
26
Название детали
Пробка К"
Заводской номер
060-86-76
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | КОЛЬЦО | 030-035-30.9833 | 5 | 5 | 1 | |||
| 2 | Шайба | ТО-18А.26.00.002 | 5 | 5 | 2 | |||
| 3 | Орех | ТО-18А.26.00.001 | 5 | 5 | 3 | |||
| 4 | Штуцер поворотный | ТО-18А.26.00.170 | 1 | 1 | 4 | |||
| 5 | Рукав (L=) | 48х62.10362 | 1 | 1 | 5 | |||
| 6 | Болт | М8х50.7796 | 2 | 2 | 6 | |||
| 7 | Штуцер фланцевый | ТО-18.06.00.320 | 1 | 1 | 7 | |||
| 8 | Хомут | ЛО-16.90.00.921 | 2 | 2 | 8 | |||
| 9 | Вкладыш | ЛО-16.90.00.922 | 2 | 2 | 9 | |||
| 10 | КОЛЬЦО | 055-060-30.9833 | 2 | 2 | 10 | |||
| 11 | Гайка | М8.5915 | 2 | 2 | 11 | |||
| 12 | Болт | М12х30.7796 | 8 | 8 | 12 | |||
| 13 | Штуцер поворотный | ТО-18А.26.00.170-01 | 1 | 1 | 13 | |||
| 14 | Штуцер поворотный | ТО-18А.26.00.120 | 1 | 1 | 14 | |||
| 15 | Шайба | 12.6402 | 8 | 8 | 15 | |||
| 16 | Рукав | РВД-20х850-У.4584 | 5 | 5 | 16 | |||
| 17 | Бак масляный | ТО-18А.26.01.000 | 1 | 1 | 17 | |||
| 18 | Рукав L=мм | 12х21.10326 | 1 | 1 | 18 | |||
| 19 | Хомут | Д-902.48.00.002 | 2 | 2 | 19 | |||
| 20 | Винт специальный | ТМ-59.01.00-05 | 2 | 2 | 20 | |||
| 21 | прокладка | Д-565.46.00-33 | 2 | 2 | 21 | |||
| 22 | Болт | ТО-18А.26.00.004 | 1 | 1 | 22 | |||
| 23 | Переходник | ТО-18А.26.00.150 | 1 | 1 | 23 | |||
| 24 | Вот | ТМ-59.70.00-30 | 2 | 2 | 24 | |||
| 25 | Штуцер | ТО-18.06.00.022 | 1 | 1 | 25 | |||
| 26 | Трубопровод | ТО-18А.26.00.110 | 1 | 1 | 26 | |||
| 27 | Пробка К" | 060-86-76 | 1 | 1 | 27 |
