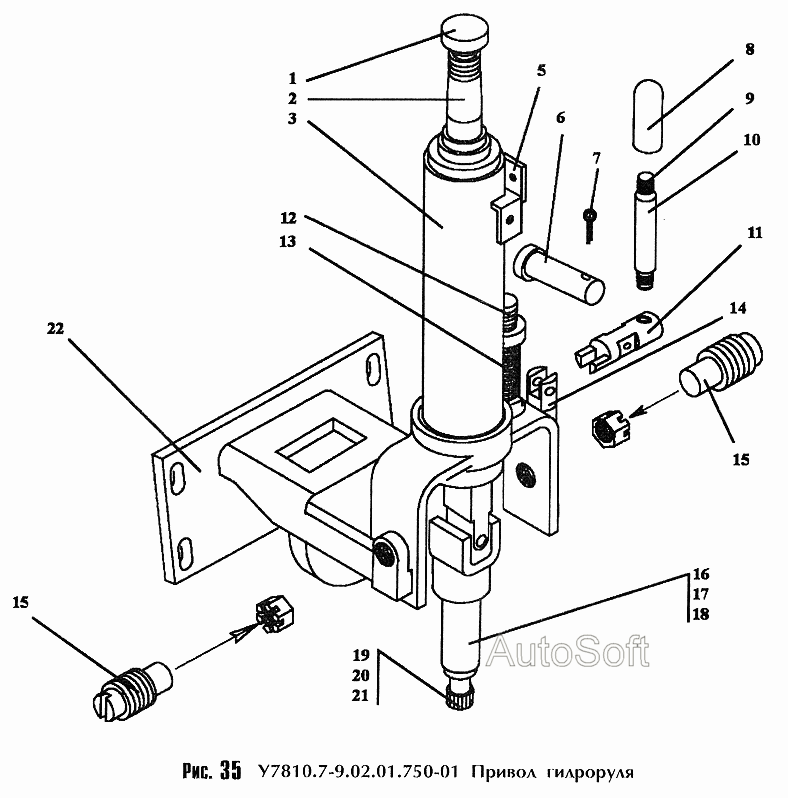

Привод гидроруля У7810.7-9.02.01.750-01
100%
Название детали
Зажим
Заводской номер
80-3401140
Количество на модель
1
№
1
Название детали
Вал
Заводской номер
70-3401074-Б
Количество на модель
1
№
2
Название детали
Привод рулевого механизма
Заводской номер
80-3401010
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
751.78.54.200
Количество на модель
1
№
5
Название детали
Вот
Заводской номер
6-8х28.9650
Количество на модель
1
№
6
Название детали
Шплинт
Заводской номер
2х20.397
Количество на модель
1
№
7
Название детали
Ручка
Заводской номер
ТО-18А.15.05.050
Количество на модель
1
№
8
Название детали
Вот
Заводской номер
У7810.7-9.02.01.752-01
Количество на модель
1
№
9
Название детали
Трубка
Заводской номер
У7810.7-9.02.01.757-01
Количество на модель
1
№
10
Название детали
Рычаг
Заводской номер
У7810.7-9.02.01.753-01
Количество на модель
1
№
11
Название детали
Вот
Заводской номер
У7810.7-9.02.01.762-01
Количество на модель
1
№
12
Название детали
Пружина
Заводской номер
У7810.7-9.02.01.761-01
Количество на модель
1
№
13
Название детали
Вилка
Заводской номер
У7810.7-9.02.01.754-01
Количество на модель
1
№
14
Название детали
Винт
Заводской номер
751.78.54.104
Количество на модель
2
№
15
Название детали
ВАЛ
Заводской номер
У7810.7-9.02.01.763-01
Количество на модель
1
№
16
Название детали
ВАЛ
Заводской номер
У7810.7-9.02.01.764-01
Количество на модель
1
№
17
Название детали
ВАЛ
Заводской номер
У7810.7-9.02.01.751-01
Количество на модель
1
№
18
Название детали
Хвостовик
Заводской номер
В-760266
Количество на модель
1
№
19
Название детали
Хвостовик
Заводской номер
150-0674
Количество на модель
1
№
20
Название детали
Хвостовик
Заводской номер
4798703
Количество на модель
1
№
21
Название детали
Фланец
Заводской номер
361-7871.001
Количество на модель
1
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Зажим | 80-3401140 | 1 | 1 | 1 | |||
| 2 | Вал | 70-3401074-Б | 1 | 1 | 2 | |||
| 3 | Привод рулевого механизма | 80-3401010 | 1 | 1 | 3 | |||
| 5 | Кронштейн | 751.78.54.200 | 1 | 1 | 5 | |||
| 6 | Вот | 6-8х28.9650 | 1 | 1 | 6 | |||
| 7 | Шплинт | 2х20.397 | 1 | 1 | 7 | |||
| 8 | Ручка | ТО-18А.15.05.050 | 1 | 1 | 8 | |||
| 9 | Вот | У7810.7-9.02.01.752-01 | 1 | 1 | 9 | |||
| 10 | Трубка | У7810.7-9.02.01.757-01 | 1 | 1 | 10 | |||
| 11 | Рычаг | У7810.7-9.02.01.753-01 | 1 | 1 | 11 | |||
| 12 | Вот | У7810.7-9.02.01.762-01 | 1 | 1 | 12 | |||
| 13 | Пружина | У7810.7-9.02.01.761-01 | 1 | 1 | 13 | |||
| 14 | Вилка | У7810.7-9.02.01.754-01 | 1 | 1 | 14 | |||
| 15 | Винт | 751.78.54.104 | 2 | 2 | 15 | |||
| 16 | ВАЛ | У7810.7-9.02.01.763-01 | 1 | 1 | 16 | |||
| 17 | ВАЛ | У7810.7-9.02.01.764-01 | 1 | 1 | 17 | |||
| 18 | ВАЛ | У7810.7-9.02.01.751-01 | 1 | 1 | 18 | |||
| 19 | Хвостовик | В-760266 | 1 | 1 | 19 | |||
| 20 | Хвостовик | 150-0674 | 1 | 1 | 20 | |||
| 21 | Хвостовик | 4798703 | 1 | 1 | 21 | |||
| 22 | Фланец | 361-7871.001 | 1 | 1 | 22 |
