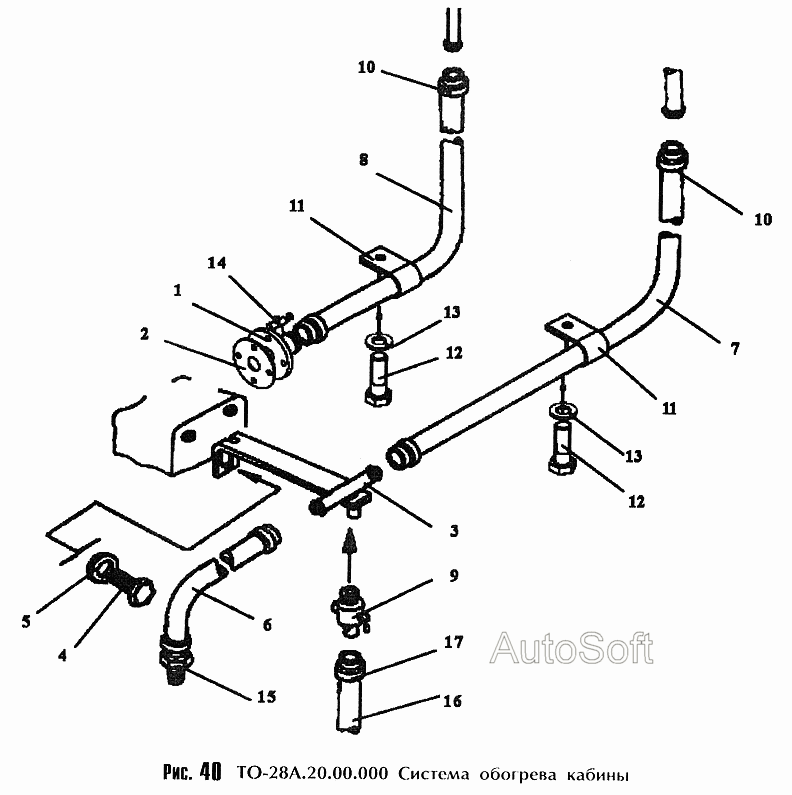

Система обогрева кабины ТО-28А.20.00.000
100%
Название детали
Фланец
Заводской номер
ТО-28А.20.01.000
Количество на модель
1
№
1
Название детали
прокладка
Заводской номер
ТО-28А.20.00.001
Количество на модель
1
№
2
Название детали
Тройник
Заводской номер
ТО-28А.20.04.000
Количество на модель
1
№
3
Название детали
Болт
Заводской номер
М10х16.7796
Количество на модель
2
№
4
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
2
№
5
Название детали
Рукав (L= мм)
Заводской номер
16х25-1,6.10362
Количество на модель
1
№
6
Название детали
Кран
Заводской номер
Кр2-13.05.000
Количество на модель
1
№
9
Название детали
Зажим
Заводской номер
16-27/9-C7W2
Количество на модель
6
№
10
Название детали
Хомут
Заводской номер
ТО-18А.11.00.011
Количество на модель
2
№
11
Название детали
Болт
Заводской номер
М6х12.7798
Количество на модель
2
№
12
Название детали
Шайба
Заводской номер
6.6402
Количество на модель
2
№
13
Название детали
Кран
Заводской номер
ТО-28А.02.07.700
Количество на модель
1
№
14
Название детали
Штуцер
Заводской номер
ТО-28А.20.00.002
Количество на модель
1
№
15
Название детали
Рукав (L=мм)
Заводской номер
12х20-1.2.10362
Количество на модель
1
№
16
Название детали
Зажим TORRO
Заводской номер
12-20/9-C7W2
Количество на модель
1
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланец | ТО-28А.20.01.000 | 1 | 1 | 1 | |||
| 2 | прокладка | ТО-28А.20.00.001 | 1 | 1 | 2 | |||
| 3 | Тройник | ТО-28А.20.04.000 | 1 | 1 | 3 | |||
| 4 | Болт | М10х16.7796 | 2 | 2 | 4 | |||
| 5 | Шайба | 10.6402 | 2 | 2 | 5 | |||
| 6 | Рукав (L= мм) | 16х25-1,6.10362 | 1 | 1 | 6 | |||
| 9 | Кран | Кр2-13.05.000 | 1 | 1 | 9 | |||
| 10 | Зажим | 16-27/9-C7W2 | 6 | 6 | 10 | |||
| 11 | Хомут | ТО-18А.11.00.011 | 2 | 2 | 11 | |||
| 12 | Болт | М6х12.7798 | 2 | 2 | 12 | |||
| 13 | Шайба | 6.6402 | 2 | 2 | 13 | |||
| 14 | Кран | ТО-28А.02.07.700 | 1 | 1 | 14 | |||
| 15 | Штуцер | ТО-28А.20.00.002 | 1 | 1 | 15 | |||
| 16 | Рукав (L=мм) | 12х20-1.2.10362 | 1 | 1 | 16 | |||
| 17 | Зажим TORRO | 12-20/9-C7W2 | 1 | 1 | 17 |
