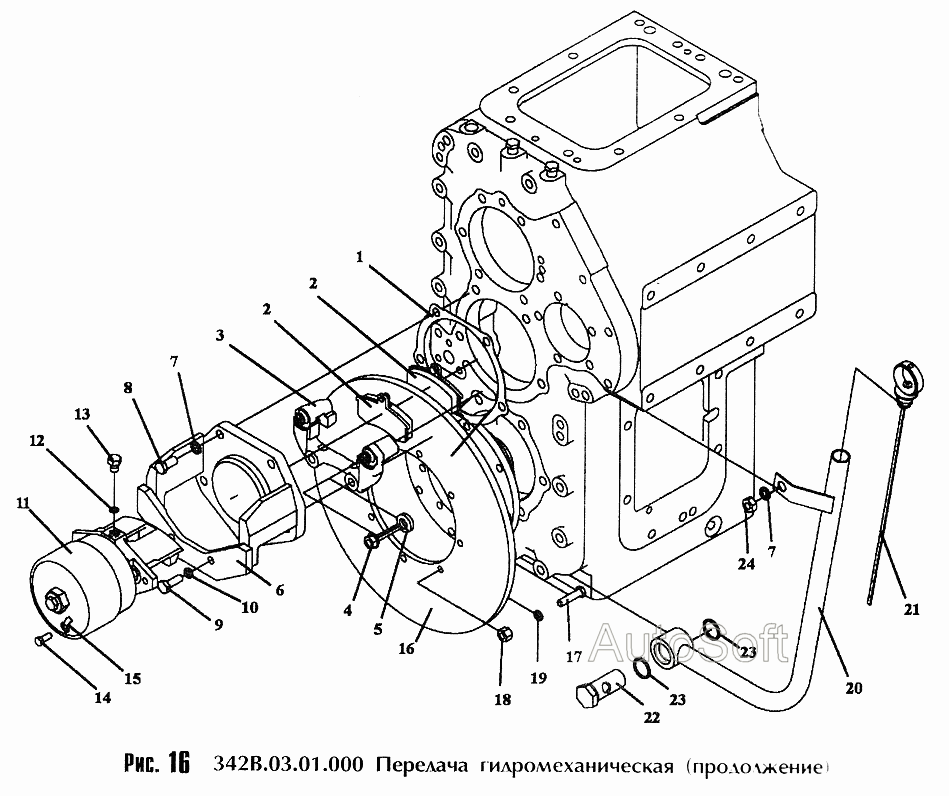

Передача гидромеханическая 342В.03.01.000
100%
Название детали
прокладка
Заводской номер
У35.605-00.581
Количество на модель
1
№
1
Название детали
Колодка
Заводской номер
У35.615-35.302
Количество на модель
2
№
2
Название детали
Направляющая
Заводской номер
У35.615-35.303
Количество на модель
1
№
3
Название детали
Палец направляющий
Заводской номер
2108-501018
Количество на модель
2
№
4
Название детали
Чехол занятный
Заводской номер
2108-3501019
Количество на модель
2
№
5
Название детали
Кронштейн
Заводской номер
У35.615-35.600
Количество на модель
1
№
6
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
6
№
7
Название детали
Болт
Заводской номер
М12х35.7796
Количество на модель
5
№
8
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
2
№
9
Название детали
Болт
Заводской номер
М10х1,25х30.7805
Количество на модель
2
№
10
Название детали
Механизм тормозной
Заводской номер
У35.615-35.510
Количество на модель
1
№
11
Название детали
КОЛЬЦО
Заводской номер
009-013-25.9833
Количество на модель
1
№
12
Название детали
Заглушка
Заводской номер
УДГ1-09.01.001
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
М8х20.7796
Количество на модель
2
№
14
Название детали
Шайба
Заводской номер
813463
Количество на модель
2
№
15
Название детали
Диск
Заводской номер
У35.615-35.301-01
Количество на модель
1
№
16
Название детали
Болт М10х1-6hх40
Заводской номер
371264
Количество на модель
8
№
17
Название детали
Гайка Mx
Заводской номер
250688-П29
Количество на модель
8
№
18
Название детали
корпус
Заводской номер
У35.615-04.070-02
Количество на модель
1
№
20
Название детали
Щипцы
Заводской номер
У35.615-04.050-02
Количество на модель
1
№
21
Название детали
Болт полый
Заводской номер
У35.615-04.004
Количество на модель
1
№
22
Название детали
прокладка
Заводской номер
27М3.23358
Количество на модель
2
№
23
Название детали
Гайка
Заводской номер
М12.5915
Количество на модель
1
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | прокладка | У35.605-00.581 | 1 | 1 | 1 | |||
| 2 | Колодка | У35.615-35.302 | 2 | 2 | 2 | |||
| 3 | Направляющая | У35.615-35.303 | 1 | 1 | 3 | |||
| 4 | Палец направляющий | 2108-501018 | 2 | 2 | 4 | |||
| 5 | Чехол занятный | 2108-3501019 | 2 | 2 | 5 | |||
| 6 | Кронштейн | У35.615-35.600 | 1 | 1 | 6 | |||
| 7 | Шайба | 12.6402 | 6 | 6 | 7 | |||
| 8 | Болт | М12х35.7796 | 5 | 5 | 8 | |||
| 9 | Шайба | 10.6402 | 2 | 2 | 9 | |||
| 10 | Болт | М10х1,25х30.7805 | 2 | 2 | 10 | |||
| 11 | Механизм тормозной | У35.615-35.510 | 1 | 1 | 11 | |||
| 12 | КОЛЬЦО | 009-013-25.9833 | 1 | 1 | 12 | |||
| 13 | Заглушка | УДГ1-09.01.001 | 1 | 1 | 13 | |||
| 14 | Болт | М8х20.7796 | 2 | 2 | 14 | |||
| 15 | Шайба | 813463 | 2 | 2 | 15 | |||
| 16 | Диск | У35.615-35.301-01 | 1 | 1 | 16 | |||
| 17 | Болт М10х1-6hх40 | 371264 | 8 | 8 | 17 | |||
| 18 | Гайка Mx | 250688-П29 | 8 | 8 | 18 | |||
| 20 | корпус | У35.615-04.070-02 | 1 | 1 | 20 | |||
| 21 | Щипцы | У35.615-04.050-02 | 1 | 1 | 21 | |||
| 22 | Болт полый | У35.615-04.004 | 1 | 1 | 22 | |||
| 23 | прокладка | 27М3.23358 | 2 | 2 | 23 | |||
| 24 | Гайка | М12.5915 | 1 | 1 | 24 |
