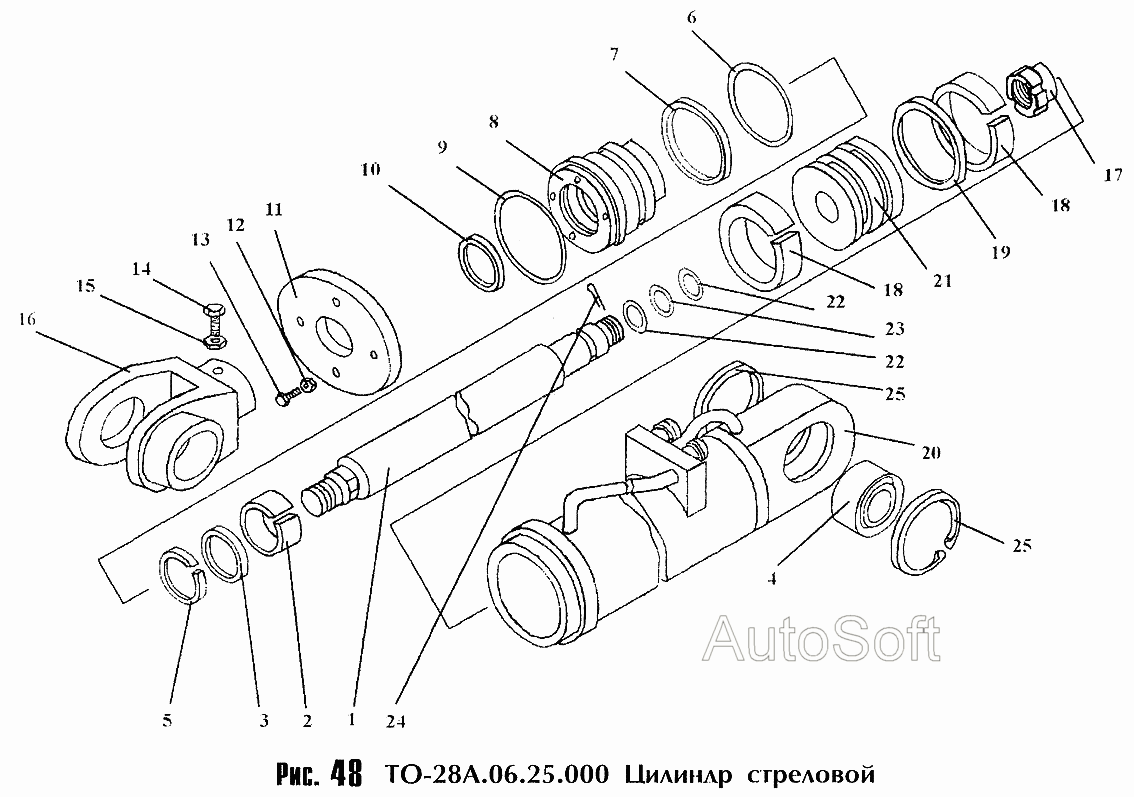

Цилиндр стреловой ТО-28А.06.25.000
100%
Название детали
Шток
Заводской номер
ТО-28.28.04.001
Количество на модель
1
№
1
Название детали
КОЛЬЦО
Заводской номер
24138557SB080-085-14,8
Количество на модель
1
№
2
Название детали
Кольцо
Заводской номер
349890KI310 080-090-10
Количество на модель
1
№
3
Название детали
Подшипник
Заводской номер
ШСЛ-70
Количество на модель
1
№
4
Название детали
Грязесъемник
Заводской номер
86196ASOB080-088-4-7
Количество на модель
1
№
5
Название детали
КОЛЬЦО
Заводской номер
115-125-58.9833
Количество на модель
1
№
6
Название детали
Кольцо защитное
Заводской номер
ТО-18Б.06.05.009
Количество на модель
1
№
7
Название детали
Стакан
Заводской номер
ТО-28А.06.25.001
Количество на модель
1
№
8
Название детали
Кольцо упорное
Заводской номер
ТО-18.06.03.016
Количество на модель
1
№
9
Название детали
Грязесъемник
Заводской номер
1-80.24811
Количество на модель
1
№
10
Название детали
Крышка
Заводской номер
ТО-28А.06.01.001
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
6.6402
Количество на модель
4
№
12
Название детали
Болт
Заводской номер
М16х20.7798
Количество на модель
4
№
13
Название детали
Винт
Заводской номер
М10х30.1478
Количество на модель
1
№
14
Название детали
Гайка
Заводской номер
М10.5915
Количество на модель
1
№
15
Название детали
Проушина
Заводской номер
ТО-28.28.04.400
Количество на модель
1
№
16
Название детали
Орех
Заводской номер
ТО-28.06.03.013
Количество на модель
1
№
17
Название детали
КОЛЬЦО
Заводской номер
24130961KB125-120-14,8
Количество на модель
2
№
18
Название детали
Кольцо
Заводской номер
416516SIMKO300 125-104-7,8
Количество на модель
1
№
19
Название детали
Цилиндр
Заводской номер
ТО-28А.06.01.100
Количество на модель
1
№
20
Название детали
Поршень
Заводской номер
ТО-28А.06.25.002
Количество на модель
1
№
21
Название детали
Кольцо защитное
Заводской номер
ТО-28.06.03.014
Количество на модель
2
№
22
Название детали
КОЛЬЦО
Заводской номер
050-060-58.9833
Количество на модель
1
№
23
Название детали
Шплинт
Заводской номер
8х90.397
Количество на модель
1
№
24
Название детали
Кольцо
Заводской номер
В3105.13943
Количество на модель
2
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шток | ТО-28.28.04.001 | 1 | 1 | 1 | |||
| 2 | КОЛЬЦО | 24138557SB080-085-14,8 | 1 | 1 | 2 | |||
| 3 | Кольцо | 349890KI310 080-090-10 | 1 | 1 | 3 | |||
| 4 | Подшипник | ШСЛ-70 | 1 | 1 | 4 | |||
| 5 | Грязесъемник | 86196ASOB080-088-4-7 | 1 | 1 | 5 | |||
| 6 | КОЛЬЦО | 115-125-58.9833 | 1 | 1 | 6 | |||
| 7 | Кольцо защитное | ТО-18Б.06.05.009 | 1 | 1 | 7 | |||
| 8 | Стакан | ТО-28А.06.25.001 | 1 | 1 | 8 | |||
| 9 | Кольцо упорное | ТО-18.06.03.016 | 1 | 1 | 9 | |||
| 10 | Грязесъемник | 1-80.24811 | 1 | 1 | 10 | |||
| 11 | Крышка | ТО-28А.06.01.001 | 1 | 1 | 11 | |||
| 12 | Шайба | 6.6402 | 4 | 4 | 12 | |||
| 13 | Болт | М16х20.7798 | 4 | 4 | 13 | |||
| 14 | Винт | М10х30.1478 | 1 | 1 | 14 | |||
| 15 | Гайка | М10.5915 | 1 | 1 | 15 | |||
| 16 | Проушина | ТО-28.28.04.400 | 1 | 1 | 16 | |||
| 17 | Орех | ТО-28.06.03.013 | 1 | 1 | 17 | |||
| 18 | КОЛЬЦО | 24130961KB125-120-14,8 | 2 | 2 | 18 | |||
| 19 | Кольцо | 416516SIMKO300 125-104-7,8 | 1 | 1 | 19 | |||
| 20 | Цилиндр | ТО-28А.06.01.100 | 1 | 1 | 20 | |||
| 21 | Поршень | ТО-28А.06.25.002 | 1 | 1 | 21 | |||
| 22 | Кольцо защитное | ТО-28.06.03.014 | 2 | 2 | 22 | |||
| 23 | КОЛЬЦО | 050-060-58.9833 | 1 | 1 | 23 | |||
| 24 | Шплинт | 8х90.397 | 1 | 1 | 24 | |||
| 25 | Кольцо | В3105.13943 | 2 | 2 | 25 |
