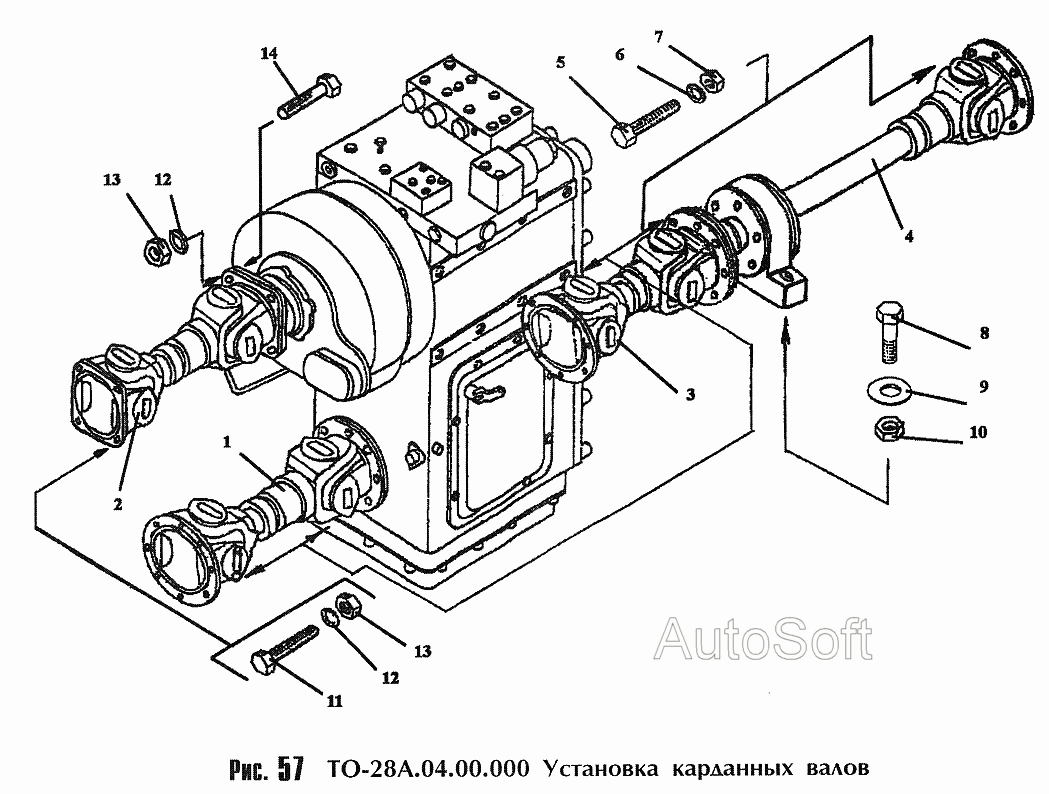

Установка карданных валов ТО-28А.04.00.000
100%
Название детали
Вал карданный-
Заводской номер
375-2202010-01
Количество на модель
1
№
1
Название детали
Вал карданный (ГЗКВ)
Заводской номер
41735-4201010-10
Количество на модель
1
№
2
Название детали
Вал карданный
Заводской номер
КИС0104040-20
Количество на модель
1
№
3
Название детали
Вал карданный
Заводской номер
ТО-28А.04.00.100
Количество на модель
1
№
4
Название детали
Болт карданный
Заводской номер
ТО-18.04.02.002-01
Количество на модель
40
№
5
Название детали
Шайба (d=12, b=4, S=4)
Заводской номер
10.ОТ.65Г.6402
Количество на модель
40
№
6
Название детали
Орех
Заводской номер
ТО-18Б.04.00.001
Количество на модель
40
№
7
Название детали
Болт
Заводской номер
ТО-28.74.00.001
Количество на модель
2
№
8
Название детали
Шайба
Заводской номер
ТО-28А.04.00.002
Количество на модель
2
№
9
Название детали
Орех
Заводской номер
М20.5815
Количество на модель
2
№
10
Название детали
Болт
Заводской номер
Д-565.3510-01
Количество на модель
4
№
11
Название детали
Шайба
Заводской номер
12.ОТ.65Г.6402
Количество на модель
8
№
12
Название детали
Орех
Заводской номер
ТО-28А.04.00.005
Количество на модель
8
№
13
Название детали
Болт
Заводской номер
342В.03.01.142
Количество на модель
4
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вал карданный- | 375-2202010-01 | 1 | 1 | 1 | |||
| 2 | Вал карданный (ГЗКВ) | 41735-4201010-10 | 1 | 1 | 2 | |||
| 3 | Вал карданный | КИС0104040-20 | 1 | 1 | 3 | |||
| 4 | Вал карданный | ТО-28А.04.00.100 | 1 | 1 | 4 | |||
| 5 | Болт карданный | ТО-18.04.02.002-01 | 40 | 40 | 5 | |||
| 6 | Шайба (d=12, b=4, S=4) | 10.ОТ.65Г.6402 | 40 | 40 | 6 | |||
| 7 | Орех | ТО-18Б.04.00.001 | 40 | 40 | 7 | |||
| 8 | Болт | ТО-28.74.00.001 | 2 | 2 | 8 | |||
| 9 | Шайба | ТО-28А.04.00.002 | 2 | 2 | 9 | |||
| 10 | Орех | М20.5815 | 2 | 2 | 10 | |||
| 11 | Болт | Д-565.3510-01 | 4 | 4 | 11 | |||
| 12 | Шайба | 12.ОТ.65Г.6402 | 8 | 8 | 12 | |||
| 13 | Орех | ТО-28А.04.00.005 | 8 | 8 | 13 | |||
| 14 | Болт | 342В.03.01.142 | 4 | 4 | 14 |
