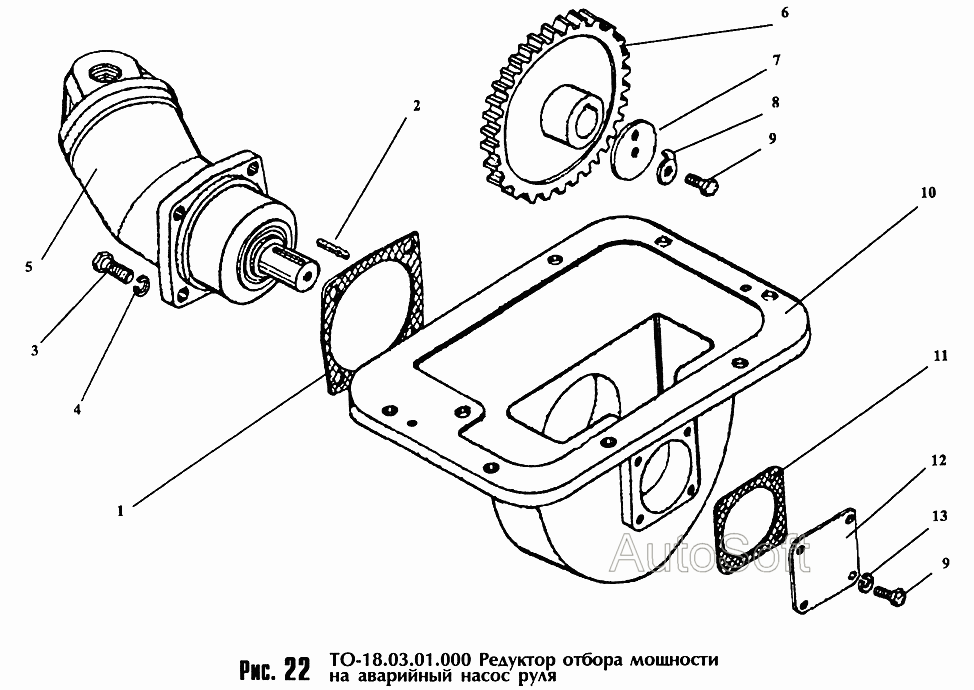

Редуктор отбора мощности на аварийный насос руля ТО-
100%
Название детали
прокладка
Заводской номер
ТО-18.03.01.004
Количество на модель
1
№
1
Название детали
шпонка
Заводской номер
8x7x40.8789
Количество на модель
1
№
2
Название детали
Болт
Заводской номер
М10x30.7796
Количество на модель
4
№
3
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
4
№
4
Название детали
Гидромотор аксиально- поршневой нерегулируемый
Заводской номер
210Е28.00
Количество на модель
1
№
5
Название детали
Шестерня
Заводской номер
ТО-18.03.01.007
Количество на модель
1
№
6
Название детали
Шайба
Заводской номер
ТО-18.03.01.005
Количество на модель
1
№
7
Название детали
Стопорная шайба
Заводской номер
ТО-18.03.01.006
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
М8х20.7796
Количество на модель
5
№
9
Название детали
корпус
Заводской номер
ТО-18.03.01.001
Количество на модель
1
№
10
Название детали
прокладка
Заводской номер
ТО-18.03.01.003
Количество на модель
1
№
11
Название детали
Крышка
Заводской номер
ТО-18.03.01.002
Количество на модель
1
№
12
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
4
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | прокладка | ТО-18.03.01.004 | 1 | 1 | 1 | |||
| 2 | шпонка | 8x7x40.8789 | 1 | 1 | 2 | |||
| 3 | Болт | М10x30.7796 | 4 | 4 | 3 | |||
| 4 | Шайба | 10.6402 | 4 | 4 | 4 | |||
| 5 | Гидромотор аксиально- поршневой нерегулируемый | 210Е28.00 | 1 | 1 | 5 | |||
| 6 | Шестерня | ТО-18.03.01.007 | 1 | 1 | 6 | |||
| 7 | Шайба | ТО-18.03.01.005 | 1 | 1 | 7 | |||
| 8 | Стопорная шайба | ТО-18.03.01.006 | 1 | 1 | 8 | |||
| 9 | Болт | М8х20.7796 | 5 | 5 | 9 | |||
| 10 | корпус | ТО-18.03.01.001 | 1 | 1 | 10 | |||
| 11 | прокладка | ТО-18.03.01.003 | 1 | 1 | 11 | |||
| 12 | Крышка | ТО-18.03.01.002 | 1 | 1 | 12 | |||
| 13 | Шайба | 8.6402 | 4 | 4 | 13 |
