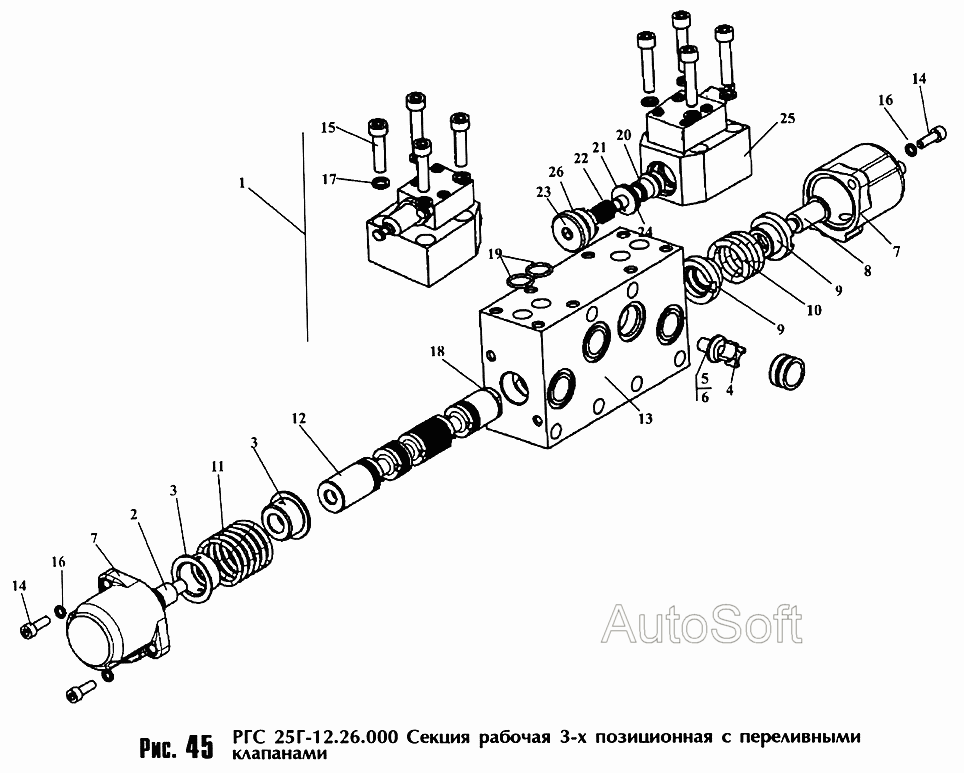

Секция рабочая- х позиционная с переливными клапанами РГС Г-
100%
Название детали
Клапан предохранительный управляемый
Заводской номер
РГС25Г-12.01.600
Количество на модель
2
№
1
Название детали
Хвостовик
Заводской номер
РГС25-12.01.006
Количество на модель
1
№
2
Название детали
Опора пружины
Заводской номер
РГС25-12.01.014
Количество на модель
2
№
3
Название детали
Клапан обратный
Заводской номер
РГС25-12.02.005
Количество на модель
1
№
4
Название детали
Седло
Заводской номер
РГС25-12.02.006
Количество на модель
1
№
5
Название детали
Пружина клапана
Заводской номер
РГС25-12.02.007
Количество на модель
1
№
6
Название детали
Крышка
Заводской номер
РГС25Г-12.11.003
Количество на модель
2
№
7
Название детали
Хвостовик
Заводской номер
РГС25Г-12.01.006
Количество на модель
1
№
8
Название детали
Опора пружины
Заводской номер
РГС25Г-12.11.025
Количество на модель
2
№
9
Название детали
Пружина центрирующая
Заводской номер
РГС25Г-12.11.026
Количество на модель
1
№
10
Название детали
Пружина
Заводской номер
РГС25Г-12.11.027
Количество на модель
1
№
11
Название детали
Золотник
Заводской номер
РГС25Г-12.11.002
Количество на модель
1
№
12
Название детали
корпус
Заводской номер
РГС25Г-12.15.001
Количество на модель
1
№
13
Название детали
Винт
Заводской номер
М8х25.11738
Количество на модель
4
№
14
Название детали
Винт
Заводской номер
М10x50.11738
Количество на модель
8
№
15
Название детали
Шайба
Заводской номер
8.65Г.6402
Количество на модель
4
№
16
Название детали
Шайба
Заводской номер
10.65Г.6402
Количество на модель
8
№
17
Название детали
КОЛЬЦО
Заводской номер
055-060-30-2-2.9833
Количество на модель
2
№
18
Название детали
КОЛЬЦО
Заводской номер
021-025-25-2-2.9833
Количество на модель
4
№
19
Название детали
Седло
Заводской номер
РГС25-12.01.112
Количество на модель
1
№
20
Название детали
Клапан
Заводской номер
РГС25-12.01.113
Количество на модель
1
№
21
Название детали
Пружина
Заводской номер
РГС25-12.01.114
Количество на модель
1
№
22
Название детали
Пробка
Заводской номер
РГС25-12.01.115
Количество на модель
1
№
23
Название детали
Кольцо защитное
Заводской номер
РГС25-12.01.116
Количество на модель
1
№
24
Название детали
корпус
Заводской номер
РГС25Г-12.12.101
Количество на модель
1
№
25
Название детали
КОЛЬЦО
Заводской номер
030-035-30-2-2.9833
Количество на модель
1
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Клапан предохранительный управляемый | РГС25Г-12.01.600 | 2 | 2 | 1 | |||
| 2 | Хвостовик | РГС25-12.01.006 | 1 | 1 | 2 | |||
| 3 | Опора пружины | РГС25-12.01.014 | 2 | 2 | 3 | |||
| 4 | Клапан обратный | РГС25-12.02.005 | 1 | 1 | 4 | |||
| 5 | Седло | РГС25-12.02.006 | 1 | 1 | 5 | |||
| 6 | Пружина клапана | РГС25-12.02.007 | 1 | 1 | 6 | |||
| 7 | Крышка | РГС25Г-12.11.003 | 2 | 2 | 7 | |||
| 8 | Хвостовик | РГС25Г-12.01.006 | 1 | 1 | 8 | |||
| 9 | Опора пружины | РГС25Г-12.11.025 | 2 | 2 | 9 | |||
| 10 | Пружина центрирующая | РГС25Г-12.11.026 | 1 | 1 | 10 | |||
| 11 | Пружина | РГС25Г-12.11.027 | 1 | 1 | 11 | |||
| 12 | Золотник | РГС25Г-12.11.002 | 1 | 1 | 12 | |||
| 13 | корпус | РГС25Г-12.15.001 | 1 | 1 | 13 | |||
| 14 | Винт | М8х25.11738 | 4 | 4 | 14 | |||
| 15 | Винт | М10x50.11738 | 8 | 8 | 15 | |||
| 16 | Шайба | 8.65Г.6402 | 4 | 4 | 16 | |||
| 17 | Шайба | 10.65Г.6402 | 8 | 8 | 17 | |||
| 18 | КОЛЬЦО | 055-060-30-2-2.9833 | 2 | 2 | 18 | |||
| 19 | КОЛЬЦО | 021-025-25-2-2.9833 | 4 | 4 | 19 | |||
| 20 | Седло | РГС25-12.01.112 | 1 | 1 | 20 | |||
| 21 | Клапан | РГС25-12.01.113 | 1 | 1 | 21 | |||
| 22 | Пружина | РГС25-12.01.114 | 1 | 1 | 22 | |||
| 23 | Пробка | РГС25-12.01.115 | 1 | 1 | 23 | |||
| 24 | Кольцо защитное | РГС25-12.01.116 | 1 | 1 | 24 | |||
| 25 | корпус | РГС25Г-12.12.101 | 1 | 1 | 25 | |||
| 26 | КОЛЬЦО | 030-035-30-2-2.9833 | 1 | 1 | 26 |
