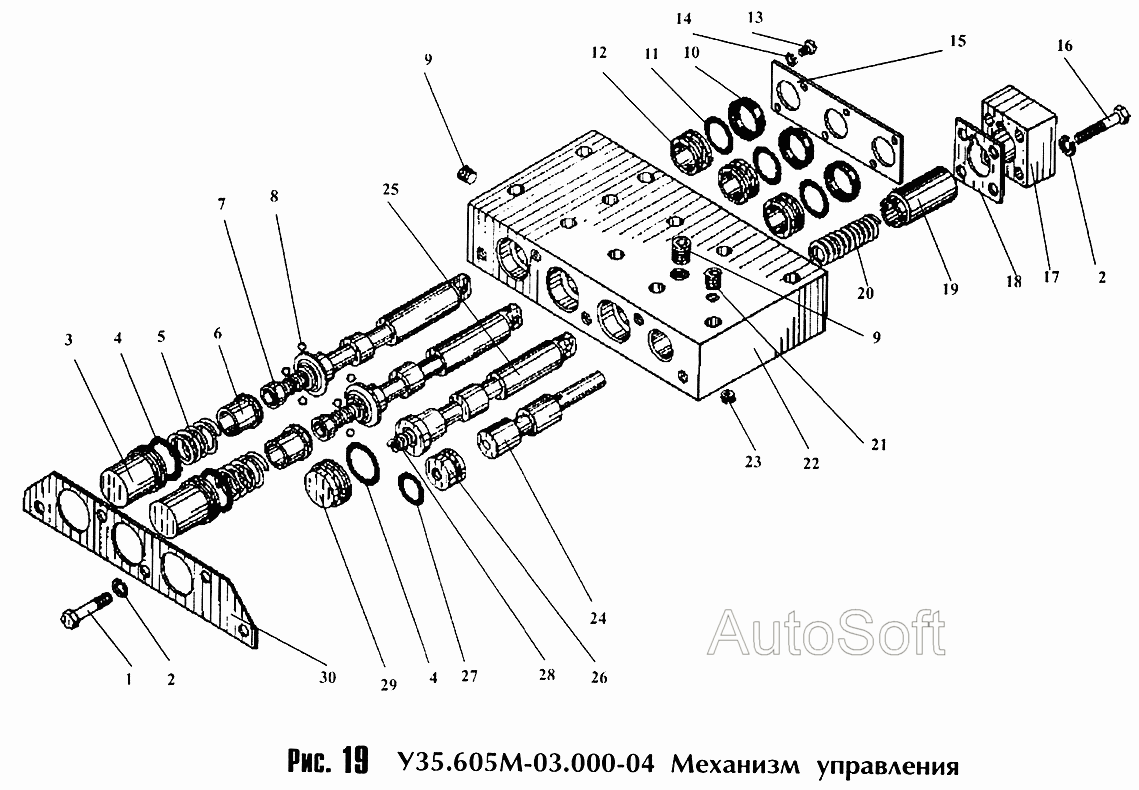

Механизм управления УМ- -
100%
Название детали
Болт
Заводской номер
М8х20.7808
Количество на модель
5
№
1
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
9
№
2
Название детали
Крышка
Заводской номер
У35.605М-03.008-04
Количество на модель
2
№
3
Название детали
КОЛЬЦО
Заводской номер
030-035-30.9833
Количество на модель
3
№
4
Название детали
Пружина
Заводской номер
У35.605М-03.011-04
Количество на модель
2
№
5
Название детали
Втулка
Заводской номер
У35.605М-03.002-04
Количество на модель
2
№
6
Название детали
Золотник
Заводской номер
У35.605М-03.020-04
Количество на модель
2
№
7
Название детали
Шар
Заводской номер
Б7.000-5.3722
Количество на модель
6
№
8
Название детали
Пробка
Заводской номер
1-1/8".22-1624.18-84
Количество на модель
3
№
9
Название детали
Манжета
Заводской номер
У35.605М-03.012-04
Количество на модель
3
№
10
Название детали
КОЛЬЦО
Заводской номер
022-028-36.9833
Количество на модель
3
№
11
Название детали
Втулка
Заводской номер
У35.605М-03.006-04
Количество на модель
3
№
12
Название детали
Болт
Заводской номер
М6х16.7808-70
Количество на модель
6
№
13
Название детали
Шайба
Заводской номер
6.6402
Количество на модель
6
№
14
Название детали
Крышка
Заводской номер
У35.605М-03.009-04
Количество на модель
1
№
15
Название детали
Болт
Заводской номер
М8х45.7808
Количество на модель
4
№
16
Название детали
Крышка
Заводской номер
У35.605М-03.004
Количество на модель
1
№
17
Название детали
прокладка
Заводской номер
У35.605М-03.005
Количество на модель
1
№
18
Название детали
Поршень
Заводской номер
У35.605М-03.017
Количество на модель
1
№
19
Название детали
Пружина
Заводской номер
У35.605М-03.018
Количество на модель
1
№
20
Название детали
Пробка
Заводской номер
1-1/4".22-1624.18-84
Количество на модель
1
№
21
Название детали
корпус
Заводской номер
У35.605М-03.102
Количество на модель
1
№
22
Название детали
Дроссель
Заводской номер
У35.605М-03.003
Количество на модель
1
№
23
Название детали
Золотник
Заводской номер
У35.605М-03.016
Количество на модель
1
№
24
Название детали
Золотник
Заводской номер
У35.605М-03.001-04
Количество на модель
1
№
25
Название детали
Втулка
Заводской номер
У35.615-12.018
Количество на модель
1
№
26
Название детали
КОЛЬЦО
Заводской номер
018-022-25.9833
Количество на модель
1
№
27
Название детали
Пружина
Заводской номер
У35.605М-03.008
Количество на модель
1
№
28
Название детали
Крышка
Заводской номер
У35.605М-03.007-03
Количество на модель
1
№
29
Название детали
Крышка
Заводской номер
У35.605М-03.005-03
Количество на модель
1
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | М8х20.7808 | 5 | 5 | 1 | |||
| 2 | Шайба | 8.6402 | 9 | 9 | 2 | |||
| 3 | Крышка | У35.605М-03.008-04 | 2 | 2 | 3 | |||
| 4 | КОЛЬЦО | 030-035-30.9833 | 3 | 3 | 4 | |||
| 5 | Пружина | У35.605М-03.011-04 | 2 | 2 | 5 | |||
| 6 | Втулка | У35.605М-03.002-04 | 2 | 2 | 6 | |||
| 7 | Золотник | У35.605М-03.020-04 | 2 | 2 | 7 | |||
| 8 | Шар | Б7.000-5.3722 | 6 | 6 | 8 | |||
| 9 | Пробка | 1-1/8".22-1624.18-84 | 3 | 3 | 9 | |||
| 10 | Манжета | У35.605М-03.012-04 | 3 | 3 | 10 | |||
| 11 | КОЛЬЦО | 022-028-36.9833 | 3 | 3 | 11 | |||
| 12 | Втулка | У35.605М-03.006-04 | 3 | 3 | 12 | |||
| 13 | Болт | М6х16.7808-70 | 6 | 6 | 13 | |||
| 14 | Шайба | 6.6402 | 6 | 6 | 14 | |||
| 15 | Крышка | У35.605М-03.009-04 | 1 | 1 | 15 | |||
| 16 | Болт | М8х45.7808 | 4 | 4 | 16 | |||
| 17 | Крышка | У35.605М-03.004 | 1 | 1 | 17 | |||
| 18 | прокладка | У35.605М-03.005 | 1 | 1 | 18 | |||
| 19 | Поршень | У35.605М-03.017 | 1 | 1 | 19 | |||
| 20 | Пружина | У35.605М-03.018 | 1 | 1 | 20 | |||
| 21 | Пробка | 1-1/4".22-1624.18-84 | 1 | 1 | 21 | |||
| 22 | корпус | У35.605М-03.102 | 1 | 1 | 22 | |||
| 23 | Дроссель | У35.605М-03.003 | 1 | 1 | 23 | |||
| 24 | Золотник | У35.605М-03.016 | 1 | 1 | 24 | |||
| 25 | Золотник | У35.605М-03.001-04 | 1 | 1 | 25 | |||
| 26 | Втулка | У35.615-12.018 | 1 | 1 | 26 | |||
| 27 | КОЛЬЦО | 018-022-25.9833 | 1 | 1 | 27 | |||
| 28 | Пружина | У35.605М-03.008 | 1 | 1 | 28 | |||
| 29 | Крышка | У35.605М-03.007-03 | 1 | 1 | 29 | |||
| 30 | Крышка | У35.605М-03.005-03 | 1 | 1 | 30 |
