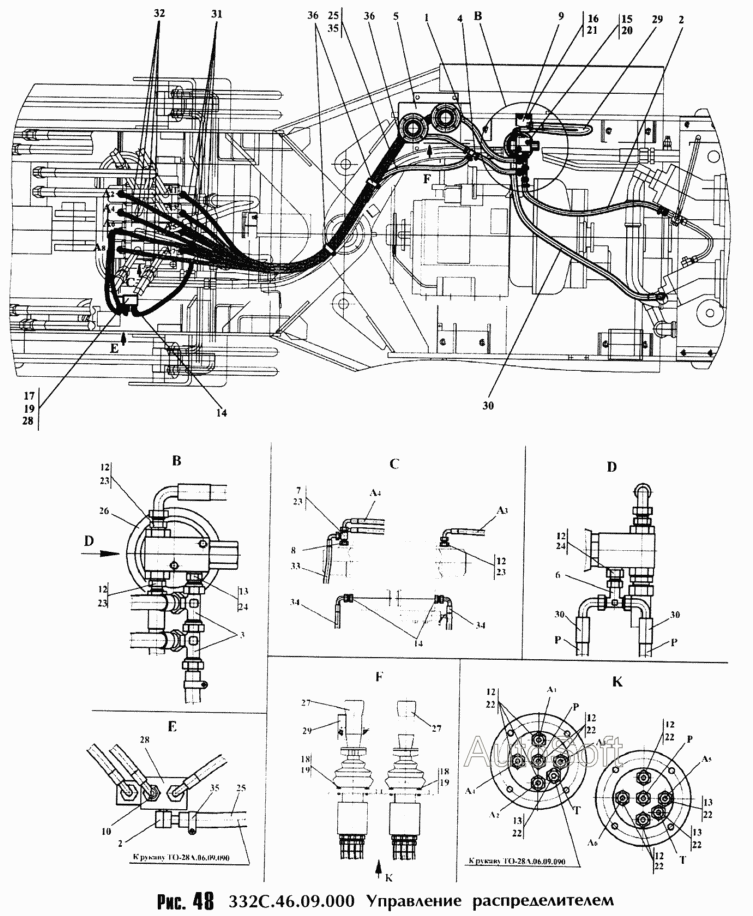

Управление распределителем С.
100%
Название детали
Рукав
Заводской номер
ТО-28А.06.09.050
Количество на модель
2
№
1
Название детали
Угольник
Заводской номер
ТО-28А.06.09.060
Количество на модель
1
№
2
Название детали
Тройник
Заводской номер
ТО-28А.06.09.070
Количество на модель
2
№
3
Название детали
Рукав
Заводской номер
ТО-28А.06.09.090
Количество на модель
1
№
4
Название детали
корпус
Заводской номер
ТО-28А.96.09.100
Количество на модель
1
№
5
Название детали
Соединение
Заводской номер
УДГ1-03.01.010
Количество на модель
1
№
6
Название детали
Тройник
Заводской номер
ТО-28А.06.09.003
Количество на модель
1
№
7
Название детали
Орех
Заводской номер
ТО-28А.06.09.004
Количество на модель
1
№
8
Название детали
Кронштейн
Заводской номер
ТО-28А.06.09.005
Количество на модель
1
№
9
Название детали
Штуцер
Заводской номер
ТО-28А.08.00.004-01
Количество на модель
1
№
10
Название детали
Таблица
Заводской номер
ТО-28А.76.09.001
Количество на модель
1
№
11
Название детали
Штуцер
Заводской номер
УДГ1-01.01.002
Количество на модель
18
№
12
Название детали
Штуцер
Заводской номер
УДГ1-01.01.003
Количество на модель
3
№
13
Название детали
Штуцер
Заводской номер
УДГ1-01.03.001
Количество на модель
4
№
14
Название детали
Болт
Заводской номер
М8х20.56.0115.7796
Количество на модель
2
№
15
Название детали
Болт
Заводской номер
М10x20.56.0115.7796
Количество на модель
2
№
16
Название детали
Болт
Заводской номер
М6Х12.56.0115.7798
Количество на модель
2
№
17
Название детали
Винт
Заводской номер
М6х16.46.0115.17473
Количество на модель
8
№
18
Название детали
Шайба
Заводской номер
6.6402
Количество на модель
№
19
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
№
20
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
№
21
Название детали
КОЛЬЦО
Заводской номер
011-014-19-2-2.9833/18829
Количество на модель
№
22
Название детали
КОЛЬЦО
Заводской номер
012-016-25-2-2.9833/18829
Количество на модель
№
23
Название детали
прокладка
Заводской номер
14АО.23358
Количество на модель
№
24
Название детали
Рукав ( мм)
Заводской номер
10х17,5-1,47.10362
Количество на модель
№
25
Название детали
Гидропневмоаккумулятор
Заводской номер
64000А
Количество на модель
№
26
Название детали
Блок управления
Заводской номер
БУ-8/1
Количество на модель
№
27
Название детали
Клапан гидроуправляемый
Заводской номер
КГ-6/3-Р2
Количество на модель
№
28
Название детали
Рукав (L=мм)
Заводской номер
1SNNP6х650A60A61
Количество на модель
№
29
Название детали
Рукав (L=мм)
Заводской номер
1SNNP6х1050A60A61
Количество на модель
№
30
Название детали
Рукав (L=мм)
Заводской номер
1SNNP6х2250A60A61
Количество на модель
№
31
Название детали
Рукав (L=мм)
Заводской номер
1SNNP6х1850A60A61
Количество на модель
№
32
Название детали
Рукав (L=мм)
Заводской номер
1SNNP6х450A61A61
Количество на модель
№
33
Название детали
Рукав (L=мм)
Заводской номер
1SNNP6х350A61A61
Количество на модель
№
34
Название детали
Зажим TORRO
Заводской номер
12-20/9-C7W2
Количество на модель
№
35
Название детали
Кабельная стяжка
Заводской номер
КС5 300
Количество на модель
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав | ТО-28А.06.09.050 | 2 | 2 | 1 | |||
| 2 | Угольник | ТО-28А.06.09.060 | 1 | 1 | 2 | |||
| 3 | Тройник | ТО-28А.06.09.070 | 2 | 2 | 3 | |||
| 4 | Рукав | ТО-28А.06.09.090 | 1 | 1 | 4 | |||
| 5 | корпус | ТО-28А.96.09.100 | 1 | 1 | 5 | |||
| 6 | Соединение | УДГ1-03.01.010 | 1 | 1 | 6 | |||
| 7 | Тройник | ТО-28А.06.09.003 | 1 | 1 | 7 | |||
| 8 | Орех | ТО-28А.06.09.004 | 1 | 1 | 8 | |||
| 9 | Кронштейн | ТО-28А.06.09.005 | 1 | 1 | 9 | |||
| 10 | Штуцер | ТО-28А.08.00.004-01 | 1 | 1 | 10 | |||
| 11 | Таблица | ТО-28А.76.09.001 | 1 | 1 | 11 | |||
| 12 | Штуцер | УДГ1-01.01.002 | 18 | 18 | 12 | |||
| 13 | Штуцер | УДГ1-01.01.003 | 3 | 3 | 13 | |||
| 14 | Штуцер | УДГ1-01.03.001 | 4 | 4 | 14 | |||
| 15 | Болт | М8х20.56.0115.7796 | 2 | 2 | 15 | |||
| 16 | Болт | М10x20.56.0115.7796 | 2 | 2 | 16 | |||
| 17 | Болт | М6Х12.56.0115.7798 | 2 | 2 | 17 | |||
| 18 | Винт | М6х16.46.0115.17473 | 8 | 8 | 18 | |||
| 19 | Шайба | 6.6402 | 19 | |||||
| 20 | Шайба | 8.6402 | 20 | |||||
| 21 | Шайба | 10.6402 | 21 | |||||
| 22 | КОЛЬЦО | 011-014-19-2-2.9833/18829 | 22 | |||||
| 23 | КОЛЬЦО | 012-016-25-2-2.9833/18829 | 23 | |||||
| 24 | прокладка | 14АО.23358 | 24 | |||||
| 25 | Рукав ( мм) | 10х17,5-1,47.10362 | 25 | |||||
| 26 | Гидропневмоаккумулятор | 64000А | 26 | |||||
| 27 | Блок управления | БУ-8/1 | 27 | |||||
| 28 | Клапан гидроуправляемый | КГ-6/3-Р2 | 28 | |||||
| 29 | Рукав (L=мм) | 1SNNP6х650A60A61 | 29 | |||||
| 30 | Рукав (L=мм) | 1SNNP6х1050A60A61 | 30 | |||||
| 31 | Рукав (L=мм) | 1SNNP6х2250A60A61 | 31 | |||||
| 32 | Рукав (L=мм) | 1SNNP6х1850A60A61 | 32 | |||||
| 33 | Рукав (L=мм) | 1SNNP6х450A61A61 | 33 | |||||
| 34 | Рукав (L=мм) | 1SNNP6х350A61A61 | 34 | |||||
| 35 | Зажим TORRO | 12-20/9-C7W2 | 35 | |||||
| 36 | Кабельная стяжка | КС5 300 | 36 |
