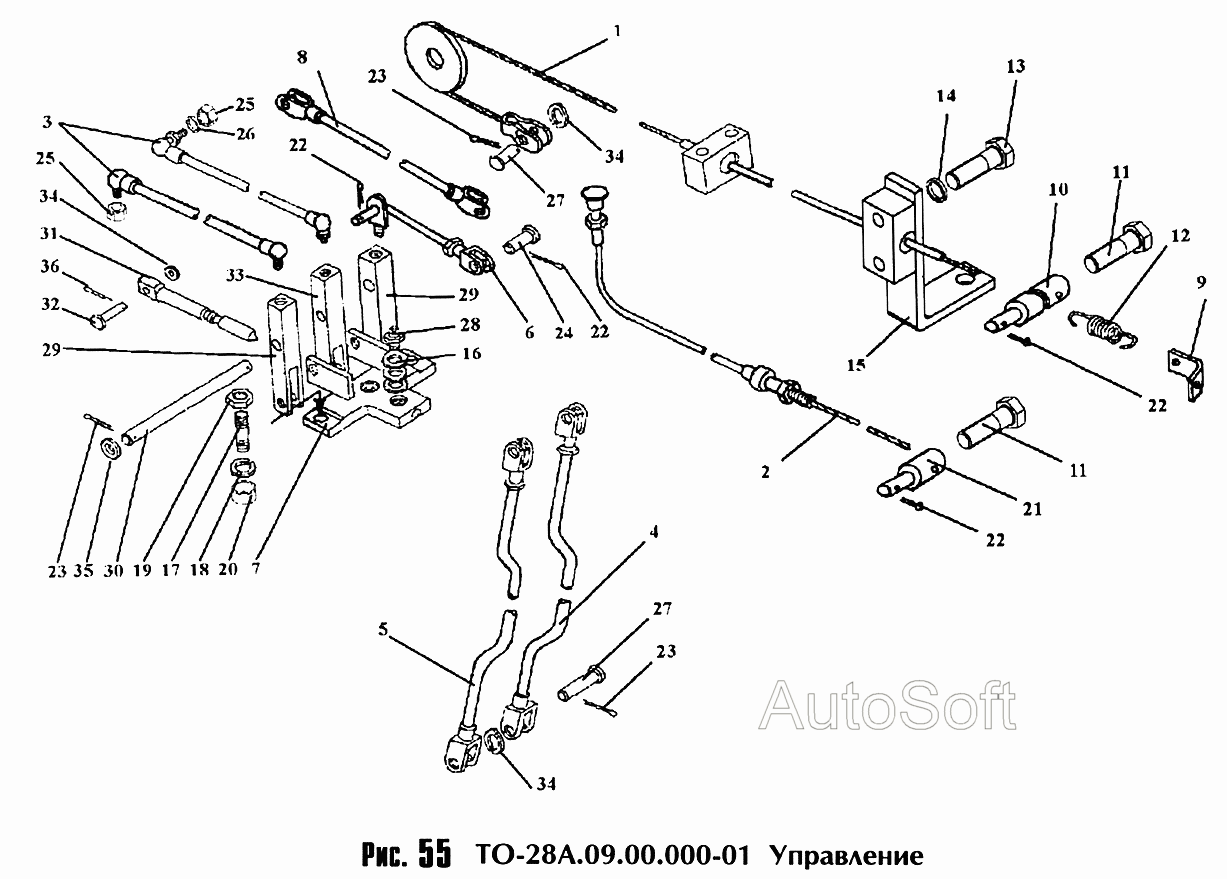

Управление ТО- А.-
100%
Название детали
трос
Заводской номер
ТО-28А.09.01.000
Количество на модель
1
№
1
Название детали
трос
Заводской номер
ТО-28А.09.04.000
Количество на модель
1
№
2
Название детали
Тяга
Заводской номер
ТО-18Б.79.02.000
Количество на модель
2
№
3
Название детали
Тяга
Заводской номер
ТО-18Б.79.04.000
Количество на модель
1
№
4
Название детали
Тяга
Заводской номер
ТО-18Б.79.09.000
Количество на модель
1
№
4
Название детали
Тяга
Заводской номер
ТО-18Б.79.08.000
Количество на модель
1
№
5
Название детали
Тяга
Заводской номер
ТО-18Б.79.06.000
Количество на модель
1
№
5
Название детали
Тяга
Заводской номер
ТО-18Б.79.10.000
Количество на модель
1
№
6
Название детали
Тяга
Заводской номер
ТО-18Б.79.05.000
Количество на модель
1
№
6
Название детали
Механизм управления
Заводской номер
ТО-18Д.09.06.000
Количество на модель
1
№
7
Название детали
Механизм управления
Заводской номер
ТО-18Д.09.02.000
Количество на модель
1
№
7
Название детали
Тяга
Заводской номер
ТО-18Б.79.11.000
Количество на модель
1
№
8
Название детали
Тяга
Заводской номер
ТО-18Б.79.12.000
Количество на модель
1
№
8
Название детали
Кронштейн
Заводской номер
ТО-28А.09.00.006
Количество на модель
1
№
9
Название детали
Вот
Заводской номер
ТО-28А.09.00.004
Количество на модель
1
№
10
Название детали
Болт
Заводской номер
М6х20.7798
Количество на модель
2
№
11
Название детали
Пружина
Заводской номер
ТО-18Д.09.00.003
Количество на модель
1
№
12
Название детали
Болт
Заводской номер
М8х20.7796
Количество на модель
4
№
13
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
6
№
14
Название детали
Кронштейн
Заводской номер
ТО-28А.09.03.000
Количество на модель
1
№
15
Название детали
Шайба
Заводской номер
ТО-25.58.07.008
Количество на модель
10
№
16
Название детали
Шпилька
Заводской номер
ТО-18А.09.00.003
Количество на модель
2
№
17
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
2
№
18
Название детали
Гайка
Заводской номер
М12.5915
Количество на модель
2
№
19
Название детали
Втулка
Заводской номер
ТО-18А.09.00.002
Количество на модель
2
№
20
Название детали
Вот
Заводской номер
ТО-28А.09.00.005
Количество на модель
1
№
21
Название детали
Шплинт
Заводской номер
2x20.019
Количество на модель
4
№
22
Название детали
Шплинт
Заводской номер
2.5x20.019
Количество на модель
7
№
23
Название детали
Вот
Заводской номер
6-8d11x32.9650
Количество на модель
1
№
24
Название детали
Гайка
Заводской номер
М10.5915
Количество на модель
2
№
25
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
1
№
26
Название детали
Вот
Заводской номер
6-12d11x36.9650
Количество на модель
7
№
27
Название детали
Выключатель
Заводской номер
ВК-418
Количество на модель
1
№
28
Название детали
Рычаг
Заводской номер
ТО-18А.09.00.009
Количество на модель
2
№
29
Название детали
Ось
Заводской номер
ТО-18А.09.00.605
Количество на модель
1
№
30
Название детали
Шток
Заводской номер
ТО-18Д.09.02.001
Количество на модель
1
№
31
Название детали
Ось
Заводской номер
ТО-18Д.09.02.002
Количество на модель
1
№
32
Название детали
Рычаг
Заводской номер
ТО-18Д.09.02.004
Количество на модель
1
№
33
Название детали
Шайба
Заводской номер
С12.02.Ст3.11371
Количество на модель
7
№
34
Название детали
Шайба
Заводской номер
А10.02.Ст3.11371
Количество на модель
2
№
35
Название детали
Шплинт
Заводской номер
3,2x20.019
Количество на модель
1
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | трос | ТО-28А.09.01.000 | 1 | 1 | 1 | |||
| 2 | трос | ТО-28А.09.04.000 | 1 | 1 | 2 | |||
| 3 | Тяга | ТО-18Б.79.02.000 | 2 | 2 | 3 | |||
| 4 | Тяга | ТО-18Б.79.04.000 | 1 | 1 | 4 | |||
| 4 | Тяга | ТО-18Б.79.09.000 | 1 | 1 | 4 | |||
| 5 | Тяга | ТО-18Б.79.08.000 | 1 | 1 | 5 | |||
| 5 | Тяга | ТО-18Б.79.06.000 | 1 | 1 | 5 | |||
| 6 | Тяга | ТО-18Б.79.10.000 | 1 | 1 | 6 | |||
| 6 | Тяга | ТО-18Б.79.05.000 | 1 | 1 | 6 | |||
| 7 | Механизм управления | ТО-18Д.09.06.000 | 1 | 1 | 7 | |||
| 7 | Механизм управления | ТО-18Д.09.02.000 | 1 | 1 | 7 | |||
| 8 | Тяга | ТО-18Б.79.11.000 | 1 | 1 | 8 | |||
| 8 | Тяга | ТО-18Б.79.12.000 | 1 | 1 | 8 | |||
| 9 | Кронштейн | ТО-28А.09.00.006 | 1 | 1 | 9 | |||
| 10 | Вот | ТО-28А.09.00.004 | 1 | 1 | 10 | |||
| 11 | Болт | М6х20.7798 | 2 | 2 | 11 | |||
| 12 | Пружина | ТО-18Д.09.00.003 | 1 | 1 | 12 | |||
| 13 | Болт | М8х20.7796 | 4 | 4 | 13 | |||
| 14 | Шайба | 8.6402 | 6 | 6 | 14 | |||
| 15 | Кронштейн | ТО-28А.09.03.000 | 1 | 1 | 15 | |||
| 16 | Шайба | ТО-25.58.07.008 | 10 | 10 | 16 | |||
| 17 | Шпилька | ТО-18А.09.00.003 | 2 | 2 | 17 | |||
| 18 | Шайба | 12.6402 | 2 | 2 | 18 | |||
| 19 | Гайка | М12.5915 | 2 | 2 | 19 | |||
| 20 | Втулка | ТО-18А.09.00.002 | 2 | 2 | 20 | |||
| 21 | Вот | ТО-28А.09.00.005 | 1 | 1 | 21 | |||
| 22 | Шплинт | 2x20.019 | 4 | 4 | 22 | |||
| 23 | Шплинт | 2.5x20.019 | 7 | 7 | 23 | |||
| 24 | Вот | 6-8d11x32.9650 | 1 | 1 | 24 | |||
| 25 | Гайка | М10.5915 | 2 | 2 | 25 | |||
| 26 | Шайба | 10.6402 | 1 | 1 | 26 | |||
| 27 | Вот | 6-12d11x36.9650 | 7 | 7 | 27 | |||
| 28 | Выключатель | ВК-418 | 1 | 1 | 28 | |||
| 29 | Рычаг | ТО-18А.09.00.009 | 2 | 2 | 29 | |||
| 30 | Ось | ТО-18А.09.00.605 | 1 | 1 | 30 | |||
| 31 | Шток | ТО-18Д.09.02.001 | 1 | 1 | 31 | |||
| 32 | Ось | ТО-18Д.09.02.002 | 1 | 1 | 32 | |||
| 33 | Рычаг | ТО-18Д.09.02.004 | 1 | 1 | 33 | |||
| 34 | Шайба | С12.02.Ст3.11371 | 7 | 7 | 34 | |||
| 35 | Шайба | А10.02.Ст3.11371 | 2 | 2 | 35 | |||
| 36 | Шплинт | 3,2x20.019 | 1 | 1 | 36 |
