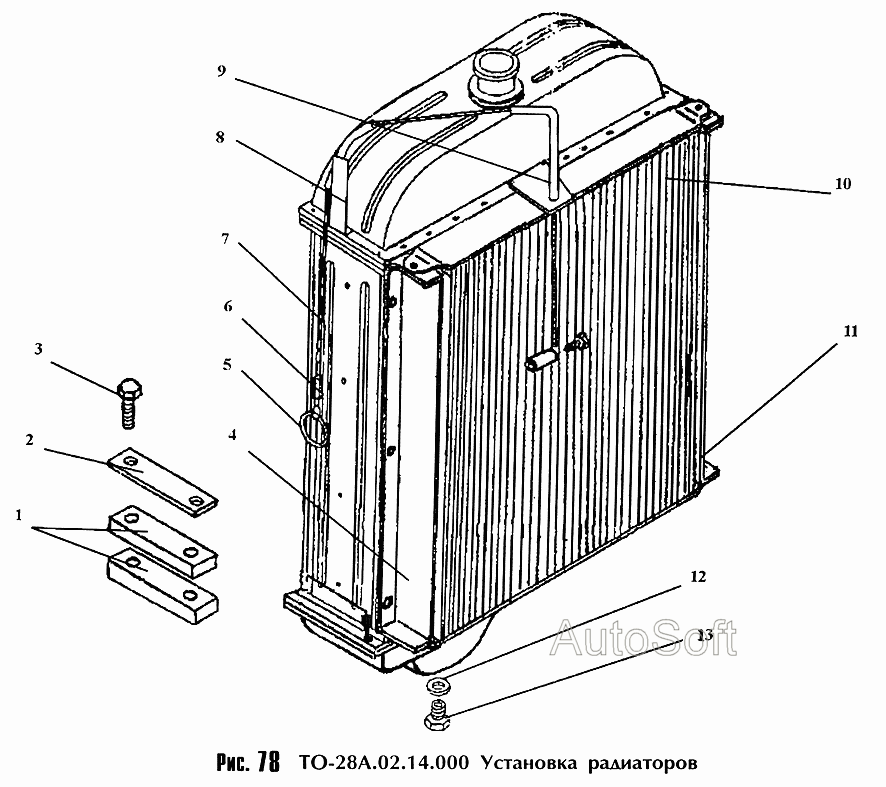

Установка радиаторов TO-A.
100%
Название детали
Пластина
Заводской номер
ТО-18.02.10.021
Количество на модель
4
№
1
Название детали
Пластина
Заводской номер
ТО-18.02.10.013
Количество на модель
2
№
2
Название детали
Болт
Заводской номер
М12x40.7796
Количество на модель
4
№
3
Название детали
Кронштейн
Заводской номер
ТО-28.02.20.001
Количество на модель
1
№
4
Название детали
Кольцо
Заводской номер
ДЭ-214С.13.006
Количество на модель
1
№
5
Название детали
Втулка
Заводской номер
ТО-18.10.03.001
Количество на модель
1
№
6
Название детали
Канат
Заводской номер
ТО-18А.09.00.006
Количество на модель
1
№
7
Название детали
Кронштейн
Заводской номер
ТО-28.02.10.040
Количество на модель
1
№
8
Название детали
Кронштейн
Заводской номер
ТО-28.02.20.010
Количество на модель
1
№
9
Название детали
Радиаторный блок, состоящий из: M- - водяного радиатора и M- - радиатора GMP.
Заводской номер
МОЧ25У10-01
Количество на модель
1
№
10
Название детали
Водяной радиатор
Заводской номер
МОЧУ.13.003-1
Количество на модель
1
№
10
Название детали
Радиатор GMP
Заводской номер
М216-68.52.16.000
Количество на модель
1
№
10
Название детали
Кронштейн
Заводской номер
ТО-28.02.20.001-01
Количество на модель
1
№
11
Название детали
Прокладка
Заводской номер
27АО.23358
Количество на модель
1
№
12
Название детали
Пробка
Заводской номер
ТО-18Б.72.02.001
Количество на модель
1
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Пластина | ТО-18.02.10.021 | 4 | 4 | 1 | |||
| 2 | Пластина | ТО-18.02.10.013 | 2 | 2 | 2 | |||
| 3 | Болт | М12x40.7796 | 4 | 4 | 3 | |||
| 4 | Кронштейн | ТО-28.02.20.001 | 1 | 1 | 4 | |||
| 5 | Кольцо | ДЭ-214С.13.006 | 1 | 1 | 5 | |||
| 6 | Втулка | ТО-18.10.03.001 | 1 | 1 | 6 | |||
| 7 | Канат | ТО-18А.09.00.006 | 1 | 1 | 7 | |||
| 8 | Кронштейн | ТО-28.02.10.040 | 1 | 1 | 8 | |||
| 9 | Кронштейн | ТО-28.02.20.010 | 1 | 1 | 9 | |||
| 10 | Радиаторный блок, состоящий из: M- - водяного радиатора и M- - радиатора GMP. | МОЧ25У10-01 | 1 | 1 | 10 | |||
| 10 | Водяной радиатор | МОЧУ.13.003-1 | 1 | 1 | 10 | |||
| 10 | Радиатор GMP | М216-68.52.16.000 | 1 | 1 | 10 | |||
| 11 | Кронштейн | ТО-28.02.20.001-01 | 1 | 1 | 11 | |||
| 12 | Прокладка | 27АО.23358 | 1 | 1 | 12 | |||
| 13 | Пробка | ТО-18Б.72.02.001 | 1 | 1 | 13 |
