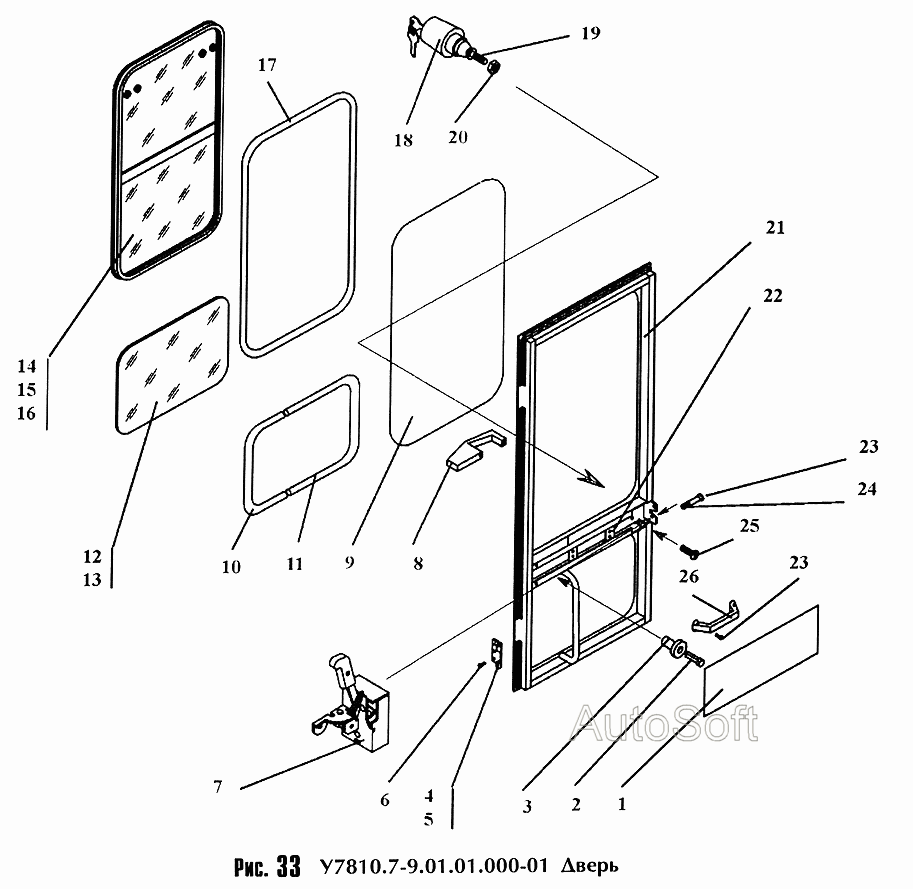

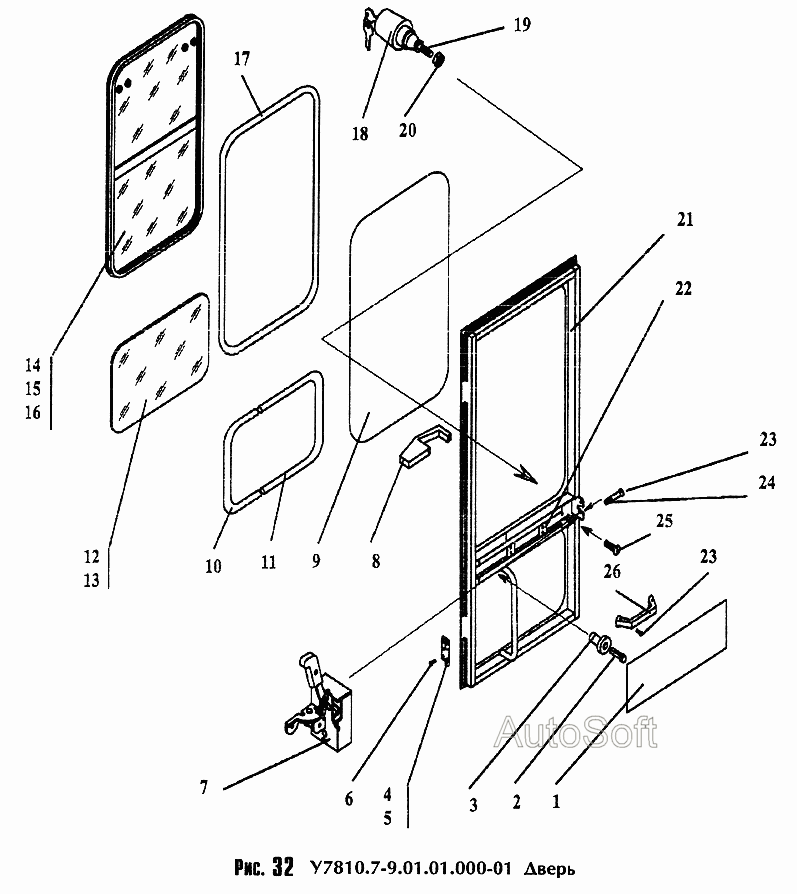

Дверь У- -
100%
Название детали
Обивка
Заводской номер
У7810.7-9.01.01.014
Количество на модель
3
№
1
Название детали
Держатель обивки
Заводской номер
2108-5402270
Количество на модель
4
№
2
Название детали
Фиксатор обивки
Заводской номер
2108-5402271
Количество на модель
4
№
3
Название детали
Петля
Заводской номер
У7810.7-9.01.01.400-01
Количество на модель
2
№
4
Название детали
Петля
Заводской номер
У7810.7-5.01.01.005
Количество на модель
2
№
5
Название детали
Винт
Заводской номер
М8х16.17475
Количество на модель
8
№
6
Название детали
Замок двери
Заводской номер
80-6105050-01
Количество на модель
1
№
7
Название детали
Ручка
Заводской номер
8132-8203107
Количество на модель
1
№
8
Название детали
Замок уплотнителя
Заводской номер
У7810.7-9.01.01.008
Количество на модель
1
№
9
Название детали
Уплотнитель
Заводской номер
У7810.7-9.01.01.021-01
Количество на модель
2
№
10
Название детали
Уплотнитель
Заводской номер
У7810.7-9.01.01.011-01
Количество на модель
2
№
11
Название детали
Стекло
Заводской номер
У7810.7-9.01.01.009-01
Количество на модель
1
№
12
Название детали
Стекло
Заводской номер
У7810.7-9.01.01.017-01
Количество на модель
1
№
13
Название детали
Окно
Заводской номер
У7810.7-9.01.01.100
Количество на модель
1
№
14
Название детали
Окно
Заводской номер
У7810.7-9.01.01.800
Количество на модель
1
№
15
Название детали
Окно
Заводской номер
У7810.7-9.01.01.600-01
Количество на модель
1
№
16
Название детали
Уплотнитель
Заводской номер
У7810.7-9.01.01.007
Количество на модель
1
№
17
Название детали
Ручка
Заводской номер
80-6105330-А1
Количество на модель
1
№
18
Название детали
Толкатель
Заводской номер
У7810.7-9.01.01.500-01
Количество на модель
1
№
19
Название детали
Орех
Заводской номер
М6.5915
Количество на модель
1
№
20
Название детали
Туша
Заводской номер
У7810.7-9.01.01.200-01
Количество на модель
1
№
21
Название детали
Кожух
Заводской номер
У7810.7-9.01.01.019-01
Количество на модель
1
№
22
Название детали
Винт
Заводской номер
М4х16.17475
Количество на модель
8
№
23
Название детали
Шайба
Заводской номер
6.11371
Количество на модель
2
№
24
Название детали
Винт
Заводской номер
М6х10.17473
Количество на модель
2
№
25
Название детали
Ручка
Заводской номер
8132-8202107
Количество на модель
1
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Обивка | У7810.7-9.01.01.014 | 3 | 3 | 1 | |||
| 2 | Держатель обивки | 2108-5402270 | 4 | 4 | 2 | |||
| 3 | Фиксатор обивки | 2108-5402271 | 4 | 4 | 3 | |||
| 4 | Петля | У7810.7-9.01.01.400-01 | 2 | 2 | 4 | |||
| 5 | Петля | У7810.7-5.01.01.005 | 2 | 2 | 5 | |||
| 6 | Винт | М8х16.17475 | 8 | 8 | 6 | |||
| 7 | Замок двери | 80-6105050-01 | 1 | 1 | 7 | |||
| 8 | Ручка | 8132-8203107 | 1 | 1 | 8 | |||
| 9 | Замок уплотнителя | У7810.7-9.01.01.008 | 1 | 1 | 9 | |||
| 10 | Уплотнитель | У7810.7-9.01.01.021-01 | 2 | 2 | 10 | |||
| 11 | Уплотнитель | У7810.7-9.01.01.011-01 | 2 | 2 | 11 | |||
| 12 | Стекло | У7810.7-9.01.01.009-01 | 1 | 1 | 12 | |||
| 13 | Стекло | У7810.7-9.01.01.017-01 | 1 | 1 | 13 | |||
| 14 | Окно | У7810.7-9.01.01.100 | 1 | 1 | 14 | |||
| 15 | Окно | У7810.7-9.01.01.800 | 1 | 1 | 15 | |||
| 16 | Окно | У7810.7-9.01.01.600-01 | 1 | 1 | 16 | |||
| 17 | Уплотнитель | У7810.7-9.01.01.007 | 1 | 1 | 17 | |||
| 18 | Ручка | 80-6105330-А1 | 1 | 1 | 18 | |||
| 19 | Толкатель | У7810.7-9.01.01.500-01 | 1 | 1 | 19 | |||
| 20 | Орех | М6.5915 | 1 | 1 | 20 | |||
| 21 | Туша | У7810.7-9.01.01.200-01 | 1 | 1 | 21 | |||
| 22 | Кожух | У7810.7-9.01.01.019-01 | 1 | 1 | 22 | |||
| 23 | Винт | М4х16.17475 | 8 | 8 | 23 | |||
| 24 | Шайба | 6.11371 | 2 | 2 | 24 | |||
| 25 | Винт | М6х10.17473 | 2 | 2 | 25 | |||
| 26 | Ручка | 8132-8202107 | 1 | 1 | 26 |
