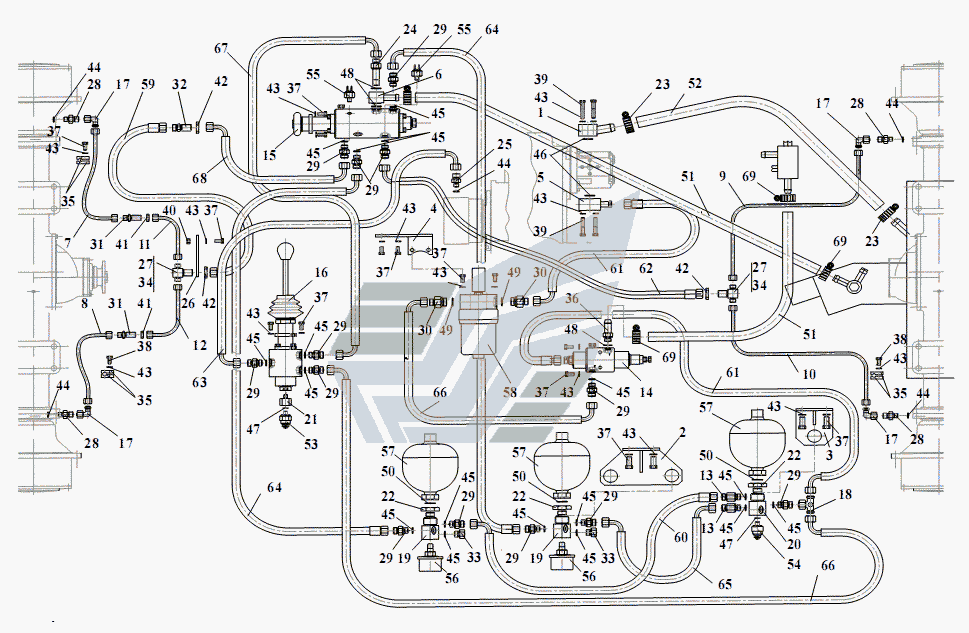

.- Гидросистема тормозов
100%
Название детали
Фланец
Заводской номер
208-43.00.120
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
342В-10.00.050
Количество на модель
1
№
2
Название детали
Кронштейн
Заводской номер
342В-10.00.060
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
342В-10.00.070
Количество на модель
1
№
4
Название детали
Фланец
Заводской номер
451.75.00.080
Количество на модель
1
№
5
Название детали
Угольник поворотный
Заводской номер
451А.75.00.090
Количество на модель
1
№
6
Название детали
Трубопровод
Заводской номер
ТО-28А.40.05.000
Количество на модель
1
№
7
Название детали
Трубопровод
Заводской номер
ТО-28А.40.06.000
Количество на модель
1
№
8
Название детали
Трубопровод
Заводской номер
ТО-28А.40.07.000
Количество на модель
1
№
9
Название детали
Трубопровод
Заводской номер
ТО-28А.40.08.000
Количество на модель
1
№
10
Название детали
Трубопровод
Заводской номер
ТО-28А.40.09.000-01
Количество на модель
1
№
11
Название детали
Трубопровод
Заводской номер
ТО-28А.40.10.000-01
Количество на модель
1
№
12
Название детали
Клапан обратный
Заводской номер
УГА1-07.01.000
Количество на модель
2
№
13
Название детали
Блок разгрузочный
Заводской номер
УГА2-01.01.000
Количество на модель
1
№
14
Название детали
Кран тормозной
Заводской номер
УГА2-05.01.000-01
Количество на модель
1
№
15
Название детали
Кран тормозной с ручным управлением
Заводской номер
УГА2-05.02.000
Количество на модель
1
№
16
Название детали
Соединение
Заводской номер
УДГ1-02.01.010
Количество на модель
4
№
17
Название детали
Соединение
Заводской номер
УДГ1-03.01.020
Количество на модель
1
№
18
Название детали
Переходник
Заводской номер
342В-10.00.004
Количество на модель
2
№
19
Название детали
Переходник
Заводской номер
342В-10.00.005
Количество на модель
1
№
20
Название детали
Переходник
Заводской номер
342В-10.00.006
Количество на модель
1
№
21
Название детали
Орех
Заводской номер
342В-10.00.007
Количество на модель
3
№
22
Название детали
Зажим TORRO
Заводской номер
20-32/9-C7W2
Количество на модель
2
№
23
Название детали
Переходник
Заводской номер
451-75.00.015
Количество на модель
1
№
24
Название детали
Штуцер
Заводской номер
451-75.00.017
Количество на модель
1
№
25
Название детали
Тарелка
Заводской номер
ТО-28А.40.00.007
Количество на модель
1
№
26
Название детали
Тройник
Заводской номер
ТО-28А.40.00.008
Количество на модель
2
№
27
Название детали
Штуцер
Заводской номер
УДГ1-01.01.001
Количество на модель
4
№
28
Название детали
Штуцер
Заводской номер
УДГ1-01.01.004
Количество на модель
13
№
29
Название детали
Штуцер
Заводской номер
УДГ1-01.02.008
Количество на модель
2
№
30
Название детали
Штуцер
Заводской номер
УДГ1-01.06.001
Количество на модель
2
№
31
Название детали
Штуцер
Заводской номер
УДГ1-01.06.003
Количество на модель
1
№
32
Название детали
Заглушка
Заводской номер
УДГ1-09.01.003
Количество на модель
2
№
33
Название детали
Заглушка
Заводской номер
УДГ1-09.03.001
Количество на модель
2
№
34
Название детали
Колодка
Заводской номер
УДГ1-17.00.001
Количество на модель
6
№
35
Название детали
Штуцер
Заводской номер
УДГ1-13.00.003
Количество на модель
1
№
36
Название детали
Болт
Заводской номер
М8х16.7796
Количество на модель
25
№
37
Название детали
Болт
Заводской номер
М8х25.7796
Количество на модель
3
№
38
Название детали
Болт
Заводской номер
М8х45.7796
Количество на модель
8
№
39
Название детали
Гайка
Заводской номер
М8.5915
Количество на модель
1
№
40
Название детали
Контргайка
Заводской номер
М14.15803
Количество на модель
2
№
41
Название детали
Контргайка
Заводской номер
М18.15803
Количество на модель
3
№
42
Название детали
Шайба
Заводской номер
8.65Г.6402
Количество на модель
36
№
43
Название детали
КОЛЬЦО
Заводской номер
009-013-25-2-2.9833/18829
Количество на модель
5
№
44
Название детали
КОЛЬЦО
Заводской номер
013-017-25-2-2.9833/18829
Количество на модель
17
№
45
Название детали
КОЛЬЦО
Заводской номер
021-025-25-2-2.9833/18829
Количество на модель
2
№
46
Название детали
прокладка
Заводской номер
10АО.23358
Количество на модель
2
№
47
Название детали
прокладка
Заводской номер
16АО.23358
Количество на модель
3
№
48
Название детали
прокладка
Заводской номер
22АО.23358
Количество на модель
2
№
49
Название детали
прокладка
Заводской номер
G1/2”АО.23358
Количество на модель
3
№
50
Название детали
Рукав (L= мм)
Заводской номер
16х25-1,6.10362
Количество на модель
2
№
51
Название детали
Рукав (L= мм)
Заводской номер
20х29-1,6.10362
Количество на модель
1
№
52
Название детали
Выключатель давления
Заводской номер
МО 15200 PMN50C
Количество на модель
1
№
53
Название детали
Выключатель давления
Заводской номер
МО 15200 PMN150C
Количество на модель
1
№
54
Название детали
Выключатель
Заводской номер
ВК-12Б
Количество на модель
2
№
55
Название детали
Датчик давления
Заводской номер
16.02.3829
Количество на модель
2
№
56
Название детали
Пневмогидроаккумулятор
Заводской номер
SBO 200-1E1/112A-200AK50
Количество на модель
3
№
57
Название детали
Фильтр
Заводской номер
ФГИ-12/3
Количество на модель
1
№
58
Название детали
Рукав высокого давления
Заводской номер
1SN NP10x600 A60x60
Количество на модель
1
№
59
Название детали
Рукав высокого давления
Заводской номер
1SN NP10x550 A60x61
Количество на модель
1
№
60
Название детали
Рукав высокого давления
Заводской номер
1SN NP10x650 A60x61
Количество на модель
2
№
61
Название детали
Рукав высокого давления
Заводской номер
1SN NP10x1150 A60x61
Количество на модель
1
№
62
Название детали
Рукав высокого давления
Заводской номер
1SN NP10x1200 A61x61
Количество на модель
1
№
63
Название детали
Рукав высокого давления
Заводской номер
1SN NP10x1300 A60x61
Количество на модель
2
№
64
Название детали
Рукав высокого давления
Заводской номер
1SN NP10x450 A61x61
Количество на модель
1
№
65
Название детали
Рукав высокого давления
Заводской номер
1SN NP10x750 A61x61
Количество на модель
2
№
66
Название детали
Рукав высокого давления
Заводской номер
1SN NP10x750 A61x61(180)
Количество на модель
1
№
67
Название детали
Рукав высокого давления
Заводской номер
1SN NP10x1100 A61x61(180)
Количество на модель
1
№
68
Название детали
Зажим
Заводской номер
16-27/9-C7W2
Количество на модель
4
№
69
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланец | 208-43.00.120 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 342В-10.00.050 | 1 | 1 | 2 | |||
| 3 | Кронштейн | 342В-10.00.060 | 1 | 1 | 3 | |||
| 4 | Кронштейн | 342В-10.00.070 | 1 | 1 | 4 | |||
| 5 | Фланец | 451.75.00.080 | 1 | 1 | 5 | |||
| 6 | Угольник поворотный | 451А.75.00.090 | 1 | 1 | 6 | |||
| 7 | Трубопровод | ТО-28А.40.05.000 | 1 | 1 | 7 | |||
| 8 | Трубопровод | ТО-28А.40.06.000 | 1 | 1 | 8 | |||
| 9 | Трубопровод | ТО-28А.40.07.000 | 1 | 1 | 9 | |||
| 10 | Трубопровод | ТО-28А.40.08.000 | 1 | 1 | 10 | |||
| 11 | Трубопровод | ТО-28А.40.09.000-01 | 1 | 1 | 11 | |||
| 12 | Трубопровод | ТО-28А.40.10.000-01 | 1 | 1 | 12 | |||
| 13 | Клапан обратный | УГА1-07.01.000 | 2 | 2 | 13 | |||
| 14 | Блок разгрузочный | УГА2-01.01.000 | 1 | 1 | 14 | |||
| 15 | Кран тормозной | УГА2-05.01.000-01 | 1 | 1 | 15 | |||
| 16 | Кран тормозной с ручным управлением | УГА2-05.02.000 | 1 | 1 | 16 | |||
| 17 | Соединение | УДГ1-02.01.010 | 4 | 4 | 17 | |||
| 18 | Соединение | УДГ1-03.01.020 | 1 | 1 | 18 | |||
| 19 | Переходник | 342В-10.00.004 | 2 | 2 | 19 | |||
| 20 | Переходник | 342В-10.00.005 | 1 | 1 | 20 | |||
| 21 | Переходник | 342В-10.00.006 | 1 | 1 | 21 | |||
| 22 | Орех | 342В-10.00.007 | 3 | 3 | 22 | |||
| 23 | Зажим TORRO | 20-32/9-C7W2 | 2 | 2 | 23 | |||
| 24 | Переходник | 451-75.00.015 | 1 | 1 | 24 | |||
| 25 | Штуцер | 451-75.00.017 | 1 | 1 | 25 | |||
| 26 | Тарелка | ТО-28А.40.00.007 | 1 | 1 | 26 | |||
| 27 | Тройник | ТО-28А.40.00.008 | 2 | 2 | 27 | |||
| 28 | Штуцер | УДГ1-01.01.001 | 4 | 4 | 28 | |||
| 29 | Штуцер | УДГ1-01.01.004 | 13 | 13 | 29 | |||
| 30 | Штуцер | УДГ1-01.02.008 | 2 | 2 | 30 | |||
| 31 | Штуцер | УДГ1-01.06.001 | 2 | 2 | 31 | |||
| 32 | Штуцер | УДГ1-01.06.003 | 1 | 1 | 32 | |||
| 33 | Заглушка | УДГ1-09.01.003 | 2 | 2 | 33 | |||
| 34 | Заглушка | УДГ1-09.03.001 | 2 | 2 | 34 | |||
| 35 | Колодка | УДГ1-17.00.001 | 6 | 6 | 35 | |||
| 36 | Штуцер | УДГ1-13.00.003 | 1 | 1 | 36 | |||
| 37 | Болт | М8х16.7796 | 25 | 25 | 37 | |||
| 38 | Болт | М8х25.7796 | 3 | 3 | 38 | |||
| 39 | Болт | М8х45.7796 | 8 | 8 | 39 | |||
| 40 | Гайка | М8.5915 | 1 | 1 | 40 | |||
| 41 | Контргайка | М14.15803 | 2 | 2 | 41 | |||
| 42 | Контргайка | М18.15803 | 3 | 3 | 42 | |||
| 43 | Шайба | 8.65Г.6402 | 36 | 36 | 43 | |||
| 44 | КОЛЬЦО | 009-013-25-2-2.9833/18829 | 5 | 5 | 44 | |||
| 45 | КОЛЬЦО | 013-017-25-2-2.9833/18829 | 17 | 17 | 45 | |||
| 46 | КОЛЬЦО | 021-025-25-2-2.9833/18829 | 2 | 2 | 46 | |||
| 47 | прокладка | 10АО.23358 | 2 | 2 | 47 | |||
| 48 | прокладка | 16АО.23358 | 3 | 3 | 48 | |||
| 49 | прокладка | 22АО.23358 | 2 | 2 | 49 | |||
| 50 | прокладка | G1/2”АО.23358 | 3 | 3 | 50 | |||
| 51 | Рукав (L= мм) | 16х25-1,6.10362 | 2 | 2 | 51 | |||
| 52 | Рукав (L= мм) | 20х29-1,6.10362 | 1 | 1 | 52 | |||
| 53 | Выключатель давления | МО 15200 PMN50C | 1 | 1 | 53 | |||
| 54 | Выключатель давления | МО 15200 PMN150C | 1 | 1 | 54 | |||
| 55 | Выключатель | ВК-12Б | 2 | 2 | 55 | |||
| 56 | Датчик давления | 16.02.3829 | 2 | 2 | 56 | |||
| 57 | Пневмогидроаккумулятор | SBO 200-1E1/112A-200AK50 | 3 | 3 | 57 | |||
| 58 | Фильтр | ФГИ-12/3 | 1 | 1 | 58 | |||
| 59 | Рукав высокого давления | 1SN NP10x600 A60x60 | 1 | 1 | 59 | |||
| 60 | Рукав высокого давления | 1SN NP10x550 A60x61 | 1 | 1 | 60 | |||
| 61 | Рукав высокого давления | 1SN NP10x650 A60x61 | 2 | 2 | 61 | |||
| 62 | Рукав высокого давления | 1SN NP10x1150 A60x61 | 1 | 1 | 62 | |||
| 63 | Рукав высокого давления | 1SN NP10x1200 A61x61 | 1 | 1 | 63 | |||
| 64 | Рукав высокого давления | 1SN NP10x1300 A60x61 | 2 | 2 | 64 | |||
| 65 | Рукав высокого давления | 1SN NP10x450 A61x61 | 1 | 1 | 65 | |||
| 66 | Рукав высокого давления | 1SN NP10x750 A61x61 | 2 | 2 | 66 | |||
| 67 | Рукав высокого давления | 1SN NP10x750 A61x61(180) | 1 | 1 | 67 | |||
| 68 | Рукав высокого давления | 1SN NP10x1100 A61x61(180) | 1 | 1 | 68 | |||
| 69 | Зажим | 16-27/9-C7W2 | 4 | 4 | 69 |
