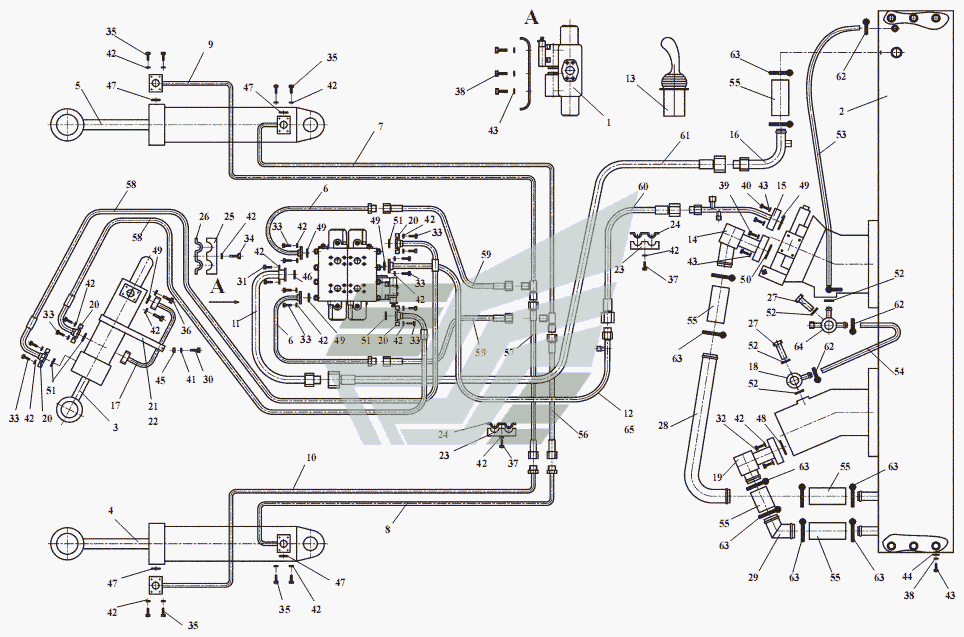

Гидросистема рабочего оборудования
100%
Название детали
Гидрораспределитель х секц. с гидроуправлением
Заводской номер
РГС25Г2-12.00.000
Количество на модель
1
№
1
Название детали
Гидробак
Заводской номер
350.06.16.000
Количество на модель
1
№
2
Название детали
Цилиндр ковшовый
Заводской номер
350.06.18.000
Количество на модель
1
№
3
Название детали
Цилиндр стреловой
Заводской номер
350.06.19.000
Количество на модель
1
№
4
Название детали
Цилиндр стреловой
Заводской номер
350.06.19.000-01
Количество на модель
1
№
5
Название детали
Трубопровод
Заводской номер
350.06.02.000
Количество на модель
2
№
6
Название детали
Трубопровод
Заводской номер
350.06.03.000
Количество на модель
1
№
7
Название детали
Трубопровод
Заводской номер
350.06.04.000
Количество на модель
1
№
8
Название детали
Трубопровод
Заводской номер
350.06.05.000
Количество на модель
1
№
9
Название детали
Трубопровод
Заводской номер
350.06.06.000
Количество на модель
1
№
10
Название детали
Трубопровод
Заводской номер
350.06.07.000
Количество на модель
1
№
11
Название детали
Трубопровод
Заводской номер
350.06.08.000
Количество на модель
1
№
12
Название детали
Управление гидрораспределителем
Заводской номер
350.06.09.000
Количество на модель
1
№
13
Название детали
Фланец
Заводской номер
350.06.10.000
Количество на модель
1
№
14
Название детали
Трубопровод
Заводской номер
350.06.11.000
Количество на модель
1
№
15
Название детали
Трубопровод
Заводской номер
350.06.13.000
Количество на модель
1
№
16
Название детали
Трубопровод
Заводской номер
350.06.14.000
Количество на модель
1
№
17
Название детали
Угольник поворотный
Заводской номер
ТО-28.26.00.140
Количество на модель
1
№
18
Название детали
Фланец
Заводской номер
ТО-28А.06.07.000
Количество на модель
1
№
19
Название детали
Фланец
Заводской номер
350.06.00.002
Количество на модель
8
№
20
Название детали
Хомут
Заводской номер
350.06.00.003
Количество на модель
1
№
21
Название детали
Хомут
Заводской номер
350.06.00.004
Количество на модель
1
№
22
Название детали
Колодка
Заводской номер
ТО-18Б.76.00.004
Количество на модель
2
№
23
Название детали
Тарелка
Заводской номер
ТО-18Б.76.00.007
Количество на модель
4
№
24
Название детали
Колодка
Заводской номер
ТО-28.06.00.002
Количество на модель
1
№
25
Название детали
прокладка
Заводской номер
ТО-28.06.00.007
Количество на модель
2
№
26
Название детали
Зажимной болт
Заводской номер
ТО-28.26.00.005
Количество на модель
2
№
27
Название детали
Труба
Заводской номер
ТО-28А.06.00.001
Количество на модель
1
№
28
Название детали
Труба
Заводской номер
ТО-28А.06.00.003
Количество на модель
1
№
29
Название детали
Болт
Заводской номер
М8х35.46.0115.7796
Количество на модель
1
№
30
Название детали
Болт
Заводской номер
М10х16.46.0115.7796
Количество на модель
4
№
31
Название детали
Болт
Заводской номер
М10х35.56.0115.7796
Количество на модель
4
№
32
Название детали
Болт
Заводской номер
М10х35.88.35.0115.7796
Количество на модель
28
№
33
Название детали
Болт
Заводской номер
М10х40.56.0115.7796
Количество на модель
1
№
34
Название детали
Болт
Заводской номер
М10х45.88.35.0115.7796
Количество на модель
16
№
35
Название детали
Болт
Заводской номер
М10х55.88.35.0115.7796
Количество на модель
4
№
36
Название детали
Болт
Заводской номер
М10х70.56.0115.7796
Количество на модель
2
№
37
Название детали
Болт
Заводской номер
М12х25.56.0115.7796
Количество на модель
9
№
38
Название детали
Болт
Заводской номер
М12х40.56.0115.7796
Количество на модель
4
№
39
Название детали
Болт
Заводской номер
М12х55.88.35.0115.7796
Количество на модель
4
№
40
Название детали
Шайба
Заводской номер
8.65Г.6402
Количество на модель
1
№
41
Название детали
Шайба
Заводской номер
10.65Г.6402
Количество на модель
59
№
42
Название детали
Шайба
Заводской номер
12.65Г.6402
Количество на модель
17
№
43
Название детали
Шайба
Заводской номер
А12.02.Ст3.0115.11371
Количество на модель
6
№
44
Название детали
Гайка
Заводской номер
М8.5915
Количество на модель
1
№
45
Название детали
КОЛЬЦО
Заводской номер
034-038-25-2-2.9833/18829
Количество на модель
1
№
46
Название детали
КОЛЬЦО
Заводской номер
025-030-30-2-2.9833/18829
Количество на модель
4
№
47
Название детали
КОЛЬЦО
Заводской номер
039-045-36-2-2.9833/18829
Количество на модель
1
№
48
Название детали
КОЛЬЦО
Заводской номер
032-040-46-2-2.9833/18829
Количество на модель
5
№
49
Название детали
КОЛЬЦО
Заводской номер
060-070-58-2-2.9833/18829
Количество на модель
1
№
50
Название детали
КОЛЬЦО
Заводской номер
034-040-36-2-2.9833/18829
Количество на модель
4
№
51
Название детали
прокладка
Заводской номер
18А0.23358
Количество на модель
4
№
52
Название детали
Рукав
Заводской номер
16x25-1.6.10362
Количество на модель
1
№
53
Название детали
Рукав
Заводской номер
48x62-1.47.10362
Количество на модель
5
№
55
Название детали
Рукав высокого давления
Заводской номер
2SN NP20х450 А10spА10sp
Количество на модель
1
№
56
Название детали
Рукав высокого давления
Заводской номер
2SN NP20х500 А10spА10sp
Количество на модель
1
№
57
Название детали
Рукав высокого давления
Заводской номер
2SN NP25х1700 P11P13-270
Количество на модель
2
№
58
Название детали
Рукав высокого давления
Заводской номер
2SN NP25х780 А70А70
Количество на модель
2
№
59
Название детали
Рукав высокого давления
Заводской номер
2SN NP25х1580 А70А70
Количество на модель
1
№
60
Название детали
Рукав высокого давления
Заводской номер
2SN NP32х2080 А70А70
Количество на модель
1
№
61
Название детали
Зажим
Заводской номер
16-27/9-C7W2
Количество на модель
4
№
62
Название детали
Зажим
Заводской номер
50-70/9-C7W2
Количество на модель
10
№
63
Название детали
Угольник поворотный
Заводской номер
ТО-28А.06.10.000
Количество на модель
1
№
64
Название детали
Заглушка
Заводской номер
УДГ1-09.03.001
Количество на модель
1
№
65
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гидрораспределитель х секц. с гидроуправлением | РГС25Г2-12.00.000 | 1 | 1 | 1 | |||
| 2 | Гидробак | 350.06.16.000 | 1 | 1 | 2 | |||
| 3 | Цилиндр ковшовый | 350.06.18.000 | 1 | 1 | 3 | |||
| 4 | Цилиндр стреловой | 350.06.19.000 | 1 | 1 | 4 | |||
| 5 | Цилиндр стреловой | 350.06.19.000-01 | 1 | 1 | 5 | |||
| 6 | Трубопровод | 350.06.02.000 | 2 | 2 | 6 | |||
| 7 | Трубопровод | 350.06.03.000 | 1 | 1 | 7 | |||
| 8 | Трубопровод | 350.06.04.000 | 1 | 1 | 8 | |||
| 9 | Трубопровод | 350.06.05.000 | 1 | 1 | 9 | |||
| 10 | Трубопровод | 350.06.06.000 | 1 | 1 | 10 | |||
| 11 | Трубопровод | 350.06.07.000 | 1 | 1 | 11 | |||
| 12 | Трубопровод | 350.06.08.000 | 1 | 1 | 12 | |||
| 13 | Управление гидрораспределителем | 350.06.09.000 | 1 | 1 | 13 | |||
| 14 | Фланец | 350.06.10.000 | 1 | 1 | 14 | |||
| 15 | Трубопровод | 350.06.11.000 | 1 | 1 | 15 | |||
| 16 | Трубопровод | 350.06.13.000 | 1 | 1 | 16 | |||
| 17 | Трубопровод | 350.06.14.000 | 1 | 1 | 17 | |||
| 18 | Угольник поворотный | ТО-28.26.00.140 | 1 | 1 | 18 | |||
| 19 | Фланец | ТО-28А.06.07.000 | 1 | 1 | 19 | |||
| 20 | Фланец | 350.06.00.002 | 8 | 8 | 20 | |||
| 21 | Хомут | 350.06.00.003 | 1 | 1 | 21 | |||
| 22 | Хомут | 350.06.00.004 | 1 | 1 | 22 | |||
| 23 | Колодка | ТО-18Б.76.00.004 | 2 | 2 | 23 | |||
| 24 | Тарелка | ТО-18Б.76.00.007 | 4 | 4 | 24 | |||
| 25 | Колодка | ТО-28.06.00.002 | 1 | 1 | 25 | |||
| 26 | прокладка | ТО-28.06.00.007 | 2 | 2 | 26 | |||
| 27 | Зажимной болт | ТО-28.26.00.005 | 2 | 2 | 27 | |||
| 28 | Труба | ТО-28А.06.00.001 | 1 | 1 | 28 | |||
| 29 | Труба | ТО-28А.06.00.003 | 1 | 1 | 29 | |||
| 30 | Болт | М8х35.46.0115.7796 | 1 | 1 | 30 | |||
| 31 | Болт | М10х16.46.0115.7796 | 4 | 4 | 31 | |||
| 32 | Болт | М10х35.56.0115.7796 | 4 | 4 | 32 | |||
| 33 | Болт | М10х35.88.35.0115.7796 | 28 | 28 | 33 | |||
| 34 | Болт | М10х40.56.0115.7796 | 1 | 1 | 34 | |||
| 35 | Болт | М10х45.88.35.0115.7796 | 16 | 16 | 35 | |||
| 36 | Болт | М10х55.88.35.0115.7796 | 4 | 4 | 36 | |||
| 37 | Болт | М10х70.56.0115.7796 | 2 | 2 | 37 | |||
| 38 | Болт | М12х25.56.0115.7796 | 9 | 9 | 38 | |||
| 39 | Болт | М12х40.56.0115.7796 | 4 | 4 | 39 | |||
| 40 | Болт | М12х55.88.35.0115.7796 | 4 | 4 | 40 | |||
| 41 | Шайба | 8.65Г.6402 | 1 | 1 | 41 | |||
| 42 | Шайба | 10.65Г.6402 | 59 | 59 | 42 | |||
| 43 | Шайба | 12.65Г.6402 | 17 | 17 | 43 | |||
| 44 | Шайба | А12.02.Ст3.0115.11371 | 6 | 6 | 44 | |||
| 45 | Гайка | М8.5915 | 1 | 1 | 45 | |||
| 46 | КОЛЬЦО | 034-038-25-2-2.9833/18829 | 1 | 1 | 46 | |||
| 47 | КОЛЬЦО | 025-030-30-2-2.9833/18829 | 4 | 4 | 47 | |||
| 48 | КОЛЬЦО | 039-045-36-2-2.9833/18829 | 1 | 1 | 48 | |||
| 49 | КОЛЬЦО | 032-040-46-2-2.9833/18829 | 5 | 5 | 49 | |||
| 50 | КОЛЬЦО | 060-070-58-2-2.9833/18829 | 1 | 1 | 50 | |||
| 51 | КОЛЬЦО | 034-040-36-2-2.9833/18829 | 4 | 4 | 51 | |||
| 52 | прокладка | 18А0.23358 | 4 | 4 | 52 | |||
| 53 | Рукав | 16x25-1.6.10362 | 1 | 1 | 53 | |||
| 55 | Рукав | 48x62-1.47.10362 | 5 | 5 | 55 | |||
| 56 | Рукав высокого давления | 2SN NP20х450 А10spА10sp | 1 | 1 | 56 | |||
| 57 | Рукав высокого давления | 2SN NP20х500 А10spА10sp | 1 | 1 | 57 | |||
| 58 | Рукав высокого давления | 2SN NP25х1700 P11P13-270 | 2 | 2 | 58 | |||
| 59 | Рукав высокого давления | 2SN NP25х780 А70А70 | 2 | 2 | 59 | |||
| 60 | Рукав высокого давления | 2SN NP25х1580 А70А70 | 1 | 1 | 60 | |||
| 61 | Рукав высокого давления | 2SN NP32х2080 А70А70 | 1 | 1 | 61 | |||
| 62 | Зажим | 16-27/9-C7W2 | 4 | 4 | 62 | |||
| 63 | Зажим | 50-70/9-C7W2 | 10 | 10 | 63 | |||
| 64 | Угольник поворотный | ТО-28А.06.10.000 | 1 | 1 | 64 | |||
| 65 | Заглушка | УДГ1-09.03.001 | 1 | 1 | 65 |
