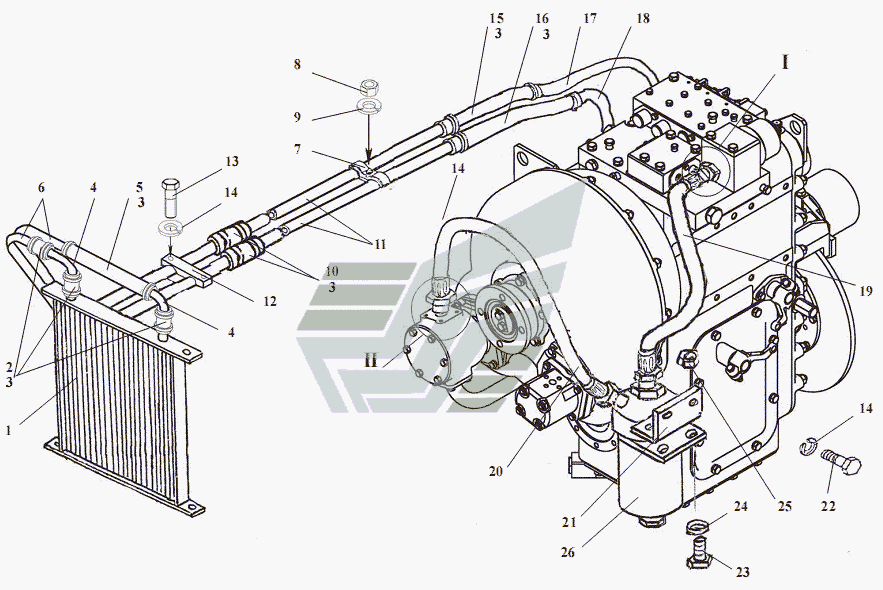

Гидросистема ГМП
100%
Название детали
Радиатор масляный
Заводской номер
151А-1013030
Количество на модель
1
№
1
Название детали
Рукав (L=мм)
Заводской номер
32x43-1,6.10362
Количество на модель
2
№
2
Название детали
Зажимы ТОRRО
Заводской номер
32-50/9-С7W2
Количество на модель
16
№
3
Название детали
Угольник
Заводской номер
ТО-18Б.77.00.020
Количество на модель
2
№
4
Название детали
Рукав (L= мм)
Заводской номер
32х43-1,6.10362
Количество на модель
1
№
5
Название детали
Труба
Заводской номер
350.07.00.001
Количество на модель
2
№
6
Название детали
Скоба
Заводской номер
ТО-18.06.00.025
Количество на модель
1
№
7
Название детали
Гайка
Заводской номер
М8.5915
Количество на модель
1
№
8
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
1
№
9
Название детали
Труба
Заводской номер
ТО-18Д.07.00.022
Количество на модель
2
№
11
Название детали
Колодка
Заводской номер
УДГ 1-17.05.007
Количество на модель
1
№
12
Название детали
Болт
Заводской номер
М10х45.7796
Количество на модель
2
№
13
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
4
№
14
Название детали
Трубопровод
Заводской номер
ТО-18Д.07.00.030
Количество на модель
1
№
17
Название детали
Трубопровод
Заводской номер
ТО-28.07.03.040
Количество на модель
1
№
18
Название детали
Рукав
Заводской номер
2SN NP16x650A10spA10sp
Количество на модель
1
№
19
Название детали
Рукав
Заводской номер
2SN NP20x850A10spA10sp
Количество на модель
1
№
20
Название детали
Кронштейн
Заводской номер
ТО-28А.07.00.004
Количество на модель
1
№
21
Название детали
Болт
Заводской номер
М10х20.7796
Количество на модель
2
№
22
Название детали
Болт
Заводской номер
М12х35.7796
Количество на модель
2
№
23
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
2
№
24
Название детали
Гайка
Заводской номер
М12.5915
Количество на модель
2
№
25
Название детали
Фильтр магистральный
Заводской номер
ТО-28А.07.04.000
Количество на модель
1
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Радиатор масляный | 151А-1013030 | 1 | 1 | 1 | |||
| 2 | Рукав (L=мм) | 32x43-1,6.10362 | 2 | 2 | 2 | |||
| 3 | Зажимы ТОRRО | 32-50/9-С7W2 | 16 | 16 | 3 | |||
| 4 | Угольник | ТО-18Б.77.00.020 | 2 | 2 | 4 | |||
| 5 | Рукав (L= мм) | 32х43-1,6.10362 | 1 | 1 | 5 | |||
| 6 | Труба | 350.07.00.001 | 2 | 2 | 6 | |||
| 7 | Скоба | ТО-18.06.00.025 | 1 | 1 | 7 | |||
| 8 | Гайка | М8.5915 | 1 | 1 | 8 | |||
| 9 | Шайба | 8.6402 | 1 | 1 | 9 | |||
| 11 | Труба | ТО-18Д.07.00.022 | 2 | 2 | 11 | |||
| 12 | Колодка | УДГ 1-17.05.007 | 1 | 1 | 12 | |||
| 13 | Болт | М10х45.7796 | 2 | 2 | 13 | |||
| 14 | Шайба | 10.6402 | 4 | 4 | 14 | |||
| 17 | Трубопровод | ТО-18Д.07.00.030 | 1 | 1 | 17 | |||
| 18 | Трубопровод | ТО-28.07.03.040 | 1 | 1 | 18 | |||
| 19 | Рукав | 2SN NP16x650A10spA10sp | 1 | 1 | 19 | |||
| 20 | Рукав | 2SN NP20x850A10spA10sp | 1 | 1 | 20 | |||
| 21 | Кронштейн | ТО-28А.07.00.004 | 1 | 1 | 21 | |||
| 22 | Болт | М10х20.7796 | 2 | 2 | 22 | |||
| 23 | Болт | М12х35.7796 | 2 | 2 | 23 | |||
| 24 | Шайба | 12.6402 | 2 | 2 | 24 | |||
| 25 | Гайка | М12.5915 | 2 | 2 | 25 | |||
| 26 | Фильтр магистральный | ТО-28А.07.04.000 | 1 | 1 | 26 |
