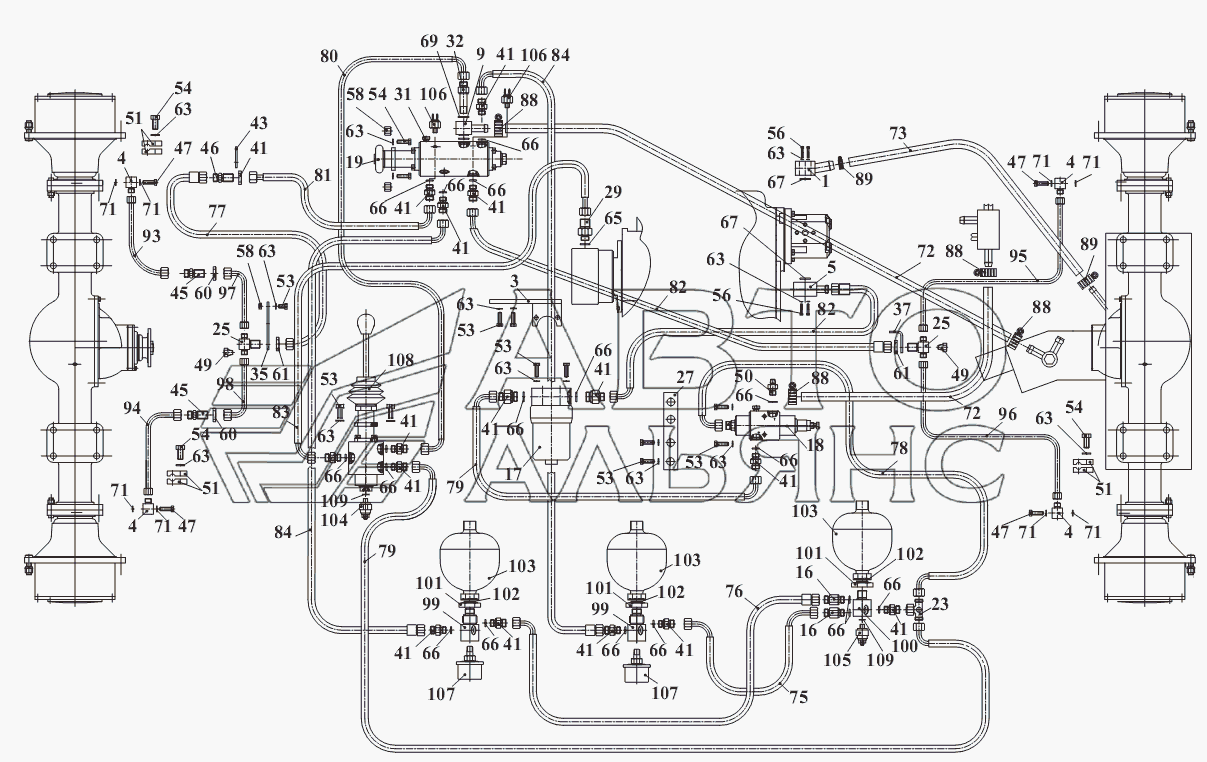

Гидросистема тормозов 342В.10.000-02
100%
Название детали
Установка пневмоаккумуляторов
Заводской номер
ТО-28А.40.00.010
Количество на модель
1
№
Название детали
Фланец
Заводской номер
208.43.00.120
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
342В.10.00.070
Количество на модель
1
№
3
Название детали
Угольник поворотный
Заводской номер
342В.10.00.080
Количество на модель
4
№
4
Название детали
Фланец
Заводской номер
451.75.00.080
Количество на модель
1
№
5
Название детали
Угольник поворотный
Заводской номер
ТО-28А.40.03.000
Количество на модель
1
№
9
Название детали
Клапан обратный
Заводской номер
УГА1-07.01.000
Количество на модель
2
№
16
Название детали
Фильтр
Заводской номер
УГА1-08.01.000
Количество на модель
1
№
17
Название детали
Блок разгрузочный
Заводской номер
УГА2-01.01.000
Количество на модель
1
№
18
Название детали
Кран тормозной
Заводской номер
УГА2-05.01.000-01
Количество на модель
1
№
19
Название детали
Соединение
Заводской номер
УДГ1-03.01.020
Количество на модель
1
№
23
Название детали
Переходник
Заводской номер
342В.10.00.005
Количество на модель
2
№
25
Название детали
Кронштейн
Заводской номер
342В.10.00.008
Количество на модель
1
№
27
Название детали
Штуцер
Заводской номер
451.75.00.017
Количество на модель
1
№
29
Название детали
Болт затяжной
Заводской номер
ТО-28А.10.00.009
Количество на модель
1
№
32
Название детали
Переходник
Заводской номер
ТО-28А.40.00.006
Количество на модель
1
№
34
Название детали
Тарелка
Заводской номер
ТО-28А.40.00.007
Количество на модель
1
№
35
Название детали
Уголок
Заводской номер
ТО-28А.40.00.009
Количество на модель
1
№
37
Название детали
Штуцер
Заводской номер
УДГ1-01.01.004
Количество на модель
15
№
41
Название детали
Штуцер
Заводской номер
УДГ1-01.06.001
Количество на модель
2
№
45
Название детали
Штуцер
Заводской номер
УДГ1-01.06.003
Количество на модель
1
№
46
Название детали
Зажимной болт
Заводской номер
УДГ1-05.00.001
Количество на модель
4
№
47
Название детали
Заглушка
Заводской номер
УДГ1-09.03.001
Количество на модель
2
№
49
Название детали
Штуцер
Заводской номер
УДГ1-11.00.005
Количество на модель
1
№
50
Название детали
Колодка
Заводской номер
УДГ1-17.00.001
Количество на модель
6
№
51
Название детали
Болт
Заводской номер
M8-6gx16.56.0115
Количество на модель
15
№
53
Название детали
Болт
Заводской номер
M8-6gx25.56.0115
Количество на модель
8
№
54
Название детали
Винт
Заводской номер
M8-6gx45.56.0115
Количество на модель
8
№
56
Название детали
Орех
Заводской номер
М8-6Н.5.0115
Количество на модель
5
№
58
Название детали
Контргайка
Заводской номер
М14
Количество на модель
2
№
60
Название детали
Контргайка
Заводской номер
М18
Количество на модель
3
№
61
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
31
№
63
Название детали
КОЛЬЦО
Заводской номер
009-013-25-2-2
Количество на модель
1
№
65
Название детали
КОЛЬЦО
Заводской номер
013-017-25-2-2
Количество на модель
17
№
66
Название детали
Кольцо
Заводской номер
021-025-25-2-2
Количество на модель
2
№
67
Название детали
прокладка
Заводской номер
16М3
Количество на модель
2
№
69
Название детали
прокладка
Заводской номер
12М3
Количество на модель
8
№
71
Название детали
Рукав
Заводской номер
16x25-1,6
Количество на модель
2
№
72
Название детали
Рукав
Заводской номер
20x29-1,6
Количество на модель
1
№
73
Название детали
Рукав высокого давления
Заводской номер
1SNNP10x450A61A61
Количество на модель
1
№
75
Название детали
Рукав высокого давления
Заводской номер
1SNNP10x550A60A61
Количество на модель
1
№
76
Название детали
Рукав высокого давления
Заводской номер
1SNNP10x650A60A60
Количество на модель
1
№
77
Название детали
Рукав
Заводской номер
1SNNP10x650A60A61
Количество на модель
1
№
78
Название детали
Рукав высокого давления
Заводской номер
1SNNP10x750A61A61
Количество на модель
2
№
79
Название детали
Рукав высокого давления
Заводской номер
1SNNP10x1100A61A61
Количество на модель
1
№
81
Название детали
Рукав высокого давления
Заводской номер
1SNNP10x1150A60A61
Количество на модель
2
№
82
Название детали
Рукав высокого давления
Заводской номер
1SNNP10x1200A61A61
Количество на модель
1
№
83
Название детали
Рукав высокого давления
Заводской номер
1SNNP10x1300A60A61
Количество на модель
2
№
84
Название детали
Зажим
Заводской номер
16-27/9-C7W2
Количество на модель
4
№
88
Название детали
Зажим TORRO
Заводской номер
20-32/9-C7W2
Количество на модель
2
№
89
Название детали
Трубопровод
Заводской номер
TO-28A.40.05.000
Количество на модель
1
№
93
Название детали
Трубопровод
Заводской номер
TO-28A.40.06.000
Количество на модель
1
№
94
Название детали
Трубопровод
Заводской номер
TO-28A.40.07.000
Количество на модель
1
№
95
Название детали
Трубопровод
Заводской номер
TO-28A.40.08.000
Количество на модель
1
№
96
Название детали
Трубопровод
Заводской номер
TO-28A.40.09.000-01
Количество на модель
1
№
97
Название детали
Трубопровод
Заводской номер
TO-28A.40.10.000-01
Количество на модель
1
№
98
Название детали
Переходник
Заводской номер
TO-28A.40.00.054
Количество на модель
2
№
99
Название детали
Переходник
Заводской номер
342B.10.00.012
Количество на модель
1
№
100
Название детали
Орех
Заводской номер
TO-28A.40.00.056
Количество на модель
3
№
101
Название детали
Прокладка
Заводской номер
22М3ГОСТ23358-87
Количество на модель
3
№
102
Название детали
Пневмогидроаккумулятор
Заводской номер
SB0200-1E1/112U-200AK50
Количество на модель
3
№
103
Название детали
Пневмогидроаккумулятор
Заводской номер
LA.1.1.1.0.R1.A
Количество на модель
3
№
103
Название детали
Выключатель давления
Заводской номер
PMHF40BF-2M-B-SP
Количество на модель
1
№
104
Название детали
Выключатель давления
Заводской номер
MO15200/40BarNC
Количество на модель
1
№
104
Название детали
Выключатель давления
Заводской номер
PMHF70BF-2M-B-SP
Количество на модель
1
№
105
Название детали
Выключатель давления
Заводской номер
MO15290/55BarNC
Количество на модель
1
№
105
Название детали
Выключатель света «Стоп» гидравлический
Заводской номер
ВК12Б-02
Количество на модель
2
№
106
Название детали
Датчик давления
Заводской номер
1602.3829
Количество на модель
2
№
107
Название детали
Кран тормозной с ручным управлением
Заводской номер
УГА2-05.02.000
Количество на модель
1
№
108
Название детали
прокладка
Заводской номер
10М3
Количество на модель
2
№
109
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка пневмоаккумуляторов | ТО-28А.40.00.010 | 1 | 1 | |||||
| 1 | Фланец | 208.43.00.120 | 1 | 1 | 1 | |||
| 3 | Кронштейн | 342В.10.00.070 | 1 | 1 | 3 | |||
| 4 | Угольник поворотный | 342В.10.00.080 | 4 | 4 | 4 | |||
| 5 | Фланец | 451.75.00.080 | 1 | 1 | 5 | |||
| 9 | Угольник поворотный | ТО-28А.40.03.000 | 1 | 1 | 9 | |||
| 16 | Клапан обратный | УГА1-07.01.000 | 2 | 2 | 16 | |||
| 17 | Фильтр | УГА1-08.01.000 | 1 | 1 | 17 | |||
| 18 | Блок разгрузочный | УГА2-01.01.000 | 1 | 1 | 18 | |||
| 19 | Кран тормозной | УГА2-05.01.000-01 | 1 | 1 | 19 | |||
| 23 | Соединение | УДГ1-03.01.020 | 1 | 1 | 23 | |||
| 25 | Переходник | 342В.10.00.005 | 2 | 2 | 25 | |||
| 27 | Кронштейн | 342В.10.00.008 | 1 | 1 | 27 | |||
| 29 | Штуцер | 451.75.00.017 | 1 | 1 | 29 | |||
| 32 | Болт затяжной | ТО-28А.10.00.009 | 1 | 1 | 32 | |||
| 34 | Переходник | ТО-28А.40.00.006 | 1 | 1 | 34 | |||
| 35 | Тарелка | ТО-28А.40.00.007 | 1 | 1 | 35 | |||
| 37 | Уголок | ТО-28А.40.00.009 | 1 | 1 | 37 | |||
| 41 | Штуцер | УДГ1-01.01.004 | 15 | 15 | 41 | |||
| 45 | Штуцер | УДГ1-01.06.001 | 2 | 2 | 45 | |||
| 46 | Штуцер | УДГ1-01.06.003 | 1 | 1 | 46 | |||
| 47 | Зажимной болт | УДГ1-05.00.001 | 4 | 4 | 47 | |||
| 49 | Заглушка | УДГ1-09.03.001 | 2 | 2 | 49 | |||
| 50 | Штуцер | УДГ1-11.00.005 | 1 | 1 | 50 | |||
| 51 | Колодка | УДГ1-17.00.001 | 6 | 6 | 51 | |||
| 53 | Болт | M8-6gx16.56.0115 | 15 | 15 | 53 | |||
| 54 | Болт | M8-6gx25.56.0115 | 8 | 8 | 54 | |||
| 56 | Винт | M8-6gx45.56.0115 | 8 | 8 | 56 | |||
| 58 | Орех | М8-6Н.5.0115 | 5 | 5 | 58 | |||
| 60 | Контргайка | М14 | 2 | 2 | 60 | |||
| 61 | Контргайка | М18 | 3 | 3 | 61 | |||
| 63 | Шайба | 8.65Г.0115 | 31 | 31 | 63 | |||
| 65 | КОЛЬЦО | 009-013-25-2-2 | 1 | 1 | 65 | |||
| 66 | КОЛЬЦО | 013-017-25-2-2 | 17 | 17 | 66 | |||
| 67 | Кольцо | 021-025-25-2-2 | 2 | 2 | 67 | |||
| 69 | прокладка | 16М3 | 2 | 2 | 69 | |||
| 71 | прокладка | 12М3 | 8 | 8 | 71 | |||
| 72 | Рукав | 16x25-1,6 | 2 | 2 | 72 | |||
| 73 | Рукав | 20x29-1,6 | 1 | 1 | 73 | |||
| 75 | Рукав высокого давления | 1SNNP10x450A61A61 | 1 | 1 | 75 | |||
| 76 | Рукав высокого давления | 1SNNP10x550A60A61 | 1 | 1 | 76 | |||
| 77 | Рукав высокого давления | 1SNNP10x650A60A60 | 1 | 1 | 77 | |||
| 78 | Рукав | 1SNNP10x650A60A61 | 1 | 1 | 78 | |||
| 79 | Рукав высокого давления | 1SNNP10x750A61A61 | 2 | 2 | 79 | |||
| 81 | Рукав высокого давления | 1SNNP10x1100A61A61 | 1 | 1 | 81 | |||
| 82 | Рукав высокого давления | 1SNNP10x1150A60A61 | 2 | 2 | 82 | |||
| 83 | Рукав высокого давления | 1SNNP10x1200A61A61 | 1 | 1 | 83 | |||
| 84 | Рукав высокого давления | 1SNNP10x1300A60A61 | 2 | 2 | 84 | |||
| 88 | Зажим | 16-27/9-C7W2 | 4 | 4 | 88 | |||
| 89 | Зажим TORRO | 20-32/9-C7W2 | 2 | 2 | 89 | |||
| 93 | Трубопровод | TO-28A.40.05.000 | 1 | 1 | 93 | |||
| 94 | Трубопровод | TO-28A.40.06.000 | 1 | 1 | 94 | |||
| 95 | Трубопровод | TO-28A.40.07.000 | 1 | 1 | 95 | |||
| 96 | Трубопровод | TO-28A.40.08.000 | 1 | 1 | 96 | |||
| 97 | Трубопровод | TO-28A.40.09.000-01 | 1 | 1 | 97 | |||
| 98 | Трубопровод | TO-28A.40.10.000-01 | 1 | 1 | 98 | |||
| 99 | Переходник | TO-28A.40.00.054 | 2 | 2 | 99 | |||
| 100 | Переходник | 342B.10.00.012 | 1 | 1 | 100 | |||
| 101 | Орех | TO-28A.40.00.056 | 3 | 3 | 101 | |||
| 102 | Прокладка | 22М3ГОСТ23358-87 | 3 | 3 | 102 | |||
| 103 | Пневмогидроаккумулятор | SB0200-1E1/112U-200AK50 | 3 | 3 | 103 | |||
| 103 | Пневмогидроаккумулятор | LA.1.1.1.0.R1.A | 3 | 3 | 103 | |||
| 104 | Выключатель давления | PMHF40BF-2M-B-SP | 1 | 1 | 104 | |||
| 104 | Выключатель давления | MO15200/40BarNC | 1 | 1 | 104 | |||
| 105 | Выключатель давления | PMHF70BF-2M-B-SP | 1 | 1 | 105 | |||
| 105 | Выключатель давления | MO15290/55BarNC | 1 | 1 | 105 | |||
| 106 | Выключатель света «Стоп» гидравлический | ВК12Б-02 | 2 | 2 | 106 | |||
| 107 | Датчик давления | 1602.3829 | 2 | 2 | 107 | |||
| 108 | Кран тормозной с ручным управлением | УГА2-05.02.000 | 1 | 1 | 108 | |||
| 109 | прокладка | 10М3 | 2 | 2 | 109 |
