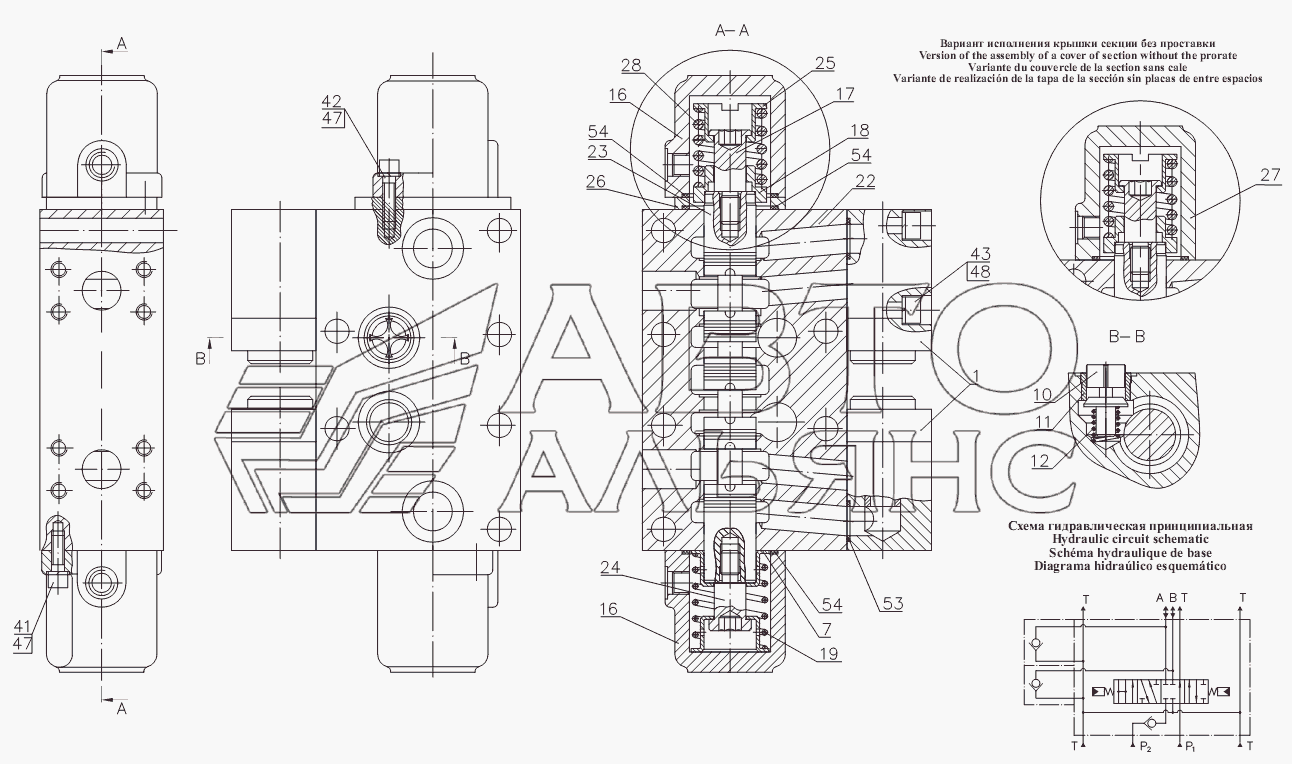

Секция рабочая 4-позиционная РГС 25Г-12.42.000
100%
Название детали
Клапан обратный
Заводской номер
РГС25-12.01.200
Количество на модель
2
№
1
Название детали
Опора пружины
Заводской номер
РГС25-12.01.014
Количество на модель
2
№
7
Название детали
Клапан обратный
Заводской номер
РГС25-12.02.005
Количество на модель
1
№
10
Название детали
Седло
Заводской номер
РГС25-12.02.006
Количество на модель
1
№
11
Название детали
Пружина клапана
Заводской номер
РГС25-12.02.007
Количество на модель
1
№
12
Название детали
Крышка
Заводской номер
РГС25Г-12.11.003
Количество на модель
2
№
16
Название детали
Хвостовик
Заводской номер
РГС25Г-12.11.006
Количество на модель
1
№
17
Название детали
Опора пружины
Заводской номер
РГС25Г-12.11.025
Количество на модель
1
№
18
Название детали
Пружина центрирующая
Заводской номер
РГС25Г-12.11.026
Количество на модель
1
№
19
Название детали
Пружина центрирующая
Заводской номер
РГС25Г-12.11.028
Количество на модель
1
№
19
Название детали
корпус
Заводской номер
РГС25Г-12.42.001
Количество на модель
1
№
22
Название детали
Золотник
Заводской номер
РГС25Г-12.42.002
Количество на модель
1
№
23
Название детали
Хвостовик
Заводской номер
РГС25.Г-12.42.003
Количество на модель
1
№
24
Название детали
Опора пружины
Заводской номер
РГС25Г-12.42.004
Количество на модель
1
№
25
Название детали
Проставка
Заводской номер
РГС25Г-12.42.005
Количество на модель
1
№
26
Название детали
Пружина
Заводской номер
РГС25Г-12.42.008
Количество на модель
1
№
28
Название детали
Болт
Заводской номер
M8-6gx25.56.0115
Количество на модель
2
№
41
Название детали
Винт
Заводской номер
M8-6gx30.56.0115
Количество на модель
2
№
42
Название детали
Винт
Заводской номер
M10-6gx50.56.0115
Количество на модель
8
№
43
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
4
№
47
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
8
№
48
Название детали
Кольцо
Заводской номер
021-025-25-2-2
Количество на модель
4
№
53
Название детали
КОЛЬЦО
Заводской номер
055-060-30-2-2
Количество на модель
3
№
54
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Клапан обратный | РГС25-12.01.200 | 2 | 2 | 1 | |||
| 7 | Опора пружины | РГС25-12.01.014 | 2 | 2 | 7 | |||
| 10 | Клапан обратный | РГС25-12.02.005 | 1 | 1 | 10 | |||
| 11 | Седло | РГС25-12.02.006 | 1 | 1 | 11 | |||
| 12 | Пружина клапана | РГС25-12.02.007 | 1 | 1 | 12 | |||
| 16 | Крышка | РГС25Г-12.11.003 | 2 | 2 | 16 | |||
| 17 | Хвостовик | РГС25Г-12.11.006 | 1 | 1 | 17 | |||
| 18 | Опора пружины | РГС25Г-12.11.025 | 1 | 1 | 18 | |||
| 19 | Пружина центрирующая | РГС25Г-12.11.026 | 1 | 1 | 19 | |||
| 19 | Пружина центрирующая | РГС25Г-12.11.028 | 1 | 1 | 19 | |||
| 22 | корпус | РГС25Г-12.42.001 | 1 | 1 | 22 | |||
| 23 | Золотник | РГС25Г-12.42.002 | 1 | 1 | 23 | |||
| 24 | Хвостовик | РГС25.Г-12.42.003 | 1 | 1 | 24 | |||
| 25 | Опора пружины | РГС25Г-12.42.004 | 1 | 1 | 25 | |||
| 26 | Проставка | РГС25Г-12.42.005 | 1 | 1 | 26 | |||
| 28 | Пружина | РГС25Г-12.42.008 | 1 | 1 | 28 | |||
| 41 | Болт | M8-6gx25.56.0115 | 2 | 2 | 41 | |||
| 42 | Винт | M8-6gx30.56.0115 | 2 | 2 | 42 | |||
| 43 | Винт | M10-6gx50.56.0115 | 8 | 8 | 43 | |||
| 47 | Шайба | 8.65Г.0115 | 4 | 4 | 47 | |||
| 48 | Шайба | 10.65Г.0115 | 8 | 8 | 48 | |||
| 53 | Кольцо | 021-025-25-2-2 | 4 | 4 | 53 | |||
| 54 | КОЛЬЦО | 055-060-30-2-2 | 3 | 3 | 54 |
