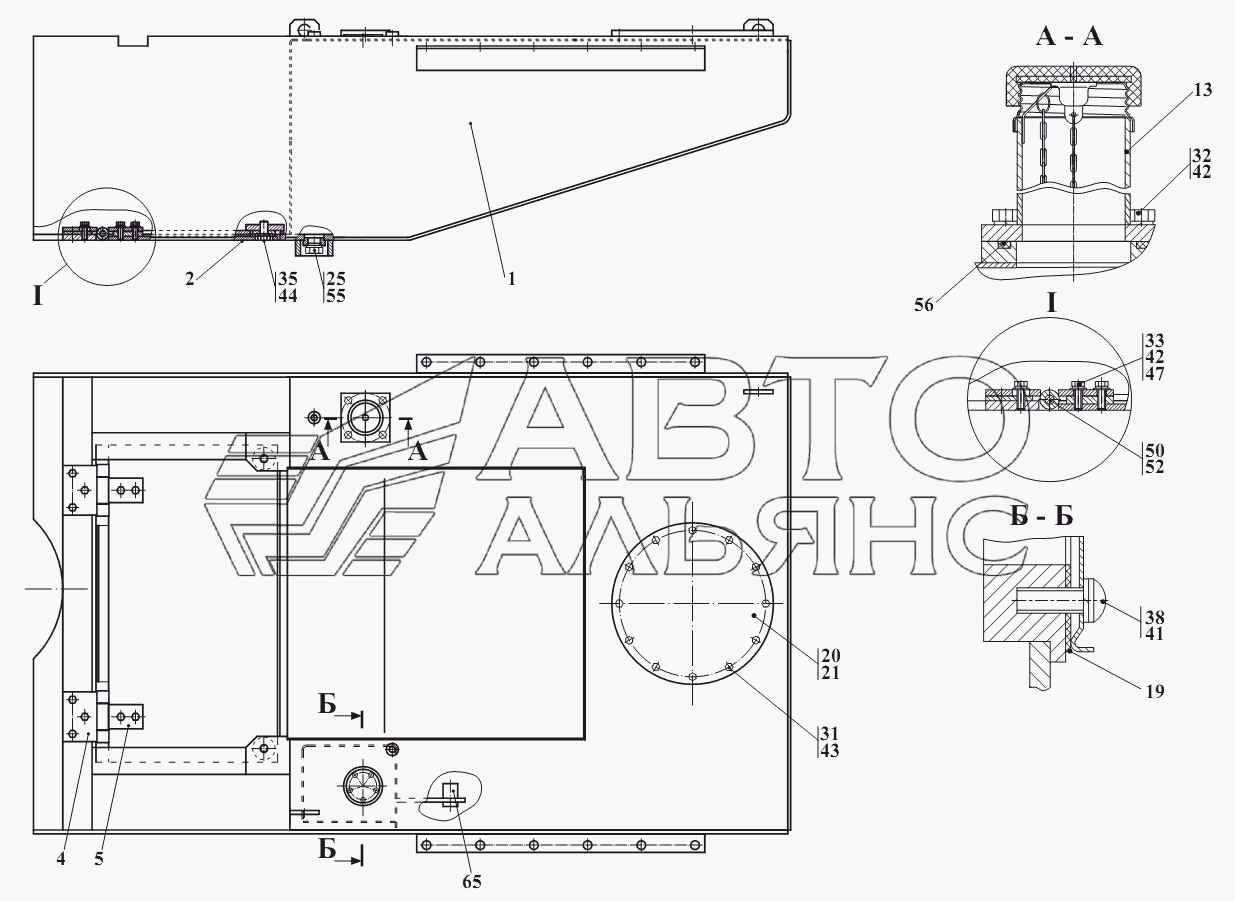

Топливный бак 352Л.02.02.000
100%
Название детали
Бак
Заводской номер
352Л.02.02.100
Количество на модель
1
№
1
Название детали
Крышка
Заводской номер
352Л.02.02.200
Количество на модель
1
№
2
Название детали
Петля
Заводской номер
2241.13.08.300
Количество на модель
2
№
4
Название детали
Петля
Заводской номер
2241.13.08.400
Количество на модель
2
№
5
Название детали
Крышка бака
Заводской номер
ТО-28А.02.02.040
Количество на модель
1
№
13
Название детали
прокладка
Заводской номер
ТМ-59.2000-08
Количество на модель
1
№
19
Название детали
Крышка
Заводской номер
ТО-28А.02.02.002
Количество на модель
1
№
20
Название детали
прокладка
Заводской номер
ТО-28А.02.02.003
Количество на модель
1
№
21
Название детали
Заглушка
Заводской номер
УДП-09.01.006
Количество на модель
1
№
25
Название детали
Болт
Заводской номер
M8-6gx20.88.35.0115
Количество на модель
8
№
31
Название детали
Болт
Заводской номер
M10-6gx20.56.0115
Количество на модель
4
№
32
Название детали
Болт
Заводской номер
M10-6gx30.56.0115
Количество на модель
10
№
33
Название детали
Болт
Заводской номер
M16-6gx30.56.0115
Количество на модель
2
№
35
Название детали
Винт
Заводской номер
BM5-6gx14.46.0115
Количество на модель
5
№
38
Название детали
Шайба
Заводской номер
5.65Г.0115
Количество на модель
5
№
41
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
14
№
42
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
8
№
43
Название детали
Шайба
Заводской номер
16.65Г.0115
Количество на модель
2
№
44
Название детали
Шайба
Заводской номер
C10.02.Cm3.0115
Количество на модель
10
№
47
Название детали
Шплинт
Заводской номер
3.2x16.019
Количество на модель
2
№
50
Название детали
Ось
Заводской номер
6-12d11х110.45.Ц15хр
Количество на модель
2
№
52
Название детали
Кольцо
Заводской номер
024-029-30-2-2
Количество на модель
1
№
55
Название детали
Кольцо- -
Заводской номер
070-080-58-2-2
Количество на модель
1
№
56
Название детали
Датчик ДУМП-05
Заводской номер
ДУМП-05
Количество на модель
1
№
65
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Бак | 352Л.02.02.100 | 1 | 1 | 1 | |||
| 2 | Крышка | 352Л.02.02.200 | 1 | 1 | 2 | |||
| 4 | Петля | 2241.13.08.300 | 2 | 2 | 4 | |||
| 5 | Петля | 2241.13.08.400 | 2 | 2 | 5 | |||
| 13 | Крышка бака | ТО-28А.02.02.040 | 1 | 1 | 13 | |||
| 19 | прокладка | ТМ-59.2000-08 | 1 | 1 | 19 | |||
| 20 | Крышка | ТО-28А.02.02.002 | 1 | 1 | 20 | |||
| 21 | прокладка | ТО-28А.02.02.003 | 1 | 1 | 21 | |||
| 25 | Заглушка | УДП-09.01.006 | 1 | 1 | 25 | |||
| 31 | Болт | M8-6gx20.88.35.0115 | 8 | 8 | 31 | |||
| 32 | Болт | M10-6gx20.56.0115 | 4 | 4 | 32 | |||
| 33 | Болт | M10-6gx30.56.0115 | 10 | 10 | 33 | |||
| 35 | Болт | M16-6gx30.56.0115 | 2 | 2 | 35 | |||
| 38 | Винт | BM5-6gx14.46.0115 | 5 | 5 | 38 | |||
| 41 | Шайба | 5.65Г.0115 | 5 | 5 | 41 | |||
| 42 | Шайба | 10.65Г.0115 | 14 | 14 | 42 | |||
| 43 | Шайба | 8.65Г.0115 | 8 | 8 | 43 | |||
| 44 | Шайба | 16.65Г.0115 | 2 | 2 | 44 | |||
| 47 | Шайба | C10.02.Cm3.0115 | 10 | 10 | 47 | |||
| 50 | Шплинт | 3.2x16.019 | 2 | 2 | 50 | |||
| 52 | Ось | 6-12d11х110.45.Ц15хр | 2 | 2 | 52 | |||
| 55 | Кольцо | 024-029-30-2-2 | 1 | 1 | 55 | |||
| 56 | Кольцо- - | 070-080-58-2-2 | 1 | 1 | 56 | |||
| 65 | Датчик ДУМП-05 | ДУМП-05 | 1 | 1 | 65 |
