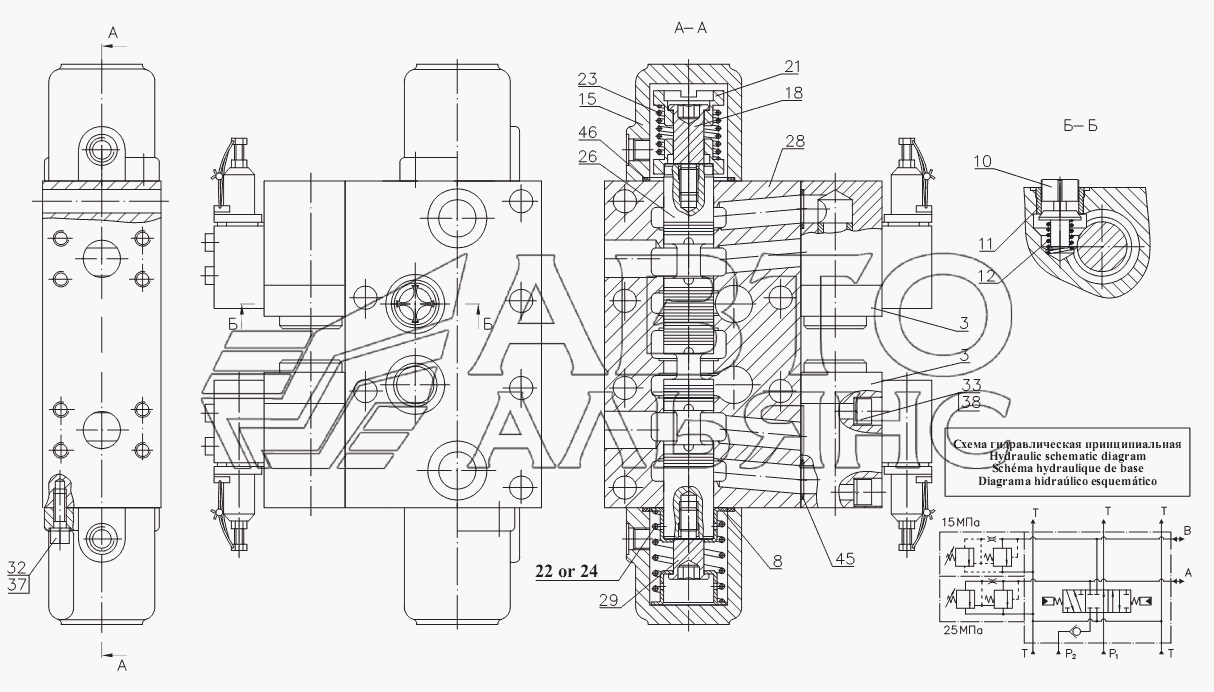

Секция рабочая 3-х позиционная РГС 25.Г-12.22.000
100%
Название детали
Клапан предохранительный
Заводской номер
РГС25-12.01.500
Количество на модель
2
№
3
Название детали
Опора пружины
Заводской номер
РГС25-12.01.014
Количество на модель
2
№
8
Название детали
Клапан обратный
Заводской номер
РГС25-12.02.005
Количество на модель
1
№
10
Название детали
Седло
Заводской номер
РГС25-12.02.006
Количество на модель
1
№
11
Название детали
Пружина клапана
Заводской номер
РГС25-12.02.007
Количество на модель
1
№
12
Название детали
Крышка
Заводской номер
РГС25.Г-12.11.003
Количество на модель
2
№
15
Название детали
Хвостовик
Заводской номер
РГС25.Г-12.11.006
Количество на модель
1
№
18
Название детали
Опора пружины
Заводской номер
РГС25.Г-12.11.025
Количество на модель
2
№
21
Название детали
Пружина центрирующая
Заводской номер
РГС25.Г-12.11.026
Количество на модель
1
№
22
Название детали
Пружина
Заводской номер
РГС25.Г-12.11.027
Количество на модель
1
№
23
Название детали
Пружина
Заводской номер
РГС25.Г-12.11.028
Количество на модель
1
№
24
Название детали
Золотник
Заводской номер
РГС25.Г-12.42.002
Количество на модель
1
№
26
Название детали
корпус
Заводской номер
РГС25.Г-15.03.001
Количество на модель
1
№
28
Название детали
Хвостовик
Заводской номер
РГС25.Г-12.42.003
Количество на модель
1
№
29
Название детали
Болт
Заводской номер
M8-6gx25.56.0115
Количество на модель
4
№
32
Название детали
Винт
Заводской номер
M10-6gx50.56.0115
Количество на модель
8
№
33
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
4
№
37
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
8
№
38
Название детали
Кольцо
Заводской номер
021-025-25-2-2
Количество на модель
4
№
45
Название детали
КОЛЬЦО
Заводской номер
055-060-30-2-2
Количество на модель
2
№
46
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 3 | Клапан предохранительный | РГС25-12.01.500 | 2 | 2 | 3 | |||
| 8 | Опора пружины | РГС25-12.01.014 | 2 | 2 | 8 | |||
| 10 | Клапан обратный | РГС25-12.02.005 | 1 | 1 | 10 | |||
| 11 | Седло | РГС25-12.02.006 | 1 | 1 | 11 | |||
| 12 | Пружина клапана | РГС25-12.02.007 | 1 | 1 | 12 | |||
| 15 | Крышка | РГС25.Г-12.11.003 | 2 | 2 | 15 | |||
| 18 | Хвостовик | РГС25.Г-12.11.006 | 1 | 1 | 18 | |||
| 21 | Опора пружины | РГС25.Г-12.11.025 | 2 | 2 | 21 | |||
| 22 | Пружина центрирующая | РГС25.Г-12.11.026 | 1 | 1 | 22 | |||
| 23 | Пружина | РГС25.Г-12.11.027 | 1 | 1 | 23 | |||
| 24 | Пружина | РГС25.Г-12.11.028 | 1 | 1 | 24 | |||
| 26 | Золотник | РГС25.Г-12.42.002 | 1 | 1 | 26 | |||
| 28 | корпус | РГС25.Г-15.03.001 | 1 | 1 | 28 | |||
| 29 | Хвостовик | РГС25.Г-12.42.003 | 1 | 1 | 29 | |||
| 32 | Болт | M8-6gx25.56.0115 | 4 | 4 | 32 | |||
| 33 | Винт | M10-6gx50.56.0115 | 8 | 8 | 33 | |||
| 37 | Шайба | 8.65Г.0115 | 4 | 4 | 37 | |||
| 38 | Шайба | 10.65Г.0115 | 8 | 8 | 38 | |||
| 45 | Кольцо | 021-025-25-2-2 | 4 | 4 | 45 | |||
| 46 | КОЛЬЦО | 055-060-30-2-2 | 2 | 2 | 46 |
