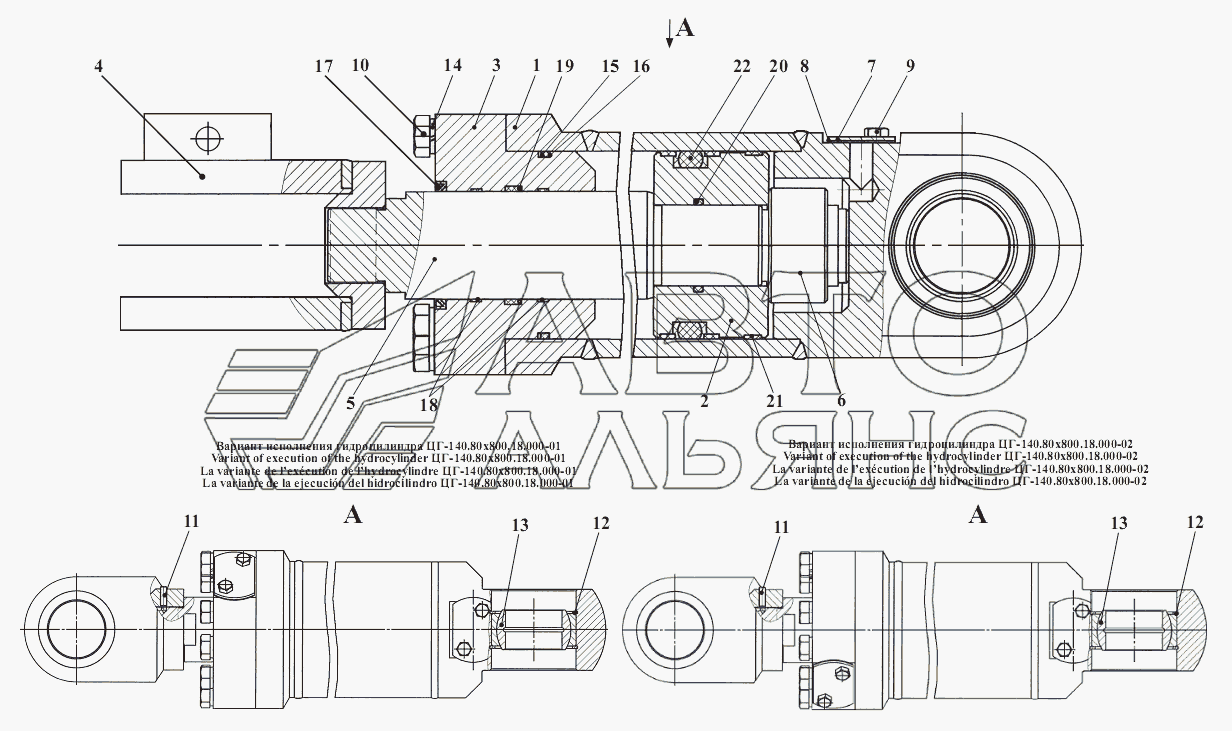

Гидроцилиндр ЦГ-140.80х800.18.000-01, ЦГ-140.80х800.18.000-02
100%
Название детали
Корпус в сборе
Заводской номер
ЦТ-140.80x800.18.007-01
Количество на модель
1
№
1
Название детали
Поршень в сборе
Заводской номер
ЦГ-140.80x800.18.008-01
Количество на модель
1
№
2
Название детали
Поршень
Заводской номер
ЦТ-140.80x800.18.023-01
Количество на модель
1
№
2
Название детали
Крышка передняя в сборе
Заводской номер
ЦТ-140.80x800.18.010-01
Количество на модель
1
№
3
Название детали
Крышка передняя
Заводской номер
ЦТ-140.80x800.18.021-01
Количество на модель
1
№
3
Название детали
Вилка штока в сборе
Заводской номер
ЦТ-140.80x800.18.049-01
Количество на модель
1
№
4
Название детали
Шток
Заводской номер
ЦТ-140.80x800.18.024-01
Количество на модель
1
№
5
Название детали
Гайка
Заводской номер
ЦТ-140.80x800.18.073
Количество на модель
1
№
6
Название детали
Крышка
Заводской номер
ЦТ-160.80x900.11.071
Количество на модель
2
№
7
Название детали
Прокладка
Заводской номер
ЦГ-160.80x900.11.072
Количество на модель
2
№
8
Название детали
Болт
Заводской номер
M10x16
Количество на модель
4
№
9
Название детали
Болт
Заводской номер
M18x1,5-6gx80.8.8
Количество на модель
11
№
10
Название детали
Винт
Заводской номер
M8-6gx20.14H
Количество на модель
1
№
11
Название детали
Кольцо
Заводской номер
А105
Количество на модель
2
№
12
Название детали
Подшипник
Заводской номер
ШСЛ-70
Количество на модель
1
№
13
Название детали
Шайба
Заводской номер
18Н65Г
Количество на модель
11
№
14
Название детали
Кольцо защитное
Заводской номер
Ц140х630.051
Количество на модель
1
№
15
Название детали
Кольцо
Заводской номер
130-140-58-2-3
Количество на модель
1
№
16
Название детали
Грязесъемник SWP8095
Заводской номер
SWP8095
Количество на модель
1
№
17
Название детали
Кольцо опорно-направляющее
Заводской номер
I/GT8084-8.1/102
Количество на модель
2
№
18
Название детали
Манжета
Заводской номер
TS808811.5/L
Количество на модель
1
№
19
Название детали
Кольцо
Заводской номер
060-070-58-2-1
Количество на модель
1
№
20
Название детали
Кольцо направляющее
Заводской номер
E/DWR140/3-12.8
Количество на модель
1
№
21
Название детали
Уплотнение поршня
Заводской номер
DBM551452
Количество на модель
1
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус в сборе | ЦТ-140.80x800.18.007-01 | 1 | 1 | 1 | |||
| 2 | Поршень в сборе | ЦГ-140.80x800.18.008-01 | 1 | 1 | 2 | |||
| 2 | Поршень | ЦТ-140.80x800.18.023-01 | 1 | 1 | 2 | |||
| 3 | Крышка передняя в сборе | ЦТ-140.80x800.18.010-01 | 1 | 1 | 3 | |||
| 3 | Крышка передняя | ЦТ-140.80x800.18.021-01 | 1 | 1 | 3 | |||
| 4 | Вилка штока в сборе | ЦТ-140.80x800.18.049-01 | 1 | 1 | 4 | |||
| 5 | Шток | ЦТ-140.80x800.18.024-01 | 1 | 1 | 5 | |||
| 6 | Гайка | ЦТ-140.80x800.18.073 | 1 | 1 | 6 | |||
| 7 | Крышка | ЦТ-160.80x900.11.071 | 2 | 2 | 7 | |||
| 8 | Прокладка | ЦГ-160.80x900.11.072 | 2 | 2 | 8 | |||
| 9 | Болт | M10x16 | 4 | 4 | 9 | |||
| 10 | Болт | M18x1,5-6gx80.8.8 | 11 | 11 | 10 | |||
| 11 | Винт | M8-6gx20.14H | 1 | 1 | 11 | |||
| 12 | Кольцо | А105 | 2 | 2 | 12 | |||
| 13 | Подшипник | ШСЛ-70 | 1 | 1 | 13 | |||
| 14 | Шайба | 18Н65Г | 11 | 11 | 14 | |||
| 15 | Кольцо защитное | Ц140х630.051 | 1 | 1 | 15 | |||
| 16 | Кольцо | 130-140-58-2-3 | 1 | 1 | 16 | |||
| 17 | Грязесъемник SWP8095 | SWP8095 | 1 | 1 | 17 | |||
| 18 | Кольцо опорно-направляющее | I/GT8084-8.1/102 | 2 | 2 | 18 | |||
| 19 | Манжета | TS808811.5/L | 1 | 1 | 19 | |||
| 20 | Кольцо | 060-070-58-2-1 | 1 | 1 | 20 | |||
| 21 | Кольцо направляющее | E/DWR140/3-12.8 | 1 | 1 | 21 | |||
| 22 | Уплотнение поршня | DBM551452 | 1 | 1 | 22 |
