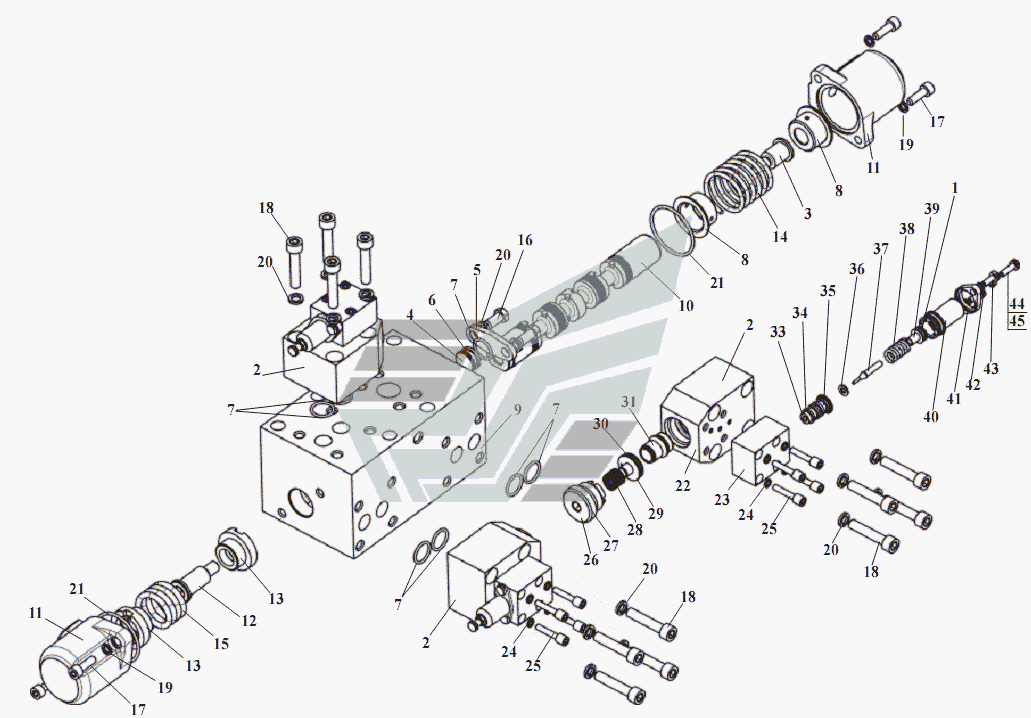

РГС Г- Секция рабочая- х позиционная
100%
Название детали
КОЛЬЦО
Заводской номер
021-025-25-2-3.9833
Количество на модель
1
№
1
Название детали
Клапан предохранительный
Заводской номер
РГС 25-12.01.500
Количество на модель
3
№
2
Название детали
Хвостовик
Заводской номер
РГС 25-12.01.006
Количество на модель
1
№
3
Название детали
Пробка
Заводской номер
РГС 25-12.01.007
Количество на модель
1
№
4
Название детали
Крышка
Заводской номер
РГС 25-12.01.009
Количество на модель
1
№
5
Название детали
Кольцо защитное
Заводской номер
РГС 25-12.01.012
Количество на модель
1
№
6
Название детали
КОЛЬЦО
Заводской номер
021-025-25-2-2.9833
Количество на модель
7
№
7
Название детали
Опора пружины
Заводской номер
РГС 25-12.01.014
Количество на модель
2
№
8
Название детали
корпус
Заводской номер
РГС 25Г-12.11.001
Количество на модель
1
№
9
Название детали
Золотник
Заводской номер
РГС 25Г-12.11.002
Количество на модель
1
№
10
Название детали
Крышка
Заводской номер
РГС 25Г-12.11.003
Количество на модель
2
№
11
Название детали
Хвостовик
Заводской номер
РГС 25Г-12.11.006
Количество на модель
1
№
12
Название детали
Опора пружины
Заводской номер
РГС 25Г-12.11.025
Количество на модель
2
№
13
Название детали
Пружина центрирующая
Заводской номер
РГС 25Г-12.11.026
Количество на модель
1
№
14
Название детали
Пружина
Заводской номер
РГС 25Г-12.11.027
Количество на модель
1
№
15
Название детали
Болт
Заводской номер
М10х20.7796
Количество на модель
2
№
16
Название детали
Винт
Заводской номер
М8-6gх25.56.0115.11738
Количество на модель
4
№
17
Название детали
Винт
Заводской номер
М10-6gх50.56.0115.11738
Количество на модель
12
№
18
Название детали
Шайба
Заводской номер
8.65Г.0115.6402
Количество на модель
4
№
19
Название детали
Шайба
Заводской номер
10.65Г.0115.6402
Количество на модель
14
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | КОЛЬЦО | 021-025-25-2-3.9833 | 1 | 1 | 1 | |||
| 2 | Клапан предохранительный | РГС 25-12.01.500 | 3 | 3 | 2 | |||
| 3 | Хвостовик | РГС 25-12.01.006 | 1 | 1 | 3 | |||
| 4 | Пробка | РГС 25-12.01.007 | 1 | 1 | 4 | |||
| 5 | Крышка | РГС 25-12.01.009 | 1 | 1 | 5 | |||
| 6 | Кольцо защитное | РГС 25-12.01.012 | 1 | 1 | 6 | |||
| 7 | КОЛЬЦО | 021-025-25-2-2.9833 | 7 | 7 | 7 | |||
| 8 | Опора пружины | РГС 25-12.01.014 | 2 | 2 | 8 | |||
| 9 | корпус | РГС 25Г-12.11.001 | 1 | 1 | 9 | |||
| 10 | Золотник | РГС 25Г-12.11.002 | 1 | 1 | 10 | |||
| 11 | Крышка | РГС 25Г-12.11.003 | 2 | 2 | 11 | |||
| 12 | Хвостовик | РГС 25Г-12.11.006 | 1 | 1 | 12 | |||
| 13 | Опора пружины | РГС 25Г-12.11.025 | 2 | 2 | 13 | |||
| 14 | Пружина центрирующая | РГС 25Г-12.11.026 | 1 | 1 | 14 | |||
| 15 | Пружина | РГС 25Г-12.11.027 | 1 | 1 | 15 | |||
| 16 | Болт | М10х20.7796 | 2 | 2 | 16 | |||
| 17 | Винт | М8-6gх25.56.0115.11738 | 4 | 4 | 17 | |||
| 18 | Винт | М10-6gх50.56.0115.11738 | 12 | 12 | 18 | |||
| 19 | Шайба | 8.65Г.0115.6402 | 4 | 4 | 19 | |||
| 20 | Шайба | 10.65Г.0115.6402 | 14 | 14 | 20 |
