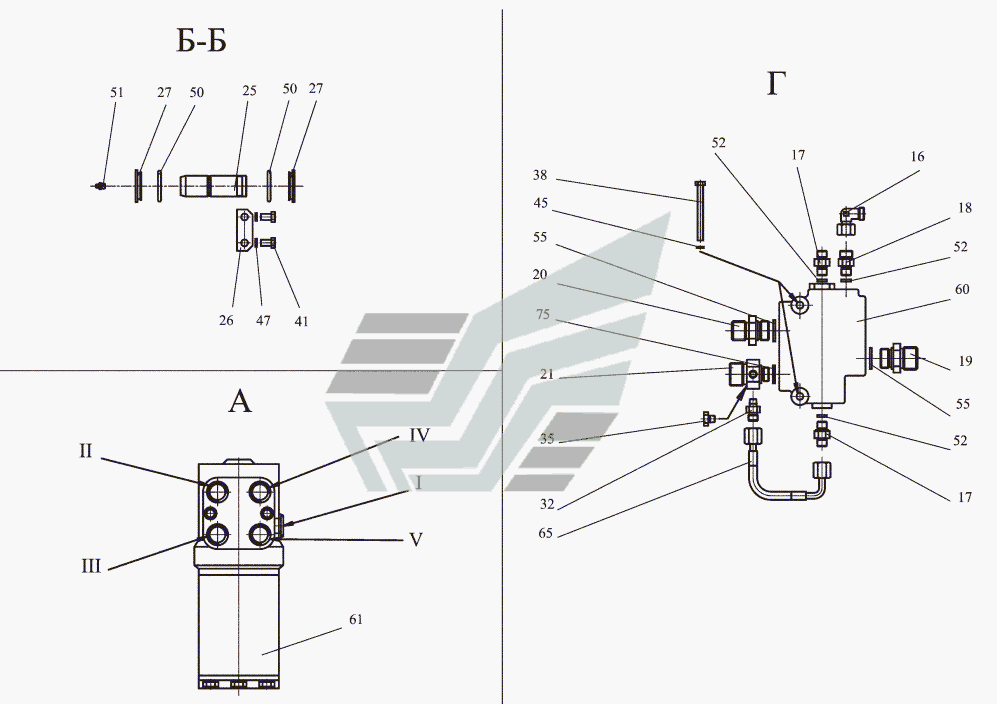

ТО- А.- Гидросистема рулевого управления
100%
Название детали
Соединение
Заводской номер
УДГ1-02.01.020
Количество на модель
№
16
Название детали
Штуцер
Заводской номер
342РL.06.00.001
Количество на модель
№
17
Название детали
Штуцер
Заводской номер
342РL.06.09.002
Количество на модель
№
18
Название детали
Штуцер
Заводской номер
342РL.08.00.003
Количество на модель
№
19
Название детали
Штуцер
Заводской номер
342PL.08.00.004
Количество на модель
№
20
Название детали
Штуцер
Заводской номер
342РL.08.00.006
Количество на модель
№
21
Название детали
Палец
Заводской номер
ТО-18А.08.00.004
Количество на модель
№
25
Название детали
Ригель
Заводской номер
ТО-18А.08.00.007
Количество на модель
№
26
Название детали
Держатель
Заводской номер
ТО-18А.08.00.015
Количество на модель
№
27
Название детали
Штуцер
Заводской номер
УДГ1-01.03.001
Количество на модель
№
32
Название детали
Заглушка
Заводской номер
УДГ1-09.03.001
Количество на модель
№
35
Название детали
Болт
Заводской номер
М8х80.7796
Количество на модель
№
38
Название детали
Болт
Заводской номер
М12х30.7796
Количество на модель
№
41
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
№
45
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
№
47
Название детали
КОЛЬЦО
Заводской номер
050-060-58-2-2.9833/18829
Количество на модель
№
50
Название детали
Масленка
Заводской номер
1.3.19853
Количество на модель
№
51
Название детали
прокладка
Заводской номер
14АО.23358
Количество на модель
4
№
52
Название детали
прокладка
Заводской номер
16АО.23358
Количество на модель
1
№
53
Название детали
прокладка
Заводской номер
22АО.23358
Количество на модель
4
№
54
Название детали
Прокладка
Заводской номер
27АО.23358
Количество на модель
6
№
55
Название детали
Рукав (L=мм)
Заводской номер
12х20-1,6.10362
Количество на модель
1
№
56
Название детали
Рукав (L= мм)
Заводской номер
20х29-1,6.10362
Количество на модель
2
№
57
Название детали
Гидроклапан обратный
Заводской номер
9КОТ16/3ТК
Количество на модель
1
№
59
Название детали
Клапан приоритетный
Заводской номер
141-11000
Количество на модель
1
№
60
Название детали
Насос-дозатор
Заводской номер
1092.800
Количество на модель
1
№
61
Название детали
Зажим ТОRRО
Заводской номер
12-20/9-С7W2
Количество на модель
2
№
62
Название детали
Зажим TORRO
Заводской номер
20-32/9-C7W2
Количество на модель
6
№
63
Название детали
Кабельная стяжка
Заводской номер
КСЧ-140.ТУ 100-18
Количество на модель
1
№
64
Название детали
Рукав высокого давления
Заводской номер
1SN NP6х350А60А61
Количество на модель
1
№
65
Название детали
Рукав высокого давления
Заводской номер
1SN NP6х650А60А61
Количество на модель
1
№
66
Название детали
Рукав высокого давления
Заводской номер
1SN NP6х1050А61А61
Количество на модель
1
№
67
Название детали
Рукав высокого давления
Заводской номер
2SN NP13х850А10spA10sp
Количество на модель
2
№
68
Название детали
Рукав высокого давления
Заводской номер
2SN NP13х1250А10spA10sp
Количество на модель
2
№
69
Название детали
Рукав высокого давления
Заводской номер
2SN NP13х1550А10spA13sp
Количество на модель
2
№
70
Название детали
Рукав высокого давления
Заводской номер
2SN NP16x600A11spA11sp
Количество на модель
1
№
71
Название детали
Рукав высокого давления
Заводской номер
2SN NP20x650A10spA11sp
Количество на модель
1
№
72
Название детали
Рукав высокого давления
Заводской номер
2SN NP20x650A10spA10sp
Количество на модель
1
№
73
Название детали
Рукав
Заводской номер
2SN NP20x850A10spA10sp
Количество на модель
1
№
74
Название детали
Шайба
Заводской номер
ТО-18.08.02.009
Количество на модель
1
№
75
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 16 | Соединение | УДГ1-02.01.020 | 16 | |||||
| 17 | Штуцер | 342РL.06.00.001 | 17 | |||||
| 18 | Штуцер | 342РL.06.09.002 | 18 | |||||
| 19 | Штуцер | 342РL.08.00.003 | 19 | |||||
| 20 | Штуцер | 342PL.08.00.004 | 20 | |||||
| 21 | Штуцер | 342РL.08.00.006 | 21 | |||||
| 25 | Палец | ТО-18А.08.00.004 | 25 | |||||
| 26 | Ригель | ТО-18А.08.00.007 | 26 | |||||
| 27 | Держатель | ТО-18А.08.00.015 | 27 | |||||
| 32 | Штуцер | УДГ1-01.03.001 | 32 | |||||
| 35 | Заглушка | УДГ1-09.03.001 | 35 | |||||
| 38 | Болт | М8х80.7796 | 38 | |||||
| 41 | Болт | М12х30.7796 | 41 | |||||
| 45 | Шайба | 8.6402 | 45 | |||||
| 47 | Шайба | 12.6402 | 47 | |||||
| 50 | КОЛЬЦО | 050-060-58-2-2.9833/18829 | 50 | |||||
| 51 | Масленка | 1.3.19853 | 51 | |||||
| 52 | прокладка | 14АО.23358 | 4 | 4 | 52 | |||
| 53 | прокладка | 16АО.23358 | 1 | 1 | 53 | |||
| 54 | прокладка | 22АО.23358 | 4 | 4 | 54 | |||
| 55 | Прокладка | 27АО.23358 | 6 | 6 | 55 | |||
| 56 | Рукав (L=мм) | 12х20-1,6.10362 | 1 | 1 | 56 | |||
| 57 | Рукав (L= мм) | 20х29-1,6.10362 | 2 | 2 | 57 | |||
| 59 | Гидроклапан обратный | 9КОТ16/3ТК | 1 | 1 | 59 | |||
| 60 | Клапан приоритетный | 141-11000 | 1 | 1 | 60 | |||
| 61 | Насос-дозатор | 1092.800 | 1 | 1 | 61 | |||
| 62 | Зажим ТОRRО | 12-20/9-С7W2 | 2 | 2 | 62 | |||
| 63 | Зажим TORRO | 20-32/9-C7W2 | 6 | 6 | 63 | |||
| 64 | Кабельная стяжка | КСЧ-140.ТУ 100-18 | 1 | 1 | 64 | |||
| 65 | Рукав высокого давления | 1SN NP6х350А60А61 | 1 | 1 | 65 | |||
| 66 | Рукав высокого давления | 1SN NP6х650А60А61 | 1 | 1 | 66 | |||
| 67 | Рукав высокого давления | 1SN NP6х1050А61А61 | 1 | 1 | 67 | |||
| 68 | Рукав высокого давления | 2SN NP13х850А10spA10sp | 2 | 2 | 68 | |||
| 69 | Рукав высокого давления | 2SN NP13х1250А10spA10sp | 2 | 2 | 69 | |||
| 70 | Рукав высокого давления | 2SN NP13х1550А10spA13sp | 2 | 2 | 70 | |||
| 71 | Рукав высокого давления | 2SN NP16x600A11spA11sp | 1 | 1 | 71 | |||
| 72 | Рукав высокого давления | 2SN NP20x650A10spA11sp | 1 | 1 | 72 | |||
| 73 | Рукав высокого давления | 2SN NP20x650A10spA10sp | 1 | 1 | 73 | |||
| 74 | Рукав | 2SN NP20x850A10spA10sp | 1 | 1 | 74 | |||
| 75 | Шайба | ТО-18.08.02.009 | 1 | 1 | 75 |
