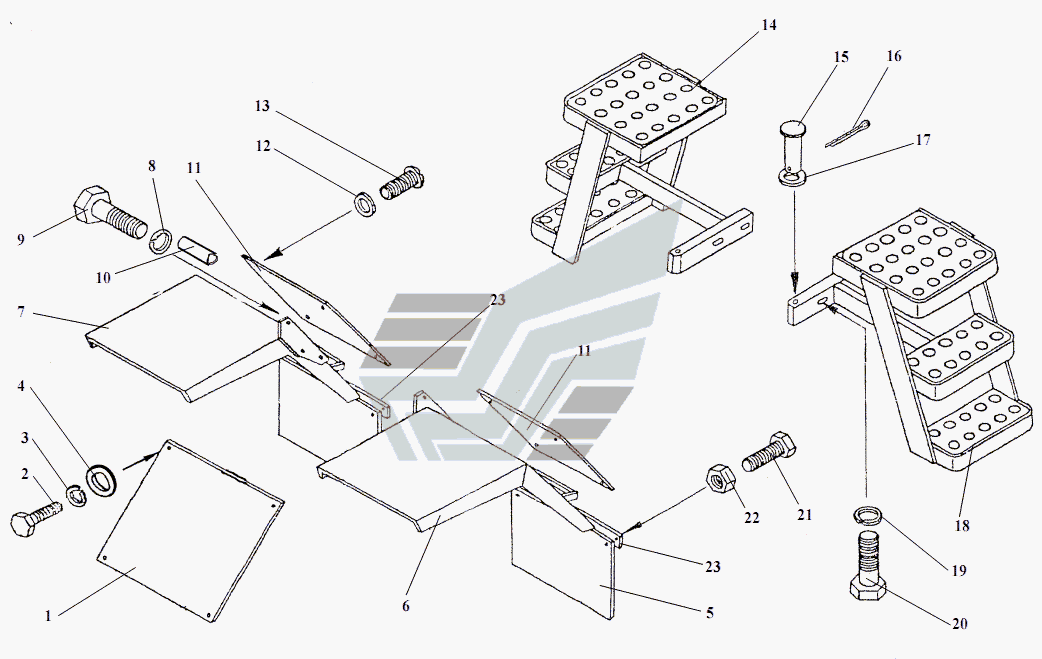

ОБЛИЦОВКА
100%
Название детали
Крышка
Заводской номер
ТО-18.13.04.000
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
M10x16.7796
Количество на модель
4
№
2
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
4
№
3
Название детали
Шайба
Заводской номер
А10.02.6958
Количество на модель
4
№
4
Название детали
Брызговик
Заводской номер
TO-18Б.83.09.005
Количество на модель
2
№
5
Название детали
Крыло
Заводской номер
TO-18Д.13.15.100
Количество на модель
1
№
6
Название детали
Крыло
Заводской номер
ТО-18Д.13.16.100
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
6
№
8
Название детали
Болт (d=12, l=50, L0=30, H=7, S=17)
Заводской номер
М12х50.7796
Количество на модель
6
№
9
Название детали
Втулка
Заводской номер
350.13.00.001
Количество на модель
6
№
10
Название детали
Тарелка
Заводской номер
ТО-18Д.13.15.003
Количество на модель
2
№
11
Название детали
Шайба
Заводской номер
6.11371
Количество на модель
8
№
12
Название детали
Винт
Заводской номер
ВМ6х16.17473
Количество на модель
8
№
13
Название детали
Лестница
Заводской номер
ТО-18Д.13.14.000-03
Количество на модель
1
№
14
Название детали
Вот
Заводской номер
6-12x110.9650
Количество на модель
2
№
15
Название детали
Шплинт
Заводской номер
3,2x20.397
Количество на модель
2
№
16
Название детали
Шайба
Заводской номер
А12.11371
Количество на модель
2
№
17
Название детали
Лестница
Заводской номер
ТО-18Д.13.14.000-02
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
16.6402
Количество на модель
4
№
19
Название детали
Болт
Заводской номер
M16x55.7796
Количество на модель
4
№
20
Название детали
Болт
Заводской номер
M6x25.7796
Количество на модель
6
№
21
Название детали
Орех
Заводской номер
M6.5916
Количество на модель
6
№
22
Название детали
Уголок
Заводской номер
TO-18Б.83.09.003
Количество на модель
2
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка | ТО-18.13.04.000 | 1 | 1 | 1 | |||
| 2 | Болт | M10x16.7796 | 4 | 4 | 2 | |||
| 3 | Шайба | 10.6402 | 4 | 4 | 3 | |||
| 4 | Шайба | А10.02.6958 | 4 | 4 | 4 | |||
| 5 | Брызговик | TO-18Б.83.09.005 | 2 | 2 | 5 | |||
| 6 | Крыло | TO-18Д.13.15.100 | 1 | 1 | 6 | |||
| 7 | Крыло | ТО-18Д.13.16.100 | 1 | 1 | 7 | |||
| 8 | Шайба | 12.6402 | 6 | 6 | 8 | |||
| 9 | Болт (d=12, l=50, L0=30, H=7, S=17) | М12х50.7796 | 6 | 6 | 9 | |||
| 10 | Втулка | 350.13.00.001 | 6 | 6 | 10 | |||
| 11 | Тарелка | ТО-18Д.13.15.003 | 2 | 2 | 11 | |||
| 12 | Шайба | 6.11371 | 8 | 8 | 12 | |||
| 13 | Винт | ВМ6х16.17473 | 8 | 8 | 13 | |||
| 14 | Лестница | ТО-18Д.13.14.000-03 | 1 | 1 | 14 | |||
| 15 | Вот | 6-12x110.9650 | 2 | 2 | 15 | |||
| 16 | Шплинт | 3,2x20.397 | 2 | 2 | 16 | |||
| 17 | Шайба | А12.11371 | 2 | 2 | 17 | |||
| 18 | Лестница | ТО-18Д.13.14.000-02 | 1 | 1 | 18 | |||
| 19 | Шайба | 16.6402 | 4 | 4 | 19 | |||
| 20 | Болт | M16x55.7796 | 4 | 4 | 20 | |||
| 21 | Болт | M6x25.7796 | 6 | 6 | 21 | |||
| 22 | Орех | M6.5916 | 6 | 6 | 22 | |||
| 23 | Уголок | TO-18Б.83.09.003 | 2 | 2 | 23 |
