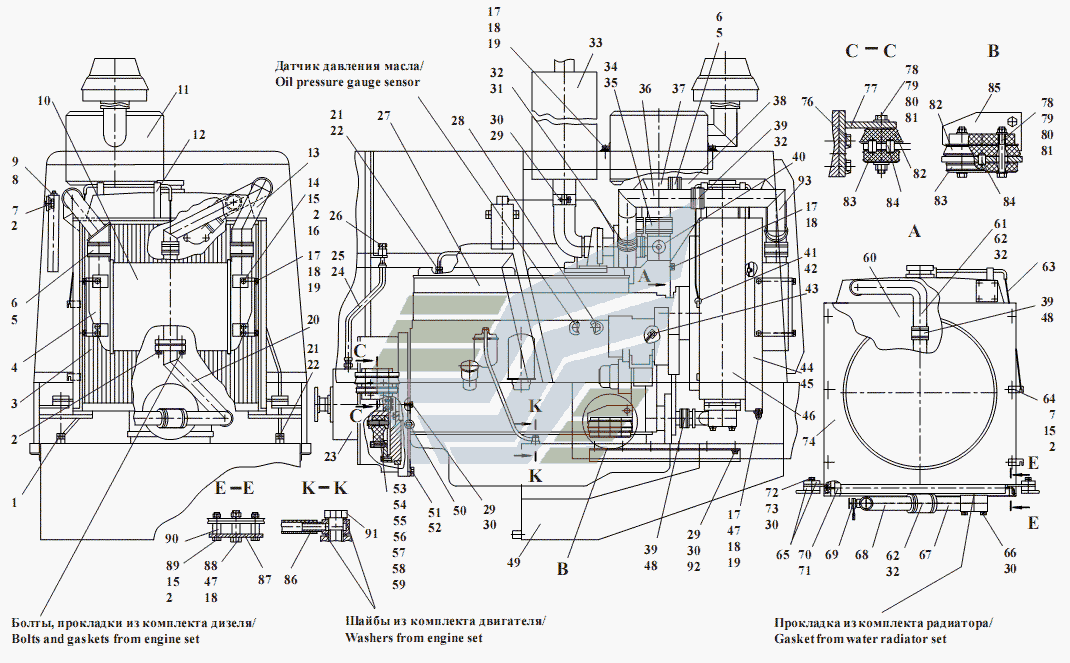

установка силовая
100%
Название детали
прокладка
Заводской номер
14А0.23358
Количество на модель
4
№
1
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
31
№
2
Название детали
Радиатор масляный
Заводской номер
151А-1013030
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
350.02.00.003
Количество на модель
2
№
4
Название детали
Зажим
Заводской номер
70-90/9-С7W2
Количество на модель
8
№
5
Название детали
Рукав (L= мм)
Заводской номер
76х87,5-0,29.10362
Количество на модель
4
№
6
Название детали
Болт
Заводской номер
M8x 16.7796
Количество на модель
14
№
7
Название детали
Приспособление пусковое аэрозольное с электромагнитным приводом
Заводской номер
Приспособление пусковое аэрозольное
Количество на модель
1
№
8
Название детали
Баллон ”Автожидкость” для запуска двигателя
Заводской номер
Баллон ”Автожидкость”
Количество на модель
1
№
9
Название детали
Охладитель наддувочного воздуха
Заводской номер
260-1301010
Количество на модель
1
№
10
Название детали
Воздухоочиститель
Заводской номер
ТО-28А.02.03.000
Количество на модель
1
№
11
Название детали
Кронштейн
Заводской номер
ТО-28А.02.07.070
Количество на модель
1
№
12
Название детали
Трубопровод
Заводской номер
350.02.00.300
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
М8х25.7796
Количество на модель
9
№
14
Название детали
Гайка
Заводской номер
М8.5915
Количество на модель
20
№
15
Название детали
Шайба
Заводской номер
А8.02.Ст3.11371
Количество на модель
12
№
16
Название детали
Болт
Заводской номер
M10x 16.7796
Количество на модель
14
№
17
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
16
№
18
Название детали
Шайба
Заводской номер
А10.02.Ст3.11371
Количество на модель
12
№
19
Название детали
Патрубок
Заводской номер
ТО-28А.02.07.400
Количество на модель
1
№
20
Название детали
Штуцер
Заводской номер
Д-565.4100-44
Количество на модель
2
№
21
Название детали
прокладка
Заводской номер
10А0.23358
Количество на модель
2
№
22
Название детали
Редуктор
Заводской номер
350.02.04.000
Количество на модель
1
№
23
Название детали
Зажим ТОRRО
Заводской номер
16-27/9-С7W2
Количество на модель
2
№
24
Название детали
Рукав (L= мм)
Заводской номер
20x25,0-1,6.10362
Количество на модель
1
№
25
Название детали
Заглушка
Заводской номер
УДГ-1.09.03.006
Количество на модель
1
№
26
Название детали
Дизель
Заводской номер
Д-260.9
Количество на модель
1
№
27
Название детали
Переходник
Заводской номер
ТО-28А.02.00.003
Количество на модель
1
№
28
Название детали
Болт
Заводской номер
М12х25.7796
Количество на модель
17
№
29
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
19
№
30
Название детали
Рукав (L=мм)
Заводской номер
50х64-1,47.10362
Количество на модель
1
№
31
Название детали
Зажим
Заводской номер
50-70/9- С7W2
Количество на модель
4
№
32
Название детали
Глушитель
Заводской номер
ТО-28А.02.00.800
Количество на модель
1
№
33
Название детали
Рукав ( мм)
Заводской номер
90х100-0,29.10362
Количество на модель
1
№
34
Название детали
Зажим
Заводской номер
80-100/12- С7W2
Количество на модель
2
№
35
Название детали
Трубопровод
Заводской номер
350.02.00.200
Количество на модель
1
№
36
Название детали
Трубопровод
Заводской номер
350.02.00.400
Количество на модель
1
№
37
Название детали
Рукав (L=мм)
Заводской номер
54х68-1,2.10362
Количество на модель
3
№
39
Название детали
Трубопровод
Заводской номер
ТО-28А.02.00.050-01
Количество на модель
1
№
40
Название детали
Кольцо
Заводской номер
ДЭ-214С.13.006
Количество на модель
1
№
41
Название детали
Втулка
Заводской номер
ТО-18.10.03.001
Количество на модель
2
№
42
Название детали
Трубопровод
Заводской номер
350.02.00.700
Количество на модель
1
№
43
Название детали
Кронштейн
Заводской номер
350.02.00.050
Количество на модель
1
№
44
Название детали
Кронштейн
Заводской номер
350.02.00.050-01
Количество на модель
1
№
45
Название детали
Радиатор
Заводской номер
150.У13.010
Количество на модель
1
№
46
Название детали
Гайка
Заводской номер
М10.5915
Количество на модель
6
№
47
Название детали
Зажим
Заводской номер
60х80/13- С7W2
Количество на модель
4
№
48
Название детали
Бак топливный
Заводской номер
ТО-28А.02.02.000-01 (ТО-28А.02.02.000)
Количество на модель
1
№
49
Название детали
Штифт
Заводской номер
Д-565.3110-21
Количество на модель
3
№
50
Название детали
Болт
Заводской номер
M16x 30.7796
Количество на модель
10
№
51
Название детали
Шайба
Заводской номер
16.6402
Количество на модель
10
№
52
Название детали
Муфта эластичная резиновая
Заводской номер
МЭР-24.02.65.000
Количество на модель
1
№
53
Название детали
Планка
Заводской номер
Д-226.20.00.006
Количество на модель
1
№
54
Название детали
Шайба
Заводской номер
ДЭ-226.20.00.007
Количество на модель
1
№
55
Название детали
Стопорная пластина
Заводской номер
ТО-28А.02.00.901
Количество на модель
6
№
56
Название детали
Втулка
Заводской номер
ТО-28А.02.00.902
Количество на модель
1
№
57
Название детали
Болт
Заводской номер
М8х20.7796
Количество на модель
2
№
58
Название детали
Болт
Заводской номер
М12х35.109.40Х.7796
Количество на модель
12
№
59
Название детали
Кронштейн
Заводской номер
ТО-350.02.00.001
Количество на модель
1
№
60
Название детали
Трубопровод
Заводской номер
ТО-28А.02.13.000
Количество на модель
1
№
61
Название детали
Рукав (L=170 мм)
Заводской номер
48х62-1,47.10362
Количество на модель
2
№
62
Название детали
Канат
Заводской номер
ТО-18А.09.00.006
Количество на модель
1
№
63
Название детали
Кронштейн
Заводской номер
ТО-18А.09.00.005
Количество на модель
2
№
64
Название детали
Пластина
Заводской номер
ТО-18.02.10.021
Количество на модель
4
№
65
Название детали
Болт
Заводской номер
ТО-28А.02.07.001
Количество на модель
4
№
66
Название детали
Трубопровод
Заводской номер
350.02.00.080
Количество на модель
1
№
67
Название детали
Трубопровод
Заводской номер
350.02.00.500-01
Количество на модель
1
№
68
Название детали
Кран
Заводской номер
ТО-28А.02.07.700
Количество на модель
1
№
69
Название детали
Шторка радиатора
Заводской номер
ТО-18.02.11.000
Количество на модель
1
№
70
Название детали
Шплинт
Заводской номер
2х12.397
Количество на модель
1
№
71
Название детали
Пластина
Заводской номер
ТО-18.02.10.013
Количество на модель
2
№
72
Название детали
Болт
Заводской номер
М12х40.7796
Количество на модель
4
№
73
Название детали
Кожух
Заводской номер
350.02.00.070
Количество на модель
1
№
74
Название детали
Планка
Заводской номер
ТМ-3.10.05.001
Количество на модель
4
№
75
Название детали
Болт
Заводской номер
M14x 30.7796
Количество на модель
8
№
76
Название детали
Кронштейн
Заводской номер
ТО-28А.02.00.100
Количество на модель
2
№
77
Название детали
Болт
Заводской номер
2M14x1,5х100.88.35.7796
Количество на модель
8
№
78
Название детали
Орех
Заводской номер
M14x 1,5.5919
Количество на модель
8
№
79
Название детали
Шайба
Заводской номер
А14.02.Ст3.11371
Количество на модель
16
№
80
Название детали
Шплинт
Заводской номер
3,2x32.397
Количество на модель
8
№
81
Название детали
Амортизатор верхний
Заводской номер
ТО-28А.02.00.500
Количество на модель
4
№
82
Название детали
Нижний амортизатор
Заводской номер
ТО-28А.02.00.400
Количество на модель
4
№
83
Название детали
Штифт
Заводской номер
ТО-18Б.72.00.001
Количество на модель
8
№
84
Название детали
Кронштейн
Заводской номер
ТО-28А.02.00.200
Количество на модель
2
№
85
Название детали
Трубопровод
Заводской номер
ТО-28А.02.09.000
Количество на модель
1
№
86
Название детали
Лист
Заводской номер
350.02.00.002
Количество на модель
2
№
87
Название детали
Болт
Заводской номер
М10х55.7796
Количество на модель
2
№
88
Название детали
Болт
Заводской номер
Т8х60.7796
Количество на модель
4
№
89
Название детали
Втулка
Заводской номер
350.02.00.007
Количество на модель
6
№
90
Название детали
Болт
Заводской номер
ТМ-59М.1030.002
Количество на модель
1
№
91
Название детали
Шайба
Заводской номер
А12.02.Ст3.11371
Количество на модель
8
№
92
Название детали
Трубопровод
Заводской номер
350.02.00.100
Количество на модель
1
№
93
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | прокладка | 14А0.23358 | 4 | 4 | 1 | |||
| 2 | Шайба | 8.6402 | 31 | 31 | 2 | |||
| 3 | Радиатор масляный | 151А-1013030 | 1 | 1 | 3 | |||
| 4 | Кронштейн | 350.02.00.003 | 2 | 2 | 4 | |||
| 5 | Зажим | 70-90/9-С7W2 | 8 | 8 | 5 | |||
| 6 | Рукав (L= мм) | 76х87,5-0,29.10362 | 4 | 4 | 6 | |||
| 7 | Болт | M8x 16.7796 | 14 | 14 | 7 | |||
| 8 | Приспособление пусковое аэрозольное с электромагнитным приводом | Приспособление пусковое аэрозольное | 1 | 1 | 8 | |||
| 9 | Баллон ”Автожидкость” для запуска двигателя | Баллон ”Автожидкость” | 1 | 1 | 9 | |||
| 10 | Охладитель наддувочного воздуха | 260-1301010 | 1 | 1 | 10 | |||
| 11 | Воздухоочиститель | ТО-28А.02.03.000 | 1 | 1 | 11 | |||
| 12 | Кронштейн | ТО-28А.02.07.070 | 1 | 1 | 12 | |||
| 13 | Трубопровод | 350.02.00.300 | 1 | 1 | 13 | |||
| 14 | Болт | М8х25.7796 | 9 | 9 | 14 | |||
| 15 | Гайка | М8.5915 | 20 | 20 | 15 | |||
| 16 | Шайба | А8.02.Ст3.11371 | 12 | 12 | 16 | |||
| 17 | Болт | M10x 16.7796 | 14 | 14 | 17 | |||
| 18 | Шайба | 10.6402 | 16 | 16 | 18 | |||
| 19 | Шайба | А10.02.Ст3.11371 | 12 | 12 | 19 | |||
| 20 | Патрубок | ТО-28А.02.07.400 | 1 | 1 | 20 | |||
| 21 | Штуцер | Д-565.4100-44 | 2 | 2 | 21 | |||
| 22 | прокладка | 10А0.23358 | 2 | 2 | 22 | |||
| 23 | Редуктор | 350.02.04.000 | 1 | 1 | 23 | |||
| 24 | Зажим ТОRRО | 16-27/9-С7W2 | 2 | 2 | 24 | |||
| 25 | Рукав (L= мм) | 20x25,0-1,6.10362 | 1 | 1 | 25 | |||
| 26 | Заглушка | УДГ-1.09.03.006 | 1 | 1 | 26 | |||
| 27 | Дизель | Д-260.9 | 1 | 1 | 27 | |||
| 28 | Переходник | ТО-28А.02.00.003 | 1 | 1 | 28 | |||
| 29 | Болт | М12х25.7796 | 17 | 17 | 29 | |||
| 30 | Шайба | 12.6402 | 19 | 19 | 30 | |||
| 31 | Рукав (L=мм) | 50х64-1,47.10362 | 1 | 1 | 31 | |||
| 32 | Зажим | 50-70/9- С7W2 | 4 | 4 | 32 | |||
| 33 | Глушитель | ТО-28А.02.00.800 | 1 | 1 | 33 | |||
| 34 | Рукав ( мм) | 90х100-0,29.10362 | 1 | 1 | 34 | |||
| 35 | Зажим | 80-100/12- С7W2 | 2 | 2 | 35 | |||
| 36 | Трубопровод | 350.02.00.200 | 1 | 1 | 36 | |||
| 37 | Трубопровод | 350.02.00.400 | 1 | 1 | 37 | |||
| 39 | Рукав (L=мм) | 54х68-1,2.10362 | 3 | 3 | 39 | |||
| 40 | Трубопровод | ТО-28А.02.00.050-01 | 1 | 1 | 40 | |||
| 41 | Кольцо | ДЭ-214С.13.006 | 1 | 1 | 41 | |||
| 42 | Втулка | ТО-18.10.03.001 | 2 | 2 | 42 | |||
| 43 | Трубопровод | 350.02.00.700 | 1 | 1 | 43 | |||
| 44 | Кронштейн | 350.02.00.050 | 1 | 1 | 44 | |||
| 45 | Кронштейн | 350.02.00.050-01 | 1 | 1 | 45 | |||
| 46 | Радиатор | 150.У13.010 | 1 | 1 | 46 | |||
| 47 | Гайка | М10.5915 | 6 | 6 | 47 | |||
| 48 | Зажим | 60х80/13- С7W2 | 4 | 4 | 48 | |||
| 49 | Бак топливный | ТО-28А.02.02.000-01 (ТО-28А.02.02.000) | 1 | 1 | 49 | |||
| 50 | Штифт | Д-565.3110-21 | 3 | 3 | 50 | |||
| 51 | Болт | M16x 30.7796 | 10 | 10 | 51 | |||
| 52 | Шайба | 16.6402 | 10 | 10 | 52 | |||
| 53 | Муфта эластичная резиновая | МЭР-24.02.65.000 | 1 | 1 | 53 | |||
| 54 | Планка | Д-226.20.00.006 | 1 | 1 | 54 | |||
| 55 | Шайба | ДЭ-226.20.00.007 | 1 | 1 | 55 | |||
| 56 | Стопорная пластина | ТО-28А.02.00.901 | 6 | 6 | 56 | |||
| 57 | Втулка | ТО-28А.02.00.902 | 1 | 1 | 57 | |||
| 58 | Болт | М8х20.7796 | 2 | 2 | 58 | |||
| 59 | Болт | М12х35.109.40Х.7796 | 12 | 12 | 59 | |||
| 60 | Кронштейн | ТО-350.02.00.001 | 1 | 1 | 60 | |||
| 61 | Трубопровод | ТО-28А.02.13.000 | 1 | 1 | 61 | |||
| 62 | Рукав (L=170 мм) | 48х62-1,47.10362 | 2 | 2 | 62 | |||
| 63 | Канат | ТО-18А.09.00.006 | 1 | 1 | 63 | |||
| 64 | Кронштейн | ТО-18А.09.00.005 | 2 | 2 | 64 | |||
| 65 | Пластина | ТО-18.02.10.021 | 4 | 4 | 65 | |||
| 66 | Болт | ТО-28А.02.07.001 | 4 | 4 | 66 | |||
| 67 | Трубопровод | 350.02.00.080 | 1 | 1 | 67 | |||
| 68 | Трубопровод | 350.02.00.500-01 | 1 | 1 | 68 | |||
| 69 | Кран | ТО-28А.02.07.700 | 1 | 1 | 69 | |||
| 70 | Шторка радиатора | ТО-18.02.11.000 | 1 | 1 | 70 | |||
| 71 | Шплинт | 2х12.397 | 1 | 1 | 71 | |||
| 72 | Пластина | ТО-18.02.10.013 | 2 | 2 | 72 | |||
| 73 | Болт | М12х40.7796 | 4 | 4 | 73 | |||
| 74 | Кожух | 350.02.00.070 | 1 | 1 | 74 | |||
| 75 | Планка | ТМ-3.10.05.001 | 4 | 4 | 75 | |||
| 76 | Болт | M14x 30.7796 | 8 | 8 | 76 | |||
| 77 | Кронштейн | ТО-28А.02.00.100 | 2 | 2 | 77 | |||
| 78 | Болт | 2M14x1,5х100.88.35.7796 | 8 | 8 | 78 | |||
| 79 | Орех | M14x 1,5.5919 | 8 | 8 | 79 | |||
| 80 | Шайба | А14.02.Ст3.11371 | 16 | 16 | 80 | |||
| 81 | Шплинт | 3,2x32.397 | 8 | 8 | 81 | |||
| 82 | Амортизатор верхний | ТО-28А.02.00.500 | 4 | 4 | 82 | |||
| 83 | Нижний амортизатор | ТО-28А.02.00.400 | 4 | 4 | 83 | |||
| 84 | Штифт | ТО-18Б.72.00.001 | 8 | 8 | 84 | |||
| 85 | Кронштейн | ТО-28А.02.00.200 | 2 | 2 | 85 | |||
| 86 | Трубопровод | ТО-28А.02.09.000 | 1 | 1 | 86 | |||
| 87 | Лист | 350.02.00.002 | 2 | 2 | 87 | |||
| 88 | Болт | М10х55.7796 | 2 | 2 | 88 | |||
| 89 | Болт | Т8х60.7796 | 4 | 4 | 89 | |||
| 90 | Втулка | 350.02.00.007 | 6 | 6 | 90 | |||
| 91 | Болт | ТМ-59М.1030.002 | 1 | 1 | 91 | |||
| 92 | Шайба | А12.02.Ст3.11371 | 8 | 8 | 92 | |||
| 93 | Трубопровод | 350.02.00.100 | 1 | 1 | 93 |
