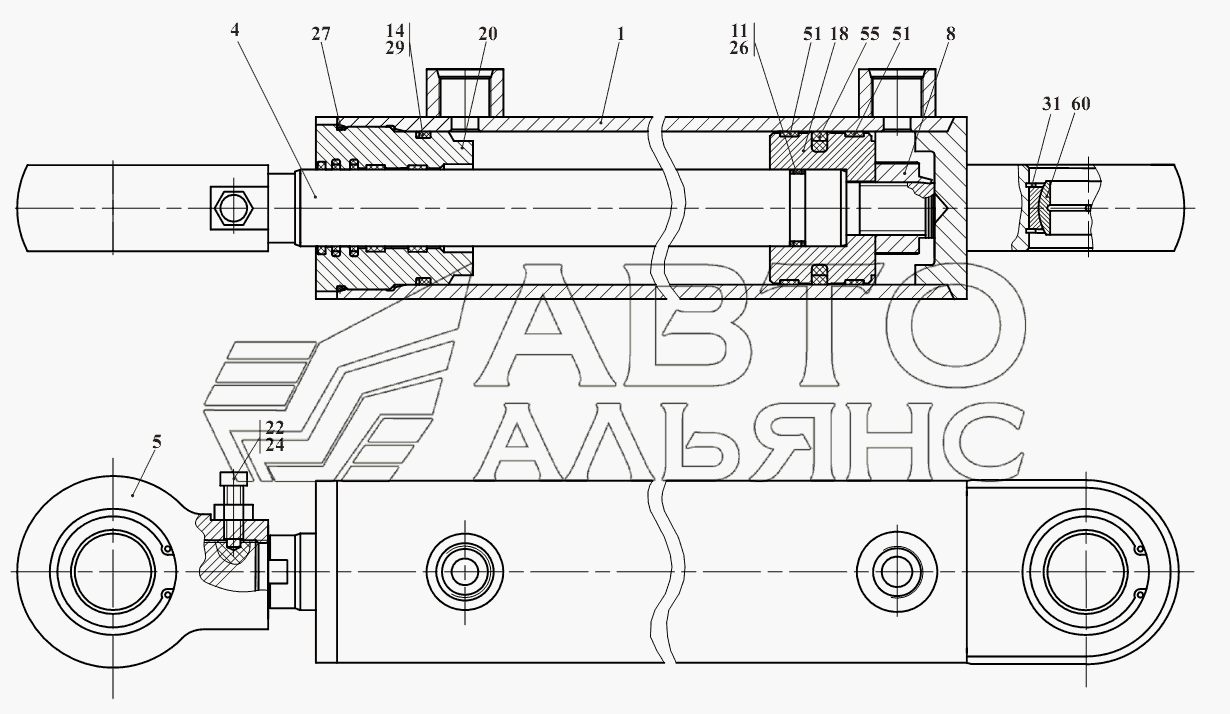

Гидравлический цилиндр - B
100%
Название детали
Цилиндр
Заводской номер
ТО-28А29.03.100- Б
Количество на модель
1
№
1
Название детали
Шток
Заводской номер
351.25.04.102-01
Количество на модель
1
№
4
Название детали
Проушина
Заводской номер
351.25.04.201
Количество на модель
1
№
5
Название детали
Орех
Заводской номер
ТО-18Б 06.05.014
Количество на модель
1
№
8
Название детали
КОЛЬЦО
Заводской номер
ТО-49 12.00.707
Количество на модель
2
№
11
Название детали
КОЛЬЦО
Заводской номер
ТО-49 12.00.801
Количество на модель
1
№
14
Название детали
Поршень
Заводской номер
ТО-49 12.03.802
Количество на модель
1
№
18
Название детали
Стакан
Заводской номер
Ц1 100.56.00.001
Количество на модель
1
№
20
Название детали
Винт
Заводской номер
BM10-6gx 30.14Н.0115
Количество на модель
1
№
22
Название детали
Орех
Заводской номер
М10-6Н.5.0115
Количество на модель
1
№
24
Название детали
Кольцо
Заводской номер
040-045-30-2-2
Количество на модель
1
№
26
Название детали
Кольцо
Заводской номер
114-120-36-2-2
Количество на модель
1
№
27
Название детали
КОЛЬЦО
Заводской номер
100-110-58-2-2
Количество на модель
1
№
29
Название детали
КОЛЬЦО
Заводской номер
В 75
Количество на модель
4
№
31
Название детали
Грязесъемник
Заводской номер
86190 ASOB 056-064-4-7
Количество на модель
1
№
49
Название детали
КОЛЬЦО
Заводской номер
24130956 KB 110-105- 9.6
Количество на модель
2
№
51
Название детали
КОЛЬЦО
Заводской номер
24131039 SB 056-061- 9.6
Количество на модель
2
№
53
Название детали
Уплотнение поршневое
Заводской номер
24213802 OMK-MR 110-89-7,7
Количество на модель
1
№
55
Название детали
Уплотнение штоковое
Заводской номер
24178446 OMS-MR 56-71,1-5,9
Количество на модель
2
№
57
Название детали
Подшипник
Заводской номер
ШСП 50K
Количество на модель
2
№
60
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Цилиндр | ТО-28А29.03.100- Б | 1 | 1 | 1 | |||
| 4 | Шток | 351.25.04.102-01 | 1 | 1 | 4 | |||
| 5 | Проушина | 351.25.04.201 | 1 | 1 | 5 | |||
| 8 | Орех | ТО-18Б 06.05.014 | 1 | 1 | 8 | |||
| 11 | КОЛЬЦО | ТО-49 12.00.707 | 2 | 2 | 11 | |||
| 14 | КОЛЬЦО | ТО-49 12.00.801 | 1 | 1 | 14 | |||
| 18 | Поршень | ТО-49 12.03.802 | 1 | 1 | 18 | |||
| 20 | Стакан | Ц1 100.56.00.001 | 1 | 1 | 20 | |||
| 22 | Винт | BM10-6gx 30.14Н.0115 | 1 | 1 | 22 | |||
| 24 | Орех | М10-6Н.5.0115 | 1 | 1 | 24 | |||
| 26 | Кольцо | 040-045-30-2-2 | 1 | 1 | 26 | |||
| 27 | Кольцо | 114-120-36-2-2 | 1 | 1 | 27 | |||
| 29 | КОЛЬЦО | 100-110-58-2-2 | 1 | 1 | 29 | |||
| 31 | КОЛЬЦО | В 75 | 4 | 4 | 31 | |||
| 49 | Грязесъемник | 86190 ASOB 056-064-4-7 | 1 | 1 | 49 | |||
| 51 | КОЛЬЦО | 24130956 KB 110-105- 9.6 | 2 | 2 | 51 | |||
| 53 | КОЛЬЦО | 24131039 SB 056-061- 9.6 | 2 | 2 | 53 | |||
| 55 | Уплотнение поршневое | 24213802 OMK-MR 110-89-7,7 | 1 | 1 | 55 | |||
| 57 | Уплотнение штоковое | 24178446 OMS-MR 56-71,1-5,9 | 2 | 2 | 57 | |||
| 60 | Подшипник | ШСП 50K | 2 | 2 | 60 |
