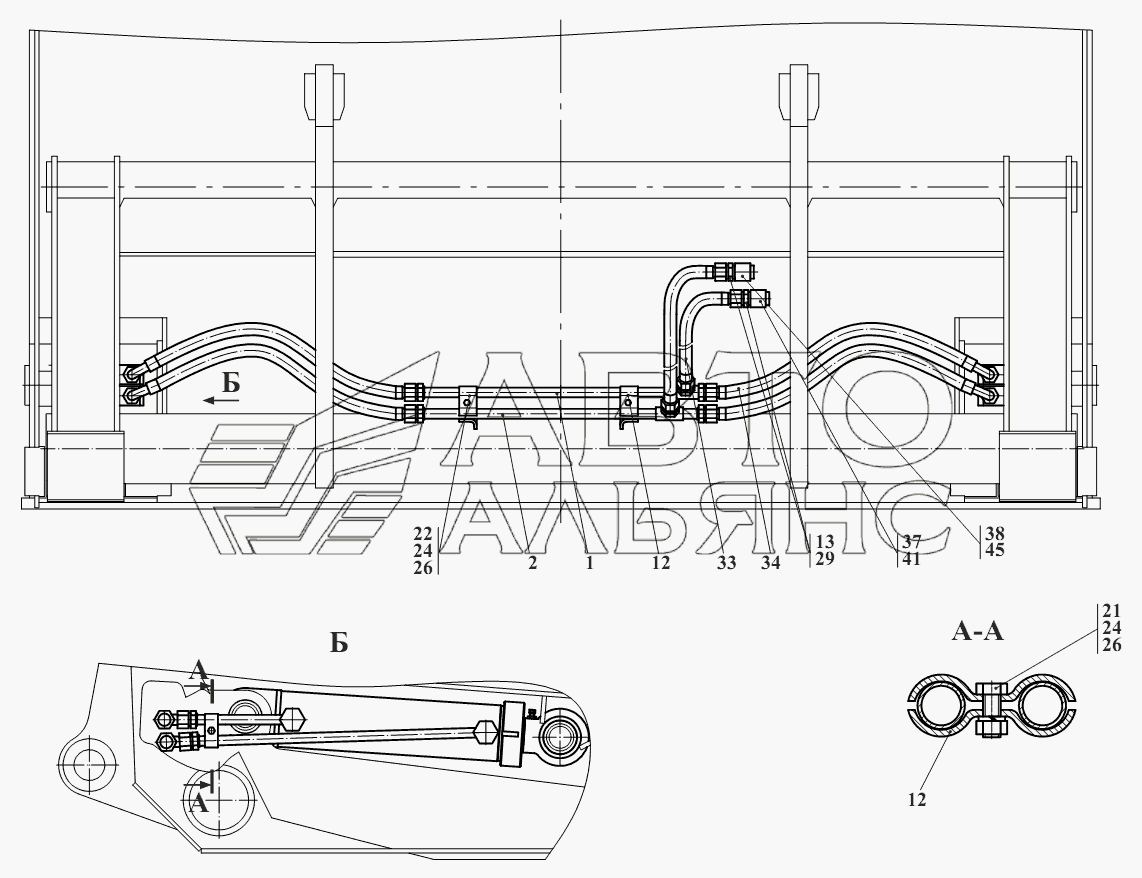

Гидросистема
100%
Название детали
Трубопровод
Заводской номер
352.61.03.010
Количество на модель
1
№
1
Название детали
Трубопровод
Заводской номер
352.61.03.020
Количество на модель
1
№
2
Название детали
Трубопровод
Заводской номер
352.61.03.030
Количество на модель
2
№
3
Название детали
Трубопровод
Заводской номер
352.61.03.040
Количество на модель
2
№
4
Название детали
Цилиндр
Заводской номер
352.61.03.100- Б
Количество на модель
2
№
7
Название детали
Болт
Заводской номер
351.25.00.005
Количество на модель
4
№
11
Название детали
Скоба
Заводской номер
ТО-18 06.00.025
Количество на модель
6
№
12
Название детали
Штуцер
Заводской номер
УДГ1 01.17.018
Количество на модель
2
№
13
Название детали
Болт
Заводской номер
M8-6gx 20.56.0115
Количество на модель
2
№
21
Название детали
Болт
Заводской номер
М 8-6gx 35.56.0115
Количество на модель
2
№
22
Название детали
Орех
Заводской номер
М 8-6Н.5.0115
Количество на модель
4
№
24
Название детали
Шайба
Заводской номер
8.65Г0115
Количество на модель
4
№
26
Название детали
Кольцо
Заводской номер
030-036-36-2-2
Количество на модель
8
№
28
Название детали
прокладка
Заводской номер
27М3
Количество на модель
2
№
29
Название детали
Рукав
Заводской номер
2SNNP20x1250А80А80
Количество на модель
2
№
33
Название детали
Рукав
Заводской номер
2SNNP20x 650А80А81
Количество на модель
4
№
34
Название детали
Муфта
Заводской номер
PAV1.2019.002
Количество на модель
1
№
37
Название детали
Штекер
Заводской номер
PAV1.2019.003
Количество на модель
1
№
38
Название детали
Пробка защитная
Заводской номер
SPAV.20002
Количество на модель
1
№
41
Название детали
Колпак защитный
Заводской номер
SPAV.20003
Количество на модель
1
№
45
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровод | 352.61.03.010 | 1 | 1 | 1 | |||
| 2 | Трубопровод | 352.61.03.020 | 1 | 1 | 2 | |||
| 3 | Трубопровод | 352.61.03.030 | 2 | 2 | 3 | |||
| 4 | Трубопровод | 352.61.03.040 | 2 | 2 | 4 | |||
| 7 | Цилиндр | 352.61.03.100- Б | 2 | 2 | 7 | |||
| 11 | Болт | 351.25.00.005 | 4 | 4 | 11 | |||
| 12 | Скоба | ТО-18 06.00.025 | 6 | 6 | 12 | |||
| 13 | Штуцер | УДГ1 01.17.018 | 2 | 2 | 13 | |||
| 21 | Болт | M8-6gx 20.56.0115 | 2 | 2 | 21 | |||
| 22 | Болт | М 8-6gx 35.56.0115 | 2 | 2 | 22 | |||
| 24 | Орех | М 8-6Н.5.0115 | 4 | 4 | 24 | |||
| 26 | Шайба | 8.65Г0115 | 4 | 4 | 26 | |||
| 28 | Кольцо | 030-036-36-2-2 | 8 | 8 | 28 | |||
| 29 | прокладка | 27М3 | 2 | 2 | 29 | |||
| 33 | Рукав | 2SNNP20x1250А80А80 | 2 | 2 | 33 | |||
| 34 | Рукав | 2SNNP20x 650А80А81 | 4 | 4 | 34 | |||
| 37 | Муфта | PAV1.2019.002 | 1 | 1 | 37 | |||
| 38 | Штекер | PAV1.2019.003 | 1 | 1 | 38 | |||
| 41 | Пробка защитная | SPAV.20002 | 1 | 1 | 41 | |||
| 45 | Колпак защитный | SPAV.20003 | 1 | 1 | 45 |
