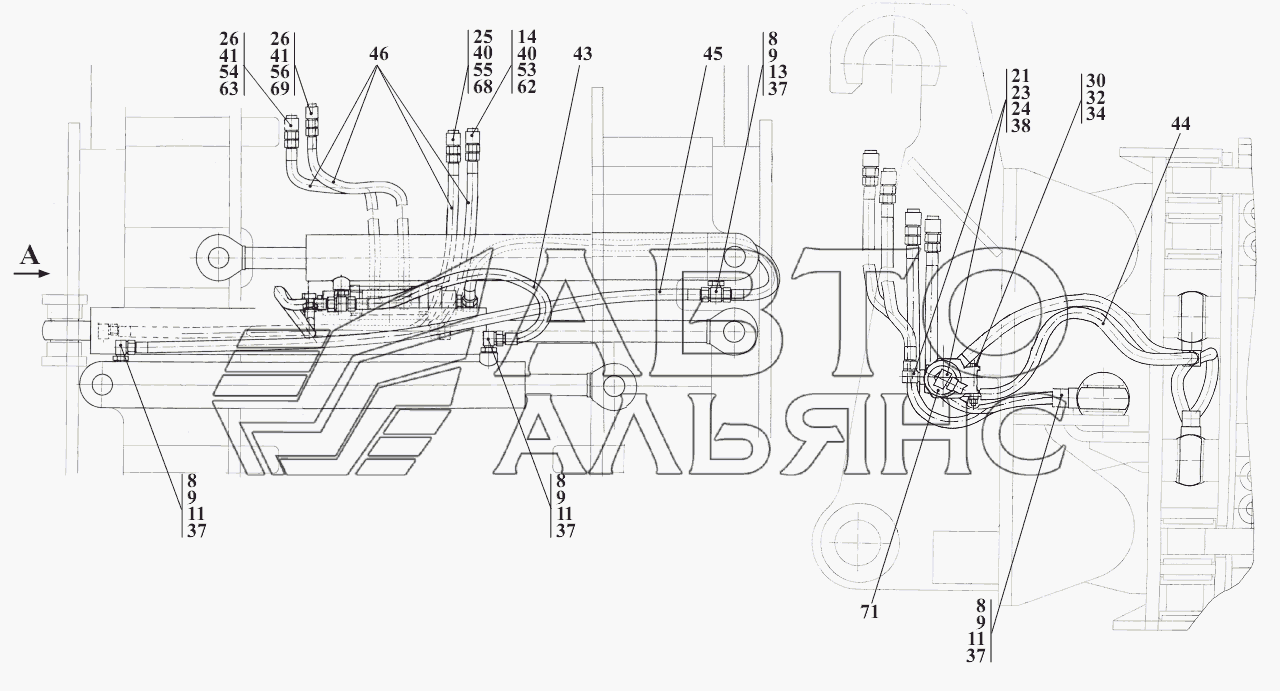

Гидравлическая система TO-B.
100%
Название детали
Установочная гайка
Заводской номер
208А.45.05.018
Количество на модель
6
№
8
Название детали
Защитная шайба
Заводской номер
208А.45.05.019
Количество на модель
6
№
9
Название детали
Угольник поворотный
Заводской номер
208А.43.05.011
Количество на модель
4
№
11
Название детали
Тройник
Заводской номер
ТО-18Б.62.02.003
Количество на модель
2
№
13
Название детали
Штуцер
Заводской номер
ТО-18Б.62.02.004
Количество на модель
1
№
14
Название детали
Угольник поворотника
Заводской номер
ТО-49.30.00.026
Количество на модель
4
№
21
Название детали
Орех
Заводской номер
ТО-49.12.00.031
Количество на модель
4
№
23
Название детали
Шайба
Заводской номер
ТО-49.12.00.032
Количество на модель
4
№
24
Название детали
Штуцер
Заводской номер
УДГ1.01.17.009
Количество на модель
1
№
25
Название детали
Штуцер
Заводской номер
УДГ1.01.17.019
Количество на модель
2
№
26
Название детали
Болт
Заводской номер
M8-6gx60.56.0115
Количество на модель
2
№
30
Название детали
Орех
Заводской номер
М8-6Н.5.0115
Количество на модель
2
№
32
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
2
№
34
Название детали
КОЛЬЦО
Заводской номер
013-017-25-2-2
Количество на модель
6
№
37
Название детали
Кольцо- -
Заводской номер
019-023-25-2-2
Количество на модель
4
№
38
Название детали
прокладка
Заводской номер
22М3
Количество на модель
2
№
40
Название детали
прокладка
Заводской номер
27М3
Количество на модель
2
№
41
Название детали
Рукав
Заводской номер
2SNNP13x650А60А60
Количество на модель
1
№
43
Название детали
Рукав
Заводской номер
2SNNP13x850А60А60
Количество на модель
1
№
44
Название детали
Рукав
Заводской номер
2SNNP13x1050А60А60
Количество на модель
2
№
45
Название детали
Рукав
Заводской номер
2SNNP13x1550 A60A60
Количество на модель
3
№
46
Название детали
Рукав
Заводской номер
2SNNP13x1800 A60A60
Количество на модель
1
№
47
Название детали
Муфта
Заводской номер
PAV1.1313.002
Количество на модель
1
№
53
Название детали
Муфта
Заводской номер
PAV1.2019.002
Количество на модель
1
№
54
Название детали
Штекер
Заводской номер
PAV1.1313.003
Количество на модель
1
№
55
Название детали
Штекер
Заводской номер
PAV1.2019.003
Количество на модель
1
№
56
Название детали
Пробка защитная
Заводской номер
SPAV.13.002
Количество на модель
1
№
62
Название детали
Пробка защитная
Заводской номер
SPAV.20.002
Количество на модель
1
№
63
Название детали
Колпак защитный
Заводской номер
SPAV.20.003
Количество на модель
1
№
63
Название детали
Колпак защитный
Заводской номер
SPAV.13.003
Количество на модель
1
№
68
Название детали
Гидрозамок
Заводской номер
У22.37-42.81.020
Количество на модель
1
№
71
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 8 | Установочная гайка | 208А.45.05.018 | 6 | 6 | 8 | |||
| 9 | Защитная шайба | 208А.45.05.019 | 6 | 6 | 9 | |||
| 11 | Угольник поворотный | 208А.43.05.011 | 4 | 4 | 11 | |||
| 13 | Тройник | ТО-18Б.62.02.003 | 2 | 2 | 13 | |||
| 14 | Штуцер | ТО-18Б.62.02.004 | 1 | 1 | 14 | |||
| 21 | Угольник поворотника | ТО-49.30.00.026 | 4 | 4 | 21 | |||
| 23 | Орех | ТО-49.12.00.031 | 4 | 4 | 23 | |||
| 24 | Шайба | ТО-49.12.00.032 | 4 | 4 | 24 | |||
| 25 | Штуцер | УДГ1.01.17.009 | 1 | 1 | 25 | |||
| 26 | Штуцер | УДГ1.01.17.019 | 2 | 2 | 26 | |||
| 30 | Болт | M8-6gx60.56.0115 | 2 | 2 | 30 | |||
| 32 | Орех | М8-6Н.5.0115 | 2 | 2 | 32 | |||
| 34 | Шайба | 8.65Г.0115 | 2 | 2 | 34 | |||
| 37 | КОЛЬЦО | 013-017-25-2-2 | 6 | 6 | 37 | |||
| 38 | Кольцо- - | 019-023-25-2-2 | 4 | 4 | 38 | |||
| 40 | прокладка | 22М3 | 2 | 2 | 40 | |||
| 41 | прокладка | 27М3 | 2 | 2 | 41 | |||
| 43 | Рукав | 2SNNP13x650А60А60 | 1 | 1 | 43 | |||
| 44 | Рукав | 2SNNP13x850А60А60 | 1 | 1 | 44 | |||
| 45 | Рукав | 2SNNP13x1050А60А60 | 2 | 2 | 45 | |||
| 46 | Рукав | 2SNNP13x1550 A60A60 | 3 | 3 | 46 | |||
| 47 | Рукав | 2SNNP13x1800 A60A60 | 1 | 1 | 47 | |||
| 53 | Муфта | PAV1.1313.002 | 1 | 1 | 53 | |||
| 54 | Муфта | PAV1.2019.002 | 1 | 1 | 54 | |||
| 55 | Штекер | PAV1.1313.003 | 1 | 1 | 55 | |||
| 56 | Штекер | PAV1.2019.003 | 1 | 1 | 56 | |||
| 62 | Пробка защитная | SPAV.13.002 | 1 | 1 | 62 | |||
| 63 | Пробка защитная | SPAV.20.002 | 1 | 1 | 63 | |||
| 63 | Колпак защитный | SPAV.20.003 | 1 | 1 | 63 | |||
| 68 | Колпак защитный | SPAV.13.003 | 1 | 1 | 68 | |||
| 71 | Гидрозамок | У22.37-42.81.020 | 1 | 1 | 71 |
