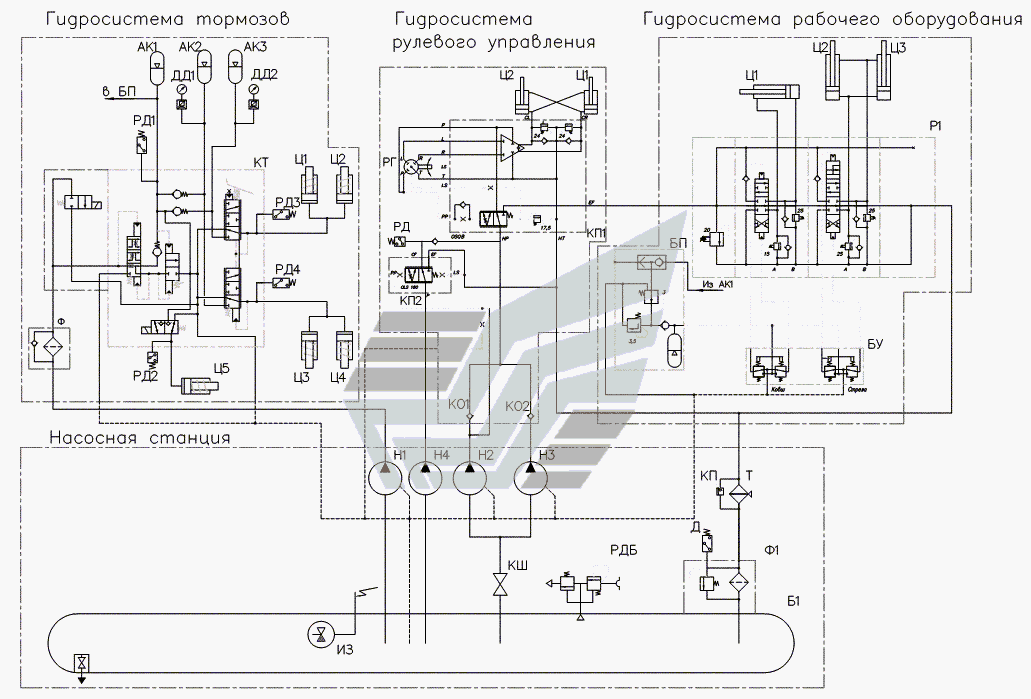

- Г Схема гидравлическая принципиальная
100%
Название детали
Фильтр RFC330CD1B1SMF9D1
Заводской номер
RFC330CD1B1SMF9D1
Количество на модель
1
№
Название детали
Гидробак-
Заводской номер
361-45.51.000
Количество на модель
1
№
Название детали
Цилиндр поворота-
Заводской номер
361.74.10.020-01
Количество на модель
1
№
Название детали
Цилиндр поворота-
Заводской номер
361.74.10.030-01
Количество на модель
1
№
Название детали
Насос- дозатор OSPB400LS код
Заводской номер
OSPB400LSкод150-0105
Количество на модель
1
№
Название детали
Блок клапанов
Заводской номер
361.74.20.100
Количество на модель
1
№
Название детали
Клапан приоритетный
Заводской номер
OLS160код152B1005
Количество на модель
1
№
Название детали
Усилитель потока
Заводской номер
OSQB5код150F0031
Количество на модель
1
№
Название детали
Выключатель давления PMHA- - - B
Заводской номер
PMHA-2,5BF-2N-B-SP
Количество на модель
№
Название детали
Выключатель давления
Заводской номер
PMN10A
Количество на модель
1
№
Название детали
Датчик сигнализации уровня масла в гидробаке
Заводской номер
ДГС-М-111-24-01
Количество на модель
1
№
Название детали
Датчик М
Заводской номер
М128
Количество на модель
№
Название детали
Радиатор масляный-
Заводской номер
361-41.03.950
Количество на модель
1
№
Название детали
Регулятор давления
Заводской номер
Регулятор давления
Количество на модель
1
№
Название детали
Клапан переливной-
Заводской номер
361-45.52.100
Количество на модель
№
Название детали
Насос аварийный на коробке передач ZF
Заводской номер
Насос аварийный
Количество на модель
1
№
Название детали
Насос
Заводской номер
310.3.112.03.06
Количество на модель
2
№
Название детали
Насос
Заводской номер
310.12.05.05
Количество на модель
1
№
Название детали
Кран шаровый
Заводской номер
DN100
Количество на модель
1
№
Название детали
Фильтр напорный
Заводской номер
ФГИ-12/3.10МВ.УХЛ4
Количество на модель
1
№
Название детали
Цилиндр
Заводской номер
Цилиндр
Количество на модель
4
№
Название детали
Кран тормозной комбинированный
Заводской номер
S6V.1.2F.-T.C.UM.60.60.140.180.130-M.B.S-S.
Количество на модель
1
№
Название детали
Датчик давления
Заводской номер
16.02.3829
Количество на модель
2
№
Название детали
Пневмогидроаккумулятор LAV
Заводской номер
LAV 1,5
Количество на модель
3
№
Название детали
Пневмогидроаккумулятор LAV
Заводской номер
LAV1,5
Количество на модель
3
№
Название детали
Гидроцилиндр стрелы-
Заводской номер
361-45.56.000
Количество на модель
2
№
Название детали
Гидроцилиндр ковша-
Заводской номер
361-45.58.000
Количество на модель
1
№
Название детали
Гидрораспределитель
Заводской номер
НС-D20
Количество на модель
1
№
Название детали
Блок управления
Заводской номер
HC-RCX-02A22MB(A01MA)x3F00F-00R3WF53RAG02
Количество на модель
1
№
Название детали
Выключатель давления PMN150C
Заводской номер
PMN150C
Количество на модель
1
№
Название детали
PMNF-
Заводской номер
PMNF-70
Количество на модель
1
№
Название детали
PMNA-
Заводской номер
PMNA-15
Количество на модель
1
№
Название детали
Выключатель давления
Заводской номер
PMN20A
Количество на модель
1
№
Название детали
PMNA-
Заводской номер
PMNA-2.5
Количество на модель
1
№
Название детали
PMNA-
Заводской номер
PMNA-130
Количество на модель
1
№
Название детали
Выключатель давления
Заводской номер
PMN150A
Количество на модель
1
№
Название детали
Гидросистема рабочего оборудования
Заводской номер
HC-SU2V0530RAG02
Количество на модель
1
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Фильтр RFC330CD1B1SMF9D1 | RFC330CD1B1SMF9D1 | 1 | 1 | |||||
| Гидробак- | 361-45.51.000 | 1 | 1 | |||||
| Цилиндр поворота- | 361.74.10.020-01 | 1 | 1 | |||||
| Цилиндр поворота- | 361.74.10.030-01 | 1 | 1 | |||||
| Насос- дозатор OSPB400LS код | OSPB400LSкод150-0105 | 1 | 1 | |||||
| Блок клапанов | 361.74.20.100 | 1 | 1 | |||||
| Клапан приоритетный | OLS160код152B1005 | 1 | 1 | |||||
| Усилитель потока | OSQB5код150F0031 | 1 | 1 | |||||
| Выключатель давления PMHA- - - B | PMHA-2,5BF-2N-B-SP | |||||||
| Выключатель давления | PMN10A | 1 | 1 | |||||
| Датчик сигнализации уровня масла в гидробаке | ДГС-М-111-24-01 | 1 | 1 | |||||
| Датчик М | М128 | |||||||
| Радиатор масляный- | 361-41.03.950 | 1 | 1 | |||||
| Регулятор давления | Регулятор давления | 1 | 1 | |||||
| Клапан переливной- | 361-45.52.100 | |||||||
| Насос аварийный на коробке передач ZF | Насос аварийный | 1 | 1 | |||||
| Насос | 310.3.112.03.06 | 2 | 2 | |||||
| Насос | 310.12.05.05 | 1 | 1 | |||||
| Кран шаровый | DN100 | 1 | 1 | |||||
| Фильтр напорный | ФГИ-12/3.10МВ.УХЛ4 | 1 | 1 | |||||
| Цилиндр | Цилиндр | 4 | 4 | |||||
| Кран тормозной комбинированный | S6V.1.2F.-T.C.UM.60.60.140.180.130-M.B.S-S. | 1 | 1 | |||||
| Датчик давления | 16.02.3829 | 2 | 2 | |||||
| Пневмогидроаккумулятор LAV | LAV 1,5 | 3 | 3 | |||||
| Пневмогидроаккумулятор LAV | LAV1,5 | 3 | 3 | |||||
| Гидроцилиндр стрелы- | 361-45.56.000 | 2 | 2 | |||||
| Гидроцилиндр ковша- | 361-45.58.000 | 1 | 1 | |||||
| Гидрораспределитель | НС-D20 | 1 | 1 | |||||
| Блок управления | HC-RCX-02A22MB(A01MA)x3F00F-00R3WF53RAG02 | 1 | 1 | |||||
| Выключатель давления PMN150C | PMN150C | 1 | 1 | |||||
| PMNF- | PMNF-70 | 1 | 1 | |||||
| PMNA- | PMNA-15 | 1 | 1 | |||||
| Выключатель давления | PMN20A | 1 | 1 | |||||
| PMNA- | PMNA-2.5 | 1 | 1 | |||||
| PMNA- | PMNA-130 | 1 | 1 | |||||
| Выключатель давления | PMN150A | 1 | 1 | |||||
| Гидросистема рабочего оборудования | HC-SU2V0530RAG02 | 1 | 1 |
