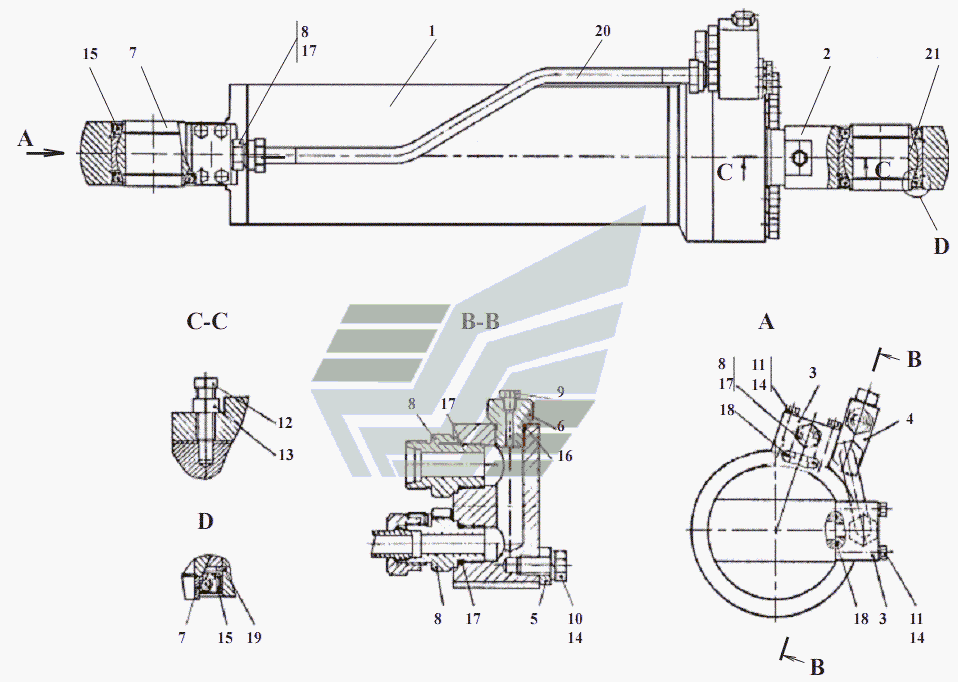

- Гидроцилиндр поворота левый
100%
Название детали
Гидроцилиндр
Заводской номер
ЦЭ125063-00.000
Количество на модель
1
№
1
Название детали
Гидроцилиндр
Заводской номер
ЦS125063-00.000
Количество на модель
1
№
2
Название детали
Проушина
Заводской номер
361.74.02.001
Количество на модель
1
№
2
Название детали
Колодка
Заводской номер
361.74.02.002
Количество на модель
2
№
3
Название детали
Колодка
Заводской номер
361.74.02.003
Количество на модель
1
№
4
Название детали
Планка
Заводской номер
361.74.02.004
Количество на модель
1
№
5
Название детали
Заглушка
Заводской номер
361.74.10.021
Количество на модель
1
№
6
Название детали
КОЛЬЦО
Заводской номер
ТО-27-1-1008.00.003
Количество на модель
4
№
7
Название детали
Штуцер
Заводской номер
УДГ1-01.01.025
Количество на модель
4
№
8
Название детали
Заглушка
Заводской номер
УДГ1-09.03.001
Количество на модель
1
№
9
Название детали
Болт
Заводской номер
М10-6gx20.56.0115.7796-70
Количество на модель
3
№
10
Название детали
Болт
Заводской номер
М10-6gx60.88.35.0115.7796-70
Количество на модель
8
№
11
Название детали
Винт
Заводской номер
В.М10-6gx30.14Н.0115.1481-84
Количество на модель
1
№
12
Название детали
Орех
Заводской номер
М10-6H.04.0115.5916-70
Количество на модель
1
№
13
Название детали
Шайба
Заводской номер
1065Г0115.6402-70
Количество на модель
11
№
14
Название детали
Манжета
Заводской номер
1.2-65x90-3.
Количество на модель
4
№
15
Название детали
КОЛЬЦО
Заводской номер
013-017-25-2-2.9833-73/.18829-73
Количество на модель
1
№
16
Название детали
КОЛЬЦО
Заводской номер
019-023-25-2-2.9833-73/.18829-73
Количество на модель
4
№
17
Название детали
КОЛЬЦО
Заводской номер
030-035-30-2-2.9833-73/18829-73
Количество на модель
2
№
18
Название детали
КОЛЬЦО
Заводской номер
B90.13943-86
Количество на модель
2
№
19
Название детали
Рукав высокого давления
Заводской номер
2SNNP13x500A60A60
Количество на модель
1
№
20
Название детали
Подшипник ШСЛ-
Заводской номер
ШСЛ-60
Количество на модель
1
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гидроцилиндр | ЦЭ125063-00.000 | 1 | 1 | 1 | |||
| 2 | Гидроцилиндр | ЦS125063-00.000 | 1 | 1 | 2 | |||
| 2 | Проушина | 361.74.02.001 | 1 | 1 | 2 | |||
| 3 | Колодка | 361.74.02.002 | 2 | 2 | 3 | |||
| 4 | Колодка | 361.74.02.003 | 1 | 1 | 4 | |||
| 5 | Планка | 361.74.02.004 | 1 | 1 | 5 | |||
| 6 | Заглушка | 361.74.10.021 | 1 | 1 | 6 | |||
| 7 | КОЛЬЦО | ТО-27-1-1008.00.003 | 4 | 4 | 7 | |||
| 8 | Штуцер | УДГ1-01.01.025 | 4 | 4 | 8 | |||
| 9 | Заглушка | УДГ1-09.03.001 | 1 | 1 | 9 | |||
| 10 | Болт | М10-6gx20.56.0115.7796-70 | 3 | 3 | 10 | |||
| 11 | Болт | М10-6gx60.88.35.0115.7796-70 | 8 | 8 | 11 | |||
| 12 | Винт | В.М10-6gx30.14Н.0115.1481-84 | 1 | 1 | 12 | |||
| 13 | Орех | М10-6H.04.0115.5916-70 | 1 | 1 | 13 | |||
| 14 | Шайба | 1065Г0115.6402-70 | 11 | 11 | 14 | |||
| 15 | Манжета | 1.2-65x90-3. | 4 | 4 | 15 | |||
| 16 | КОЛЬЦО | 013-017-25-2-2.9833-73/.18829-73 | 1 | 1 | 16 | |||
| 17 | КОЛЬЦО | 019-023-25-2-2.9833-73/.18829-73 | 4 | 4 | 17 | |||
| 18 | КОЛЬЦО | 030-035-30-2-2.9833-73/18829-73 | 2 | 2 | 18 | |||
| 19 | КОЛЬЦО | B90.13943-86 | 2 | 2 | 19 | |||
| 20 | Рукав высокого давления | 2SNNP13x500A60A60 | 1 | 1 | 20 | |||
| 21 | Подшипник ШСЛ- | ШСЛ-60 | 1 | 1 | 21 |
