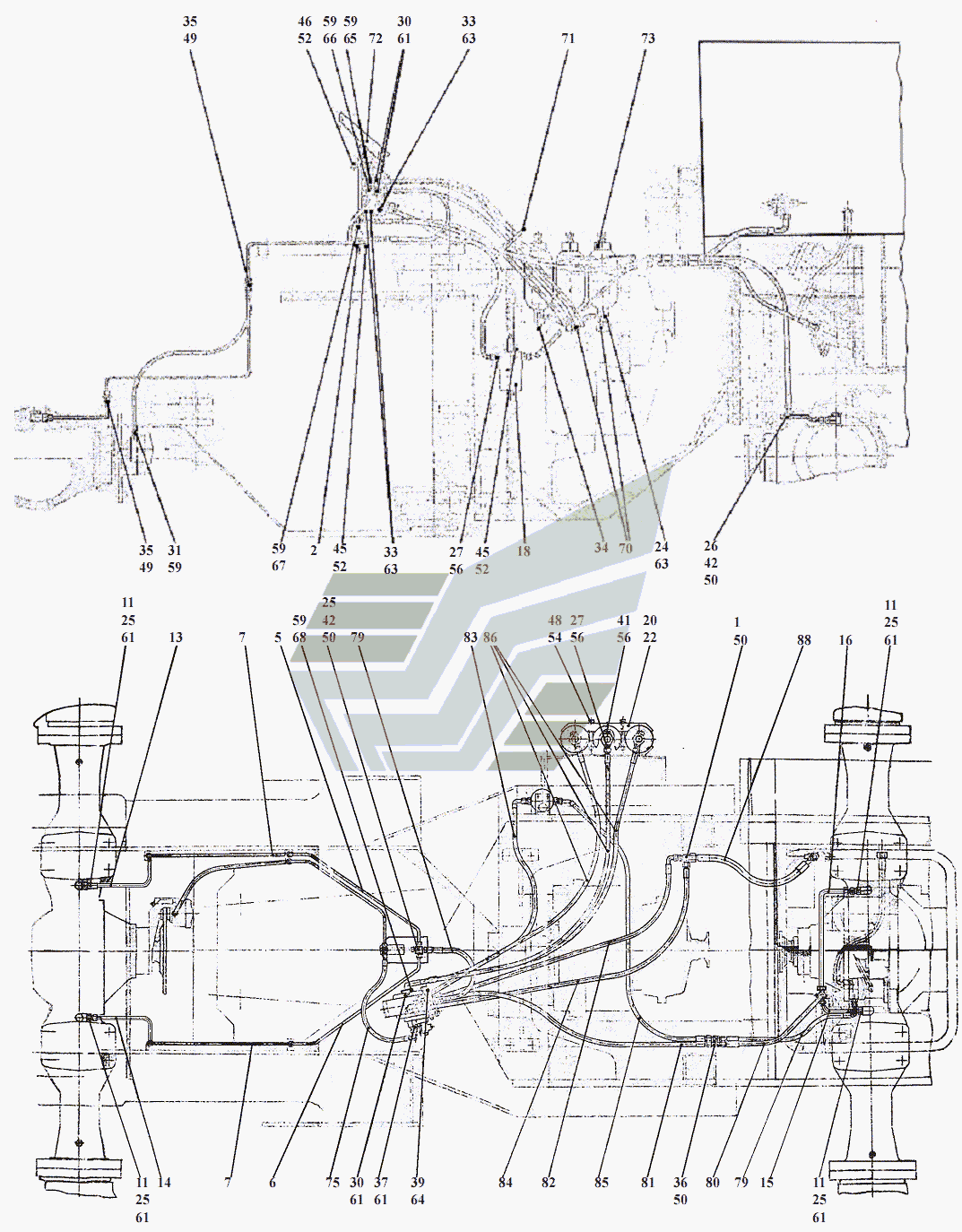

- Гидросистема тормозов
100%
Название детали
Коллектор
Заводской номер
361.75.10.050
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
361.75.10.060
Количество на модель
1
№
2
Название детали
Трубопровод
Заводской номер
361.75.10.090
Количество на модель
1
№
5
Название детали
Трубопровод
Заводской номер
361.75.10.100
Количество на модель
1
№
6
Название детали
Трубопровод
Заводской номер
361.75.10.110
Количество на модель
2
№
7
Название детали
Угольник поворотный
Заводской номер
361-75.20.070
Количество на модель
4
№
11
Название детали
Трубопровод
Заводской номер
361.75.20.130
Количество на модель
1
№
13
Название детали
Трубопровод
Заводской номер
361.75.20.140
Количество на модель
1
№
14
Название детали
Трубопровод
Заводской номер
361.75.20.150
Количество на модель
1
№
15
Название детали
Трубопровод
Заводской номер
361.75.20.170
Количество на модель
1
№
16
Название детали
Фильтр
Заводской номер
УГА1-08.01.000
Количество на модель
1
№
18
Название детали
Прижим
Заводской номер
361.75.10.001
Количество на модель
1
№
20
Название детали
прокладка
Заводской номер
361.75.10.003
Количество на модель
6
№
22
Название детали
Переходник
Заводской номер
361.75.10.006
Количество на модель
3
№
24
Название детали
Зажимной болт
Заводской номер
361-75.20.005
Количество на модель
4
№
25
Название детали
Тройник
Заводской номер
ТО-28А.40.00.008
Количество на модель
2
№
26
Название детали
Штуцер
Заводской номер
УДГ1-01.01.004
Количество на модель
5
№
27
Название детали
Штуцер
Заводской номер
УДГ1-01.02.003
Количество на модель
4
№
30
Название детали
Штуцер
Заводской номер
УДГ1-01.02.037
Количество на модель
1
№
31
Название детали
Штуцер
Заводской номер
УДГ1-01.02.028
Количество на модель
3
№
33
Название детали
Штуцер
Заводской номер
УДГ1-01.03.003
Количество на модель
1
№
34
Название детали
Штуцер
Заводской номер
УДГ1-01.06.001
Количество на модель
4
№
35
Название детали
Штуцер
Заводской номер
УДГ1-01.06.003
Количество на модель
2
№
36
Название детали
Штуцер
Заводской номер
УДГ1-01.07.002
Количество на модель
1
№
37
Название детали
Штуцер
Заводской номер
УДГ1-01.17.011
Количество на модель
2
№
39
Название детали
Заглушка
Заводской номер
УДГ1-09.01.003
Количество на модель
3
№
41
Название детали
Заглушка
Заводской номер
УДГ1-09.03.001
Количество на модель
2
№
42
Название детали
Болт
Заводской номер
М8х16.56.0115.7796
Количество на модель
4
№
45
Название детали
Болт
Заводской номер
М8х20.56.0115.7796
Количество на модель
4
№
46
Название детали
Болт
Заводской номер
М10х130.56.0115.7796
Количество на модель
2
№
48
Название детали
Контргайка
Заводской номер
М14.15803
Количество на модель
4
№
49
Название детали
Контргайка
Заводской номер
М18.15803
Количество на модель
5
№
50
Название детали
Шайба
Заводской номер
8.65Г.0115.6402
Количество на модель
8
№
52
Название детали
Шайба
Заводской номер
С10.02Ст3.0115.13463
Количество на модель
2
№
54
Название детали
КОЛЬЦО
Заводской номер
013-017-25-2-2.9883/18829
Количество на модель
8
№
56
Название детали
прокладка
Заводской номер
10A0.23358
Количество на модель
5
№
59
Название детали
прокладка
Заводской номер
14A0.23358
Количество на модель
5
№
61
Название детали
прокладка
Заводской номер
18A0.23358
Количество на модель
6
№
63
Название детали
прокладка
Заводской номер
G1/2АО.23358
Количество на модель
2
№
64
Название детали
Выключатель давления
Заводской номер
PMN10A
Количество на модель
1
№
65
Название детали
Выключатель давления
Заводской номер
PMN20A
Количество на модель
1
№
66
Название детали
Выключатель давления
Заводской номер
PMN150A
Количество на модель
1
№
67
Название детали
Выключатель давления
Заводской номер
PMN150С
Количество на модель
1
№
68
Название детали
Датчик указателя давления
Заводской номер
16.02.3829.ТУ37.453.043-80
Количество на модель
2
№
70
Название детали
Кабельная стяжка
Заводской номер
TKUV30/8
Количество на модель
1
№
71
Название детали
Кран тормозной
Заводской номер
S6V.1.2.F.-T.C.N.U.M.60.60.140.180.130-M.B.S.-S.
Количество на модель
1
№
72
Название детали
Пневмогидроаккумулятор
Заводской номер
M015734(LA1,5)
Количество на модель
3
№
73
Название детали
Рукав
Заводской номер
1SNNP6x1500A61A61
Количество на модель
1
№
77
Название детали
Рукав
Заводской номер
1SNNP10x700A60A60
Количество на модель
1
№
79
Название детали
Рукав
Заводской номер
1SNNP10x1000A60A60
Количество на модель
1
№
80
Название детали
Рукав
Заводской номер
1SNNP10x1300A60A60
Количество на модель
1
№
81
Название детали
Рукав
Заводской номер
1SNNP10x1300A61A61
Количество на модель
1
№
82
Название детали
Рукав
Заводской номер
1SNNP10x1800A61A61
Количество на модель
1
№
83
Название детали
Рукав
Заводской номер
1SNNP10x1450A60A61
Количество на модель
1
№
84
Название детали
Рукав
Заводской номер
1SNNP10x1500A60A63
Количество на модель
1
№
85
Название детали
Рукав
Заводской номер
1SNNP10x1800A60A61
Количество на модель
3
№
86
Название детали
Рукав
Заводской номер
2SNNP16x850A60A61
Количество на модель
1
№
88
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Коллектор | 361.75.10.050 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 361.75.10.060 | 1 | 1 | 2 | |||
| 5 | Трубопровод | 361.75.10.090 | 1 | 1 | 5 | |||
| 6 | Трубопровод | 361.75.10.100 | 1 | 1 | 6 | |||
| 7 | Трубопровод | 361.75.10.110 | 2 | 2 | 7 | |||
| 11 | Угольник поворотный | 361-75.20.070 | 4 | 4 | 11 | |||
| 13 | Трубопровод | 361.75.20.130 | 1 | 1 | 13 | |||
| 14 | Трубопровод | 361.75.20.140 | 1 | 1 | 14 | |||
| 15 | Трубопровод | 361.75.20.150 | 1 | 1 | 15 | |||
| 16 | Трубопровод | 361.75.20.170 | 1 | 1 | 16 | |||
| 18 | Фильтр | УГА1-08.01.000 | 1 | 1 | 18 | |||
| 20 | Прижим | 361.75.10.001 | 1 | 1 | 20 | |||
| 22 | прокладка | 361.75.10.003 | 6 | 6 | 22 | |||
| 24 | Переходник | 361.75.10.006 | 3 | 3 | 24 | |||
| 25 | Зажимной болт | 361-75.20.005 | 4 | 4 | 25 | |||
| 26 | Тройник | ТО-28А.40.00.008 | 2 | 2 | 26 | |||
| 27 | Штуцер | УДГ1-01.01.004 | 5 | 5 | 27 | |||
| 30 | Штуцер | УДГ1-01.02.003 | 4 | 4 | 30 | |||
| 31 | Штуцер | УДГ1-01.02.037 | 1 | 1 | 31 | |||
| 33 | Штуцер | УДГ1-01.02.028 | 3 | 3 | 33 | |||
| 34 | Штуцер | УДГ1-01.03.003 | 1 | 1 | 34 | |||
| 35 | Штуцер | УДГ1-01.06.001 | 4 | 4 | 35 | |||
| 36 | Штуцер | УДГ1-01.06.003 | 2 | 2 | 36 | |||
| 37 | Штуцер | УДГ1-01.07.002 | 1 | 1 | 37 | |||
| 39 | Штуцер | УДГ1-01.17.011 | 2 | 2 | 39 | |||
| 41 | Заглушка | УДГ1-09.01.003 | 3 | 3 | 41 | |||
| 42 | Заглушка | УДГ1-09.03.001 | 2 | 2 | 42 | |||
| 45 | Болт | М8х16.56.0115.7796 | 4 | 4 | 45 | |||
| 46 | Болт | М8х20.56.0115.7796 | 4 | 4 | 46 | |||
| 48 | Болт | М10х130.56.0115.7796 | 2 | 2 | 48 | |||
| 49 | Контргайка | М14.15803 | 4 | 4 | 49 | |||
| 50 | Контргайка | М18.15803 | 5 | 5 | 50 | |||
| 52 | Шайба | 8.65Г.0115.6402 | 8 | 8 | 52 | |||
| 54 | Шайба | С10.02Ст3.0115.13463 | 2 | 2 | 54 | |||
| 56 | КОЛЬЦО | 013-017-25-2-2.9883/18829 | 8 | 8 | 56 | |||
| 59 | прокладка | 10A0.23358 | 5 | 5 | 59 | |||
| 61 | прокладка | 14A0.23358 | 5 | 5 | 61 | |||
| 63 | прокладка | 18A0.23358 | 6 | 6 | 63 | |||
| 64 | прокладка | G1/2АО.23358 | 2 | 2 | 64 | |||
| 65 | Выключатель давления | PMN10A | 1 | 1 | 65 | |||
| 66 | Выключатель давления | PMN20A | 1 | 1 | 66 | |||
| 67 | Выключатель давления | PMN150A | 1 | 1 | 67 | |||
| 68 | Выключатель давления | PMN150С | 1 | 1 | 68 | |||
| 70 | Датчик указателя давления | 16.02.3829.ТУ37.453.043-80 | 2 | 2 | 70 | |||
| 71 | Кабельная стяжка | TKUV30/8 | 1 | 1 | 71 | |||
| 72 | Кран тормозной | S6V.1.2.F.-T.C.N.U.M.60.60.140.180.130-M.B.S.-S. | 1 | 1 | 72 | |||
| 73 | Пневмогидроаккумулятор | M015734(LA1,5) | 3 | 3 | 73 | |||
| 77 | Рукав | 1SNNP6x1500A61A61 | 1 | 1 | 77 | |||
| 79 | Рукав | 1SNNP10x700A60A60 | 1 | 1 | 79 | |||
| 80 | Рукав | 1SNNP10x1000A60A60 | 1 | 1 | 80 | |||
| 81 | Рукав | 1SNNP10x1300A60A60 | 1 | 1 | 81 | |||
| 82 | Рукав | 1SNNP10x1300A61A61 | 1 | 1 | 82 | |||
| 83 | Рукав | 1SNNP10x1800A61A61 | 1 | 1 | 83 | |||
| 84 | Рукав | 1SNNP10x1450A60A61 | 1 | 1 | 84 | |||
| 85 | Рукав | 1SNNP10x1500A60A63 | 1 | 1 | 85 | |||
| 86 | Рукав | 1SNNP10x1800A60A61 | 3 | 3 | 86 | |||
| 88 | Рукав | 2SNNP16x850A60A61 | 1 | 1 | 88 |
